Opis

ESG NT służy do punktowej lokalizacji doziemień powłok oraz żył roboczych z wykorzystaniem źródła napięcia stałego do 10 kV. Urządzenie odpowiada wysokiej jakosci galwanometrowi i jest wyposażone we wzmacniacz. Zakłócenia DC można stłumić przy pomocy układu kompensacyjnego.

Źródłem napięcia dla ESG NT może być np. system MFM 10, SPG 5-1000 itp.

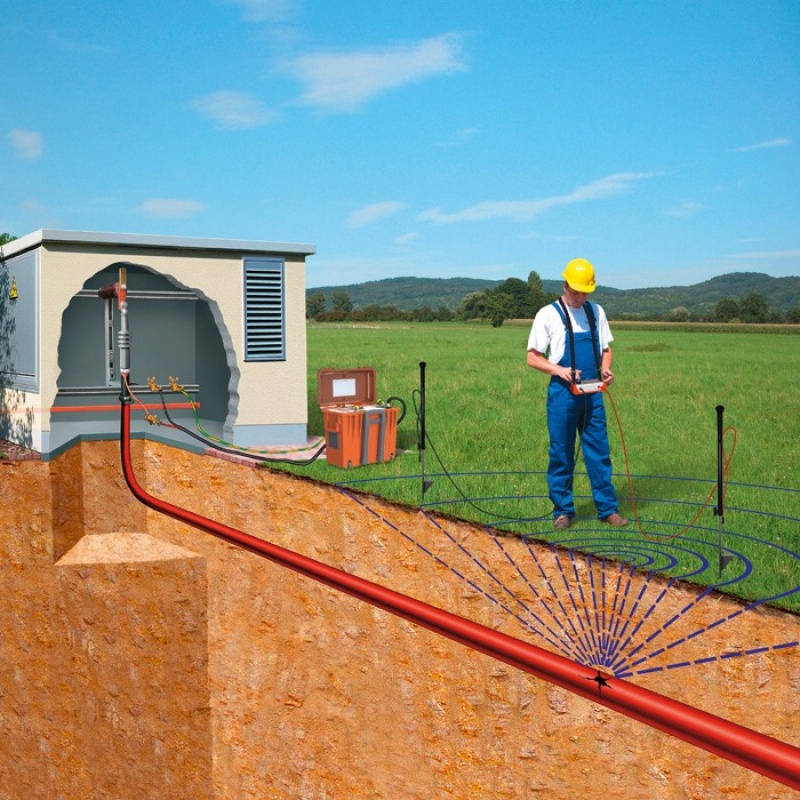

Lokalizacja punktowa oznacza precyzyjne określenie miejsca uszkodzenia powłoki kabla. Tego typu uszkodzenia powodują przepływ prądu do ziemi. W takim przypadku w miejscu uszkodzenia powstaje tzw. „lej napięciowy”, który może być znaleziony za pomocą szpic pomiarowych i odbiornika. Dokładna lokalizacja miejsca uszkodzenia powłoki odbywa się metodą napięcia krokowego: zbliżając się do miejsca uszkodzenia, potencjał napięcia krokowego wzrasta, maleje ze zmienioną polaryzacją po minięciu miejsca uszkodzenia. Zmiana polaryzacji umożliwia bardzo precyzyjną lokalizację tego miejsca.

Lokalizator doziemień ESG NT mierzy potencjał napięcia krokowego generowanego pod ziemią w miejscu uszkodzenia. Inne istniejące zniekształcenia takie jak prąd wyrównania potencjałów, przesunięcie DC, 16 2/3 Hz lub wpływy systemów ochrony katodowej są automatycznie wykrywane i eliminowane. Automatyczna kalibracja zera ułatwia obsługę przyrządu.

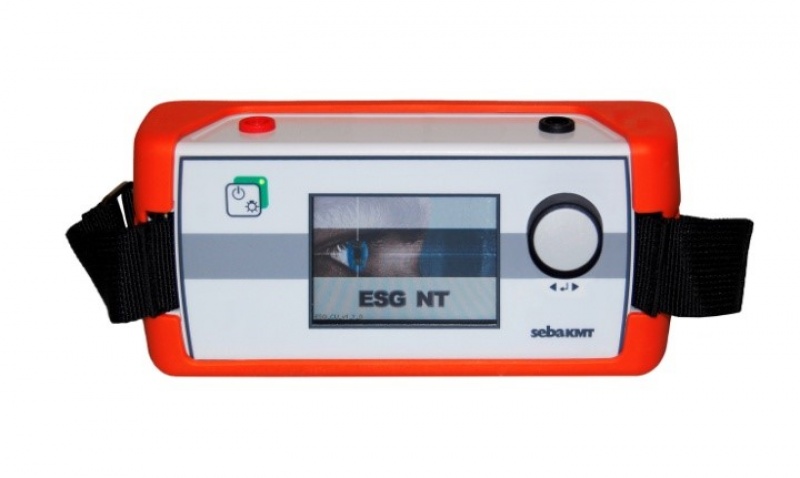

ESG NT posiada kolorowy wyświetlacz o wysokim kontraście, na którym mierzone napięcie krokowe przedstawiane jest na dwa sposoby: jako wychylający się wskaźnik (podobnie jak w analogowym odbiorniku), oraz w postaci historii wskazań, która pokazuje obecny pomiar i ostatnie 5 do 6 pomiarów. W ten sposób zmiany są wyświetlane w sposób ciągły i bardzo wyraźnie. Wychylenie wskaźnika przyrządu zawsze wskazuje kierunek do doziemienia.

Dzięki interfejsowi EasyGo, obsługa urządzenia jest bardzo prosta i intuicyjna. Wszystkie funkcje wybierane są za pomocą pokrętła z przyciskiem.

ESG NT automatycznie  dostosowuje się do poziomu napięcia wejściowego. Nie ma potrzeby manualnej kalibracji czy też wyboru zakresu pomiarowego.
Ponadto, ESG NT posiada automatyczną detekcję impulsu, która pozwala pracować z niemal każdym generatorem impulsów.

Zalety:

• Automatyczna eliminacja zakłóceń
• Automatyczne dopasowanie do poziomu napięcia
• Automatyczna detekcja częstości impulsów
• Automatyczna kalibracja wskazania zerowego
• Bardzo wysoka czułość w zakresie µV
• Łatwa obsługa

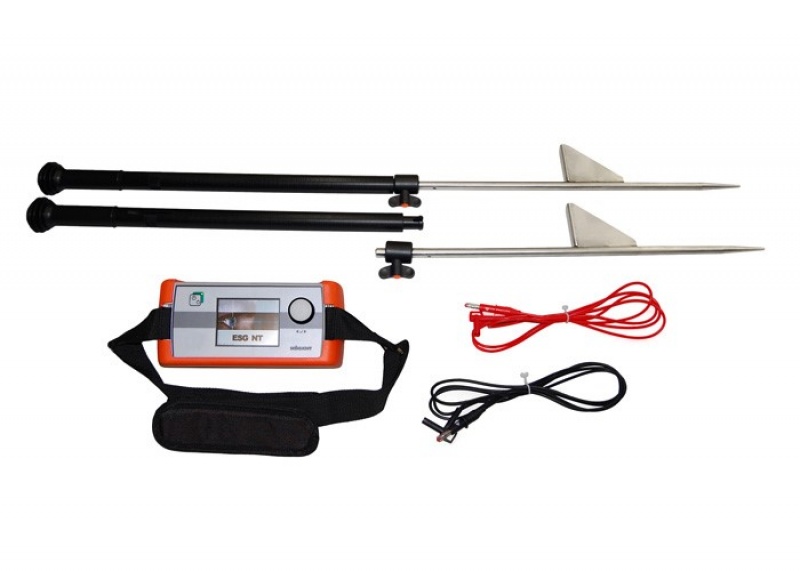

• Składane, izolowane szpice pomiarowe
