OptiFiber Pro OTDR Fluke Networks

Opis

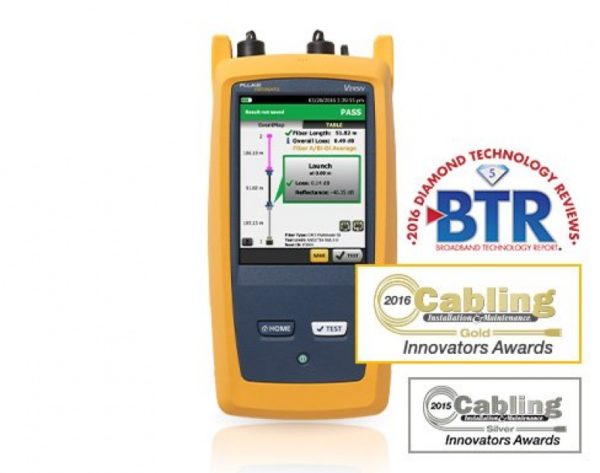

OptiFiber Pro OTDR jest pierwszym w branży centrum danych OTDR tworzonym od podstaw z myślą o sprostaniu wyzwaniom związanym z infrastrukturami światłowodowymi przedsiębiorstw. To narzędzie służące do rozwiązywania problemów i certyfikacji przewodów światłowodowych łączy w sobie czystą moc z niezrównaną wydajnością, jak również zawiera wszelkie funkcje potrzebne do certyfikacji i rozwiązywania problemów związanych z sieciami światłowodowymi kampusów, centrów danych i sieci pamięci masowej.

Usprawnia testowanie sieci światłowodowych dzięki jedynemu w branży interfejsowi dla smartfonów, który sprawi, że każdy technik stanie się ekspertem w dziedzinie sieci światłowodowych. Konfiguracja centrum danych eliminuje niepewności i błędy występujące podczas testowania centrów danych sieci światłowodowych. Jego niezwykle krótka martwa strefa umożliwia prowadzenie testów światłowodowych kabli krosowych w wirtualnych centrach danych. Te funkcje, wraz z najszybszym w branży czasem śledzenia, sprawiają, że OptiFiber Pro OTRD jest narzędziem, które warto mieć.

SmartLoop OTDR umożliwia przeprowadzanie automatycznych testów i analiz dwóch przewodów światłowodowych jednocześnie. Ten oczekujący na opatentowanie proces automatycznie oddziela dwa przewody światłowodowe w celu przeprowadzenia indywidualnych analiz zakończonych dopuszczeniem/odrzuceniem, wyświetlenia wyników i utworzenia raportu. Nie tylko skraca czas testowania o co najmniej połowę, ale również umożliwia przeprowadzanie testów w dwóch kierunkach bez potrzeby przemieszczania OTDR na drugi koniec.

Efektywne testowanie centrum danych sieci światłowodowych z najkrótszym czasem konfiguracji i śledzenia
Przyśpieszona certyfikacja sieci światłowodowej z czasem śledzenia skróconym nawet do 2 sekund w trybie szybkiego testowania
Rozwiązywanie problemów związanych z centrami danych sieci światłowodowych, w których na szeroką skalę wykorzystano krótkie kable krosowe i grube złącza
SmartLoop OTDR umożliwia testowanie dwóch przewodów światłowodowych poprzez jeden test, eliminując potrzebę przenoszenia się na drugi koniec połączenia w celu wykonania testów
Redukcja przestojów sieci poprzez szybką i dokładną identyfikację błędów przewodu światłowodowego jednomodowego (SM) lub wielodomowego (MM)
Zarządzanie i śledzenie testerów, konfiguracji i wyników, a także generowanie raportów za pomocą oprogramowania LinkWare PC i LinkWare Live

Model	Opis
OFP-100-M/INTL	OptiFiber Pro Multimode OTDR do rozwiązywania problemów i rozszerzonej certyfikacji
OFP-100-S/INTL	OptiFiber Pro Singlemode OTDR do rozwiązywania problemów i rozszerzonej certyfikacji
OFP-100-Q/INTL	OptiFiber Pro Quad OTDR do rozwiązywania problemów i rozszerzonej certyfikacji
OFP-100-Mi/INTL	OptiFiber Pro Multimode OTDR do rozwiązywania problemów i rozszerzonej certyfikacji wraz z zestawem FI-1000 i akcesoriami
OFP-100-Si/INTL	OptiFiber Pro Singlemod OTDR do rozwiązywania problemów i rozszerzonej certyfikacji wraz z zestawem FI-1000 i akcesoriami
OFP-100-Qi/INTL	OptiFiber Pro Quad OTDR do rozwiązywania problemów i rozszerzonej certyfikacji wraz z zestawem FI-1000 i akcesoriami
QFP-CFP-Mi INTL	Zestaw do testowania OptiFiber Pro i CertiFiber Pro Multimode
QFP-CFP-Si INTL	Zestaw do testowania OptiFiber Pro i CertiFiber Pro Singlemode
QFP-CFP-Qi INTL	Zestaw do testowania OptiFiber Pro i CertiFiber Pro Quad
OFP-Q-ADD	Zestaw dodatkowy OptiFiber Pro – zawiera moduł OptiFiber Pro Quad OTDR, (2) Przewody rozruchowe Multimode SC/LC – 50 µm, (2) Przewody rozruchowe Singlemode SC/LC – 9 µm, (2) wymienialne adaptery portu źródłowego OTDR, adapter SC/SC Simplex, adapter LC/LC Simplex, (2) pasy do podwieszania i magnesy dla przewodów światłowodowych, walizka do przenoszenia, Oświadczenie o kalibracji i Przewodnik wprowadzający

Kluczowe specyfikacje OptiFiber Pro OTDR
	Moduł wielomodowy	Moduł jednomodowy	Moduł poczwórny
Długości fali	850 nm +/- 10 nm 1300 nm +35/-15 nm	1310 nm +/- 25 nm 1550 nm +/- 30 nm	850 nm +/- 10 nm 1300 nm +35/-15 nm 1310 nm +/- 25 nm 1550 nm +/- 30 nm
Kompatybilne typy włókien	50/125 µm 62.5/125 µm	Tryb pojedyńczy	50/125 µm 62.5/125 µm Tryb pojedyńczy
Martwa strefa zdarzenia 1	850 nm: 0.5 m typowy 1300 nm: 0.7 m typowy	1310 nm: 0.6 m typowy 1550 nm: 0.6 m typowy	850 nm: 0.5 m typowy 1300 nm: 0.7 m typowy 1310 nm: 0.6 m typowy 1550 nm: 0.6 m typowy
Martwa strefa tłumienia 2	850 nm: 2.5 m typowy 1300 nm: 4.5 m typowy	1310 nm: 3.6 m typowy 1550 nm: 3.7 m typowy	850 nm: 2.5 m typowy 1300 nm: 4.5 m typowy 1310 nm: 3.6 m typowy 1550 nm: 3.7 m typowy
Zakres dynamiczny 3, 5, 6	850 nm: 28 dB typowy 1300 nm: 30 dB typowy	1310 nm: 32 dB typowy 1550 nm: 30 dB typowy	850 nm: 28 dB typowy 1300 nm: 30 dB typowy 1310 nm: 32 dB typowy 1550 nm: 30 dB typowy
Ustawienie maksymalnego zasięgu odległości	40 km	130 km	MM: 40 km SM: 130 km
Zakres pomiaru odległości 4, 5, 7, 8, 9, 10	850 nm: 9 km 1300 nm: 35 km	1310 nm: 80 km 1550 nm: 130 km	850 nm: 9 km 1300 nm: 35 km 1310 nm: 80 km 1550 nm: 130 km
Zakres odbicia 4, 5	850 nm: -14 dB to -57 dB (typowy) 1300 nm: -14 dB to -62 dB (typowy)	1310 nm: -14 dB to -65 dB (typowy) 1550 nm: -14 dB to -65 dB (typowy)	850 nm: -14 dB to -57 dB (typowy) 1300 nm: -14 dB to -62 dB (typowy) 1310 nm: -14 dB to -65dB (typowy) 1550 nm: -14 dB to -65 dB (typowy)
Rozdzielczość próbki	3 cm to 400 cm	3 cm to 400 cm	3 cm to 400 cm
Szerokości impulsów (nominalne)	850 nm: 3, 5, 20, 40, 200 ns 1300 nm: 3, 5, 20, 40, 200, 1000 ns	1310/1550 nm: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns	850 nm: 3, 5, 20, 40, 200 ns 1300 nm: 3, 5, 20, 40, 200, 1000 ns 1310/1550 nm: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
Czas testu (na długość fali)	Ustawienie automatyczne: 5 sek. (typowy) Ustawienie szybkiego testu: 2 sek. (typowy) Najlepsze ustawienie rozdzielczości: 2 to 180 sek. Ustawienie mapy błędów: 2 sek. (typowy), 180 sek. (maks) Ustawienie DataCenter OTDR: 1 sek. (typical at 850 nm), 7 sek. (maks) Ustawienie ręczne: 3, 5, 10, 20, 40, 60, 90, 120, 180 sek.	Ustawienie automatyczne: 10 sek. (typowy) Ustawienie szybkiego testu: 5 sek. (typowy) Najlepsze ustawienie rozdzielczości: 5 to 180 sek. Ustawienie mapy błędów: 10 sek. (typowy), 180 sek. (maks) Ustawienie DataCenter OTDR: 20 sek. (typowy), 40 sek. (maks) Ustawienie ręczne: 3, 5, 10, 20, 40, 60, 90, 120, 180 sek.	Ustawienie automatyczne: MM – 5 sek. (typowy) SM – 10 sek. (typowy) Ustawienie automatyczne: MM – 5 sek. (typowy) SM – 10 sek. (typowy) Ustawienie szybkiego testu: MM – 2 sek. (typowy) SM – 5 sek. (typowy) Najlepsze ustawienie rozdzielczości: MM – 2 to 180 sek. M SM – 5 to 180 sek. Ustawienie mapy błędów: MM – 2 sek. (typowy), MM – 180 sek. (maks) SM – 10 sek. (typowy), SM – 180 sek. (maks) Ustawienie DataCenter OTDR: MM – 1 sek. (typical at 850 nm) MM – 7 sek. (maks) SM – 20 sek. (typowy) SM – 40 sek. (maks) Ustawienie ręczne: -3, 5, 10, 20, 40, 60, 90, 120, 180 sek. SM – 3, 5, 10, 20, 40, 60, 90, 120, 180 sek.

Zmierzono przy 1,5 dB poniżej nienasycającego szczytu odbicia przy najkrótszej szerokości impulsu. Szczyt odbicia < -40 dB dla trybu wielomodowego i < – 50 dB dla trybu jednomodowego.
Mierzone przy odchyleniu +/- 0,5 dB od rozproszenia wstecznego przy najkrótszej szerokości impulsu. Szczyt odbicia < -40 dB dla trybu wielomodowego i < – 50 dB dla trybu jednomodowego.
Dla typowego współczynnika rozproszenia wstecznego dla włókna OM1: 850: -65 dB, 1300: -72 dB.
Typowe współczynniki rozpraszania wstecznego i tłumienia dla światłowodu OM2-OM4: 850 nm: -68 dB; 2,3 dB/km: 1300 nm: -76 dB; 0,6 dB/km.
Typowe współczynniki rozpraszania wstecznego i tłumienia dla światłowodu OS1-OS2: 1310nm : -79 dB; 0,32 dB/km; 1550nm: -82dB; 0,19 dB/km.
Metoda SNR=1, uśrednianie 3 minuty, najszersza szerokość impulsu.
850 = 9 km typowo do znalezienia końca lub 7 km typowo do znalezienia zdarzenia o natężeniu 0,1 dB (z maksymalnym tłumieniem 18 dB przed zdarzeniem).

Dodatkowe kluczowe specyfikacje
Specyfikacja sondy FiberInspector
Powiększenie	~ 200X z wyświetlaczem OptiFiber Pro
Źródło światła	Niebieska dioda LED
Źródło prądu	Versiv mainframe
Pole widzenia (FOV)	Poziomy: 425 µm Pionowy: 320 µm
Minimalna wykrywalna wielkość cząstek	0.5 µm
Wymiary	Około 6.75 in x 1.5 in (1175 mm x 35 mm) bez końcówki adaptera
Waga	200 g
Zakres temperatury	Operacyjny: 32°F to 122°F (0 °C to +50 °C) Storage: -4°F to +158°F (-20°C to +70°C)
Certyfikaty	CE (w przypadku używania z komputerem mainframe)
Specyfikacje VFL
Sterowanie włącz/wyłącz	Przełącznik mechaniczny i przycisk na ekranie dotykowym
Output power	316 µW (-5 dBm) = moc szczytowa = 1.0 mW (0 dBm)
Długość fali roboczej	nominalnie 650 nm
Szerokość widmowa (RMS)	±3 nm
Tryby wyjściowe	Fala ciągła Tryb pulsacyjny (2 Hz to 3 Hz częstotliwość migania)
Adapter złącza	2.5 mm uniwersalny
Bezpieczeństwo lasera (klasyfikacja)	Klasa II CDRH Zgodność z normą EN 60825-2
Specyfikacje ogólne
Waga	Komputer główny z modułem i baterią: 3 lbs, 5 oz (1.28 kg)
Wymiary	Komputer główny z modułem i baterią: 2.625 in x 5.25 in x 11.0 in ( 6.67 cm x 13.33 cm x 27.94 cm)
Bareria	Akumulator litowo-jonowy, 7.2 woltów
Żywotność baterii	Ośmiogodzinna praca Auto OTDR, podwójna długość fali, brak podłączonej sondy wideo, 150m włókna
Zintegrowane Wi-Fi	Spełnia standardy IEEE 802.11 a/b/g/n; dwuzakresowy (2.4 GHz i 5 GHz)
Zmień czas
Tester wyłączony	Cztery godziny do naładowania od 10% do 90% pojemności
Tester włączony	Sześć godzin do naładowania od 10% do 90% pojemności z włączonym testerem
Specyfikacje środowiskowe
Temperatura robocza*	-10ºC do 45ºC
Temperatura przechowywania	-10ºC do +60ºC
Wysokość operacyjna	4,000 m (13123 ft) 3200 m (10,500 ft) z zasilaczem
Wysokość przechowywania	12,000 m
EMC	EN 61326-1
* Korzystanie z zasilania bateryjnego. Przy zasilaniu prądem przemiennym: od 0ºC do 45ºC. Funkcja śledzenia w czasie rzeczywistym używana przez nie więcej niż 5 minut w okresie 15 minut. Maksymalna temperatura otoczenia wynosi 35ºC dla ciągłego korzystania z funkcji Real Time Trace. * Nie przechowuj baterii w temperaturach poniżej -20°C (-4°F) lub powyżej 50°C (122°F) przez okres dłuższy niż jeden tydzień, aby utrzymać pojemność baterii.

Interfejs użytkownika smartfona

Większość OTDR-ów jest zaprojektowana dla niezliczonych aplikacji, co powoduje, że interfejs użytkownika jest trudny w nawigacji i interpretacji. OptiFiber Pro łączy najnowszą technologię interfejsu „opartą na gestach” z pojemnościowym ekranem dotykowym, aby zapewnić najbardziej innowacyjny i przyjazny dla użytkownika OTDR.

Zalety:

Stuknij i przesuń jednym dotknięciem, aby wybierać i przewijać elementy menu
Wielodotykowe szczypanie w celu powiększenia w celu łatwej kontroli powiększenia graficznego śladu światłowodu
Projekt zorientowany na zadania, aby ograniczyć nawigację w przód iw tył przez ekrany
Pojemnościowy ekran dotykowy eliminuje konieczność ponownej kalibracji w przeciwieństwie do starszych ekranów dotykowych
Kontekstowa pomoc ekranowa, która zapewnia użytkownikom dodatkowe szczegóły lub sugestie dotyczące rozwiązania problemu

Interfejs użytkownika smartfona

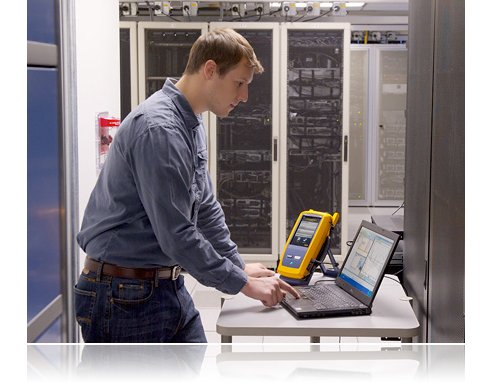

W domu w centrum danych

Oparta na wirtualizacji serwerów i wielogigabitowych połączeniach między serwerami, sieciami i pamięcią masową architektura centrum danych wykorzystuje więcej kabli połączeniowych i gęstych złączy topologicznych, co sprawia, że OTDR-y klasy operatorskiej z długimi martwymi strefami są nieefektywne. OptiFiber Pro nie tylko umożliwia wdrażanie światłowodów w centrach danych, ale zapewnia najwyższy poziom dokładności w celu szybkiego rozwiązywania problemów.

Za pomocą prostego wyboru jednym dotknięciem użytkownicy wchodzą w tryb DataCenter OTDR – bez czasu na konfigurację w celu dokładnego dostrojenia w przypadku starszych OTDR-ów. Tryb DataCenter OTDR automatycznie wykrywa parametry OTDR-a – algorytmy wykrywania końca, szerokości impulsów itp. – bez mylenia z powodu krótkich łączy lub liczby złączy.

Zalety:

Ultrakrótkie martwe strefy zdarzeń i tłumienia precyzyjnie lokalizują zdarzenia i usterki w łączach światłowodowych w przedsiębiorstwie
Tryb DataCenter OTDR™ automatycznie ustawia konfigurację w celu szybkiego przetestowania światłowodu w centrum danych
Funkcja EventMap przedstawia zdarzenia światłowodowe w sposób, który nie wymaga specjalistycznej wiedzy w zakresie analizy śladów

Unikalny certyfikat elastyczności i wydajności

Ważnym aspektem maksymalizacji wartości OTDR-a jest odpowiednie zaplanowanie jego codziennego użytkowania. Dzięki wbudowanemu zarządzaniu projektami, OptiFiber Pro pozwala kierownikowi projektu zdefiniować rolę każdego użytkownika, ustawienia i powiązane zadania do wykonania – przekształcając OTDR w uniwersalne narzędzie do testowania światłowodów wraz z planowaniem, inspekcją, certyfikacją i raportowaniem .

OptiFiber Pro zwiększa wydajność pracy, umożliwiając planistom tworzenie i zarządzanie profilami operatorów i zadań dla każdego projektu — określone zadania lub zestawy identyfikatorów kabli można przypisać do określonych operatorów. Postęp i status każdego projektu można również łatwo monitorować.

Zalety:

Pełna zdolność OTDR, która certyfikuje wydajność światłowodu w oparciu o przydział zadań dla każdego operatora
Wydajne zarządzanie projektami ułatwia udostępnianie OTDR z jasnym przydziałem zadań dla każdego operatora
Łatwe monitorowanie postępu pracy z wynikami pass/fall
Generowanie raportów na ekranie i wysyłanie ich do aplikacji LinkWare™

Inne kluczowe funkcje

Ekstremalnie krótka martwa strefa zdarzenia i tłumienia dla Enterprise
OptiFiber Pro wykorzystuje najbardziej wyrafinowaną technologię optyczną, aby zapewnić najkrótszą martwą strefę zdarzenia (0,5 m typowo dla MM) i martwą strefę tłumienia (2,2 m typowo dla MM i 3,6 m typowo dla SM) spośród wszystkich OTDR-ów. To zaawansowanie technologiczne pozwala OptiFiber Pro wykrywać i mierzyć blisko rozmieszczone usterki, których nie jest w stanie żaden inny OTDR w dzisiejszych bogatych w złącza centrach danych i środowiskach pamięci masowej.

Dwusekundowy ślad na długość fali
Kolejnym przełomem w OptiFiber Pro jest szybkość akwizycji danych. W trybie szybkiego testu pełny zestaw danych jest pozyskiwany w ciągu zaledwie dwóch sekund dla każdej długości fali. OptiFiber Pro następnie analizuje dane i wyświetla je jako EventMap, Table lub Trace. Efektem końcowym jest mniej czasu poświęconego na testowanie i więcej czasu na wykonywanie innych zadań.

Pomoc ekranowa – działanie naprawcze
„Pomoc” na ekranie sugeruje działania naprawcze w celu rozwiązania problemów z włóknami podczas każdego etapu testowania. Oferowana „pomoc” jest kontekstowa, co pozwala użytkownikom szybko wskazać możliwe rozwiązania. Czytelna, szara ikona w lewym dolnym rogu pokazuje szczegółowe zalecenia dotyczące działań naprawczych.

SmartLoop OTDR

SmartLoop OTDR umożliwia automatyczne testowanie i analizę dwóch światłowodów w jednym teście, spełniając przy tym wymagania norm. Ten opatentowany proces automatycznie rozdziela dwa włókna w celu indywidualnej analizy pass/fail, wyświetlania i raportowania. Nie tylko skraca to czas testowania o co najmniej połowę, ale także umożliwia natychmiastowe dwukierunkowe uśrednienie wyników testów bez przesuwania OTDR-a na drugi koniec. Oprócz szybszego wykonywania pracy, SmartLoop OTDR dodatkowo zwiększa łatwość i szybkość testowania w środowiskach, w których odległy koniec jest trudny lub nawet niebezpieczny, ponieważ OTDR nigdy nie musi być przenoszony na drugi koniec. Oprócz szybszego wykonywania pracy, SmartLoop spełnia wymagania normy dotyczące pozostawienia włókien startowych i ogonowych w ich początkowych miejscach podczas obu testów dwukierunkowych.

Przetestuj to dobrze i przetestuj szybko za pomocą SmartLoop – dołączonego bezpłatnie do wszystkich modułów OptiFiber Pro.

Usługa zarządzania wynikami testów na żywo LinkWare™

LinkWare Live to usługa oparta na chmurze, która umożliwia zarządzanie zadaniami certyfikacyjnymi w dowolnym miejscu i czasie, z kimkolwiek na dowolnym urządzeniu. Z LinkWare Live jest to możliwe

Śledź każdy test w każdym zadaniu. Uzyskaj przegląd każdego projektu z dowolnego inteligentnego urządzenia. Przejdź do każdego testu z osobna. Natychmiast otrzymuj powiadomienia o nieprawidłowych ustawieniach testu lub identyfikatorach kabli.
Zrób to dobrze za pierwszym razem. Zdefiniuj identyfikatory kabli i ustawienia testów z komputera lub tabletu. Następnie wyślij je do testerów lub drukarek Brother w miejscu pracy w celu bezbłędnego przetestowania i oznakowania.
Dbaj o to, by Twoi testerzy byli na bieżąco. Normy mogą ulec zmianie bez powiadomienia, a nieaktualny raport z testu może oznaczać godziny ponownego testowania. LinkWare Live automatycznie zapewnia, że Twoi testerzy korzystają z najnowszych wersji.
Przestań marnować czas i benzynę, jeżdżąc testerami z powrotem do biura.
Zintegrowane Wi-Fi umożliwia przesyłanie wyników testów bezpośrednio z miejsca pracy do LinkWare Live. Następnie pobierz je automatycznie do odpowiedniego zadania, aby szybko wygenerować raport za pomocą LinkWare PC.
Unikaj opóźnień w projektach. Śledź ostatnio używaną lokalizację i monitoruj stan wszystkich testerów, aby mieć pewność, że są one zawsze skalibrowane i działają z najnowszym oprogramowaniem
Obsługuje wszystkie modele Versiv: serię DSX CableAnalyzer, CertiFiber Pro, OptiFiber Pro i FI-7000.
