Testery kabli światłowodowych

Tester światłowodów OLTS do pomiaru strat optycznych

Tester OLTS pozwala zmierzyć całkowite tłumienie łącza światłowodowego. W typowym pomiarze po jednej stronie znajduje się źródło światła o określonej długości fali, a po drugiej miernik mocy optycznej. Różnica pomiędzy poziomem odniesienia i mocą odebraną pozwala określić stratę w dB.

Zaawansowane testery kabli światłowodowych mogą automatycznie wykonywać pomiary na kilku długościach fali, określać długość toru, obliczać budżet strat oraz porównywać wynik z ustawionymi limitami Pass/Fail.

Metoda OLTS jest szczególnie przydatna przy odbiorze i certyfikacji wykonanej instalacji, ponieważ odpowiada na podstawowe pytanie – czy całkowite straty w torze światłowodowym mieszczą się w dopuszczalnym budżecie.

OTDR – tester światłowodowy do lokalizacji uszkodzeń

Gdy potrzebna jest informacja nie tylko o całkowitym tłumieniu, ale również o miejscu wystąpienia problemu, wykorzystuje się reflektometr OTDR. Urządzenie wysyła impuls optyczny do włókna i analizuje światło wracające w wyniku rozpraszania oraz odbić.

Na podstawie reflektogramu można lokalizować spawy, złącza, makrozgięcia, przerwania włókna oraz inne zdarzenia wpływające na parametry toru. Reflektometr światłowodowy pozwala również określić odległość do konkretnego miejsca i ocenić stratę powodowaną przez poszczególne elementy instalacji.

OTDR i OLTS nie są więc tym samym testerem światłowodowym. OLTS mierzy parametry całego łącza, natomiast OTDR pokazuje, gdzie znajdują się konkretne zdarzenia i jakie są ich właściwości.

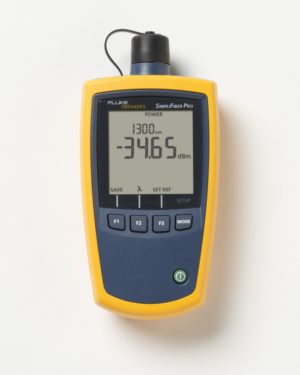

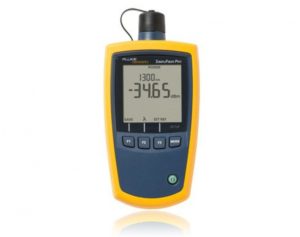

Miernik mocy optycznej do światłowodu

Miernik mocy optycznej jest podstawowym przyrządem do sprawdzania poziomu sygnału w instalacji światłowodowej. Może mierzyć moc bezwzględną w dBm lub, po ustawieniu wartości referencyjnej, względną stratę w dB.

W połączeniu ze źródłem światła umożliwia wykonanie pomiaru tłumienia całego toru. Przy wyborze miernika światłowodowego trzeba zwrócić uwagę na obsługiwane długości fali i zakres pomiarowy, tak aby odpowiadały rzeczywistej instalacji jednomodowej lub wielomodowej.

Inspekcja czoła złącza światłowodowego przed pomiarem

Nawet prawidłowo wykonane włókno może generować duże straty, jeżeli czoło złącza jest zabrudzone lub uszkodzone. Pył, tłuszcz, rysy i inne zanieczyszczenia wpływają na tłumienie oraz odbicia i mogą zostać przeniesione na kolejne złącze podczas połączenia.

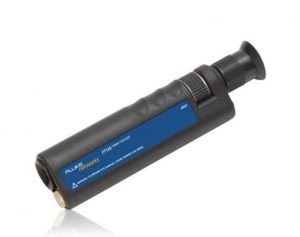

Testery i mikroskopy inspekcyjne umożliwiają powiększenie powierzchni ferruli oraz ocenę jej stanu. Bardziej zaawansowane urządzenia automatycznie analizują obraz i informują, czy złącze spełnia określone kryteria Pass/Fail.

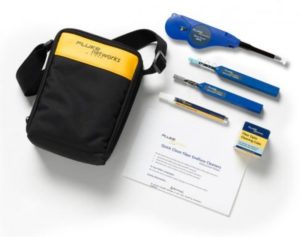

W praktyce inspekcja i czyszczenie światłowodu powinny poprzedzać właściwy pomiar tłumienia lub diagnostykę OTDR, ponieważ zabrudzone złącze może zaburzyć wynik całego testu.

Prosty lokalizator uszkodzeń VFL czy tester OTDR?

Do szybkiego sprawdzenia ciągłości włókna często wystarczy wizualny lokalizator uszkodzeń VFL. Źródło czerwonego światła umożliwia rozpoznanie włókna, sprawdzenie jego ciągłości oraz lokalizację części przerw i silnych zgięć na dostępnych odcinkach.

VFL nie zastępuje jednak reflektometru. Przy bardziej rozbudowanej diagnostyce, konieczności ustalenia odległości do uszkodzenia albo analizy strat na spawach i złączach potrzebny będzie tester światłowodowy OTDR lub dedykowany lokalizator odległości do zdarzenia.

Testery światłowodów jednomodowych i wielomodowych

Rodzaj testowanej instalacji determinuje wymagane długości fal i wyposażenie pomiarowe. W sieciach multimode często prowadzi się pomiary w zakresie 850 i 1300 nm, natomiast w instalacjach singlemode stosowane są między innymi długości fal 1310 i 1550 nm.

Nie każdy tester kabli światłowodowych obsługuje oba rodzaje włókna. Przy wyborze zestawu trzeba więc sprawdzić nie tylko funkcję pomiarową, ale także rodzaj źródła optycznego, detektora, zakres fal oraz obsługiwane adaptery złączy.

Testowanie światłowodów MPO w centrach danych

W centrach danych i instalacjach o dużej gęstości wykorzystuje się wielowłóknowe połączenia MPO. Ich sprawdzanie pojedynczo za pomocą klasycznych adapterów może być czasochłonne, a dodatkowym problemem jest weryfikacja poprawnej polaryzacji włókien.

Dedykowane testery MPO umożliwiają równoczesny pomiar wielu włókien oraz kontrolę strat i polaryzacji. Takie rozwiązanie znacząco przyspiesza odbiór dużej liczby połączeń i ogranicza ryzyko błędnego przyporządkowania poszczególnych włókien.

Jaki tester kabli światłowodowych wybrać?

Wybór zależy przede wszystkim od tego, co ma zostać sprawdzone w instalacji światłowodowej. Do prostego pomiaru poziomu sygnału wystarczy miernik mocy optycznej. Do pomiaru całkowitego tłumienia potrzebny jest miernik wraz ze źródłem światła lub kompletny zestaw OLTS.

Jeżeli celem jest lokalizacja i analiza konkretnych zdarzeń w torze, właściwym rozwiązaniem będzie OTDR. Przy odbiorach nowych instalacji warto uwzględnić także możliwość generowania raportów, automatyczne kryteria Pass/Fail i obsługę wymaganych standardów certyfikacji.

Osobnym elementem wyposażenia powinien być przyrząd do kontroli czoła złącza. W rozbudowanych systemach wszystkie te funkcje mogą być zintegrowane w jednej platformie pomiarowej.

Testery światłowodów Fluke Networks w ofercie MERAZET

MERAZET oferuje testery kabli światłowodowych Fluke Networks przeznaczone do instalacji, diagnostyki i certyfikacji sieci optycznych. Portfolio obejmuje zestawy CertiFiber do pomiaru strat i certyfikacji, reflektometry OptiFiber Pro OTDR, mierniki mocy optycznej, lokalizatory usterek oraz urządzenia FiberInspector do inspekcji czoła złączy.

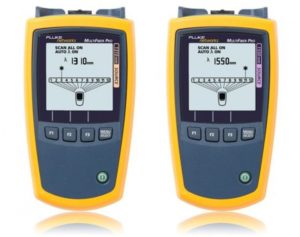

Dostępne są również rozwiązania MultiFiber przeznaczone do połączeń MPO oraz proste przyrządy do szybkiej weryfikacji ciągłości i lokalizowania problemów. Pozwala to dobrać tester światłowodowy zarówno do podstawowych prac instalacyjnych, jak i do pełnej certyfikacji i diagnostyki wymagających sieci jednomodowych, wielomodowych oraz infrastruktury centrum danych.
