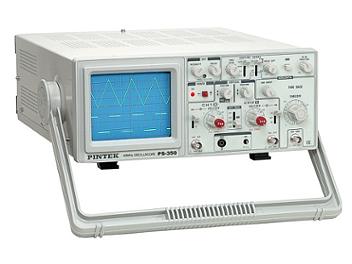

Opis produktu – Oscyloskop analogowy PS-350 2x40MHz
Parametry ogólne:
PS-350
| Typ CRT: Obszar wyświetlania :. Napięcie przyspieszające : Fosfor : |
Prostokątny ze zintegrowaną siatką. 8 x 10 div (1 div = 1 cm) 2,1 kV P31. |
|
Wzmacniacze pionowe ( CH 1 i CH 2 ) |
|
| Dokładność : | ± 3 % (tryb X1). ± 5 % (tryb X5). |
| Czułość : | 5 mV / div do 5 V / div (tryb X1). 1 mV / div do 1 V / div (tryb X5). Sekwencja 1-2-5, 10-stopniowy tłumik. Sterowanie noniuszem zapewnia w pełni regulowane tłumienie między krokami. |
| Oporność wejściowa: Pojemność wejściowa: |
1 MΩ ± 2 % 25 pF ± 10 pF. |
| Odpowiedź częstotliwościowa: | 5 mV do 5 V / div ( CAL ):DC do 40 MHz (-3 dB). 1 mV / div: DC do 15 MHz (-3 dB). |
| Czas narastania: | Niższy niż 8,8 nS |
| Tryby pracy: | CH1: CH 1, pojedynczy ślad. CH2: CH 2, pojedynczy ślad. ALT: podwójny ślad, naprzemienny. CHOP: podwójny ślad, posiekany. ADD: suma algebraiczna CH 1 + CH 2. |
| Odwrócenie polaryzacji (Invert): | Tylko CH 2. |
| Maksymalne napięcie wejściowe: | 400 V DC + AC szczytowe. |
| Wzmacniacz horyzontalny | ( Wejście przez wejście kanału 1) |
| Wrażliwość: | 1mv/div do 5v/div |
| Dostępność: | Oś Y: ±3%. Oś X: ±6%. |
| Impedancja wejściowa: | 1MΩ //25PF |
| Odpowiednia częstotliwość: | DC do 1 MHz typowo ( -3 dB ). |
| Maksymalne napięcie wejściowe: | 400V dc+ac pack |
| Różnica faz X-Y: | Około ±3° przy 50 kHz. |
.
|
SWEEP SYSTEM |
|
| Szybkość zamiatania: | 0,1 μs/div do 2S/div w sekwencji 1-2-5, 23 kroki. Sterowanie noniuszem zapewnia w pełni regulowany czas przemiatania między krokami. |
| Dokładność: | + / -3%. |
| Powiększenie | 10X, ±10%( 2S/DIV – 0.2 μS/DIV). rozszerzenie prędkości przemiatania do 10nS/DIV. |
| Tryb wyświetlania przemiatania: | Main, Mix, Delay. |
| Czas wyłączenia: | Ciągła regulacja od NORM do 5-krotności normalnego |
|
TRIGGERING |
|
| Sprzęgło wyzwalacza: | AUTO (wolny bieg) lub NORM |
| Źródło wyzwalacza: | CH1, CH2, ALT, EXT, LINE |
| Maksymalne napięcie wyzwalania zewnętrznego: | 300 V dc + ac peak. |
| Sprzężenie wyzwalacza: | AC: 30 Hz do 40 MHz. TV – H (AC): Używane do wyzwalania z impulsów synchronizacji poziomej. TV – V: (DC) Służy do wyzwalania z impulsów synchronizacji pionowej. |
| Czułość wyzwalacza: | Wewnętrzna: 0,5 dywizji (1 dywizja ze złączem TV). Zewnętrzna: 500 mV. |
| .
INNE SPECYFIKACJE |
|
| Napięcie kalibracyjne: | 1 kHz (nominalnie) dodatnia fala prostokątna, 2,0 V p-p (± 3%) |
| Trace Rotage: | Elektryczny, regulowany na panelu przednim. |
| Wymagania dotyczące zasilania: | Max. 6 Vrms (obwód otwarty). |
| Wymiary: | 324 x 132 x 398 mm ( 12.8 x 5.2 x 15.6″ ). |
| Waga: | Około 7,8 kg ( 17,2 1bs ). |
| Rating Range of Use | 10°C-35°C, 10-80% wilgotności względnej |
| Granice działania: | 0°C-50°C, 10-80% wilgotności względnej |
| Środowisko przechowywania | -30°C-70°C, 10-90% wilgotności względnej |
| C E STANDARD: | E.M.C. Regulations-1992 (E.C. Directive 89/336/EEC) EN 50081-1 Emissions. EN 50082-1 Odporność. |
