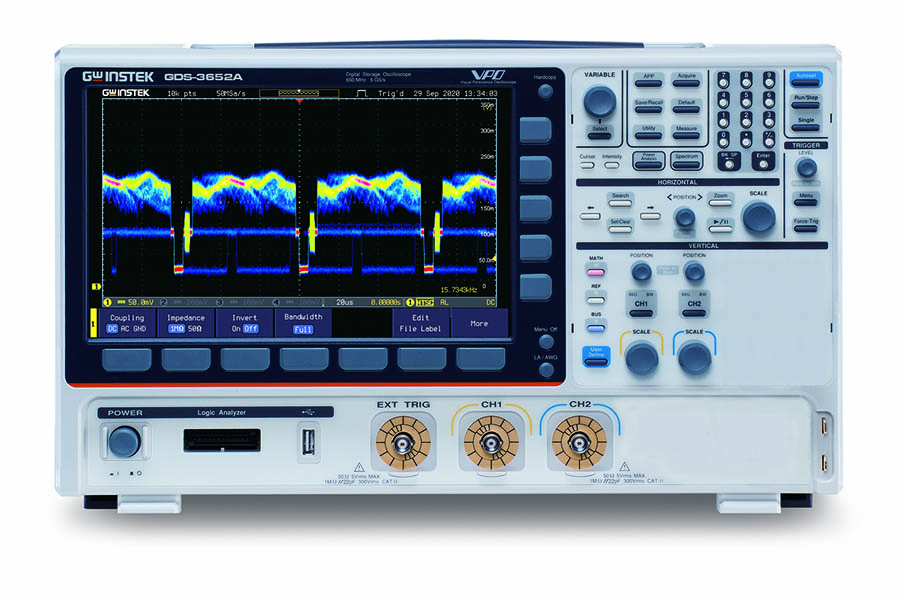

| PIONOWO |
Kanały |
2Ch+EXT |
|
Przepustowość |
DC~650MHz(-3dB)@50Q impedancja wejściowa; |
|
DC~500MHz(-3dB)@1MQ impedancja wejściowa 535ps |
| Limit szerokości pasma |
20M/100M/200M/300MHz*1 |
|
Rozdzielczość pionowa Rozdzielczość pionowa (1MQ) |
8 bitów (maks. 12 bitów z Hi Res) *1. Tolerancja limitu przepustowości wynosi ±10%. |
| Rozdzielczość pionowa (50Q) |
1mV*2 ~ 10V/div |
|
*2. Szerokość pasma jest ograniczona do 20MHz przy 1mV/div i 2mV/div. |
|
1mV*2 ~ 1V/div |
|
Sprzężenie wejściowe Impedancja wejściowa Wzmocnienie DC Dokładność Polaryzacja |
AC, DC, GND |
| Maksymalne napięcie wejściowe (1MQ) |
1MQ// 22pF ok. |
|
1mV : ±5% pełnej skali; ≥2mV : ±3% pełnej skali Normalny, Odwrócony |
|
300Vrms, CAT II |
|
Maksymalne napięcie wejściowe (50Q) |
5 Vrms |
|
Zakres pozycji przesunięcia |
Dla impedancji wejściowej 1MQ:1mV/div~20mV/div:±1V;50mV/div~500mV/div:±10V;1V/div~5V/div:±100V;10V/div:±1000V Dla impedancji wejściowej 50Q:1mV/div~50mV/div:±1V;100mV/div~1V/div:±10V |
|
Proces sygnału kształtu fali |
FFT, Wyrażenie zdefiniowane przez użytkownika FFT: Wielkość widmowa. Ustaw skalę pionową FFT na liniową RMS lub dBV RMS, a okno FFT na prostokątne, Hamminga, Hanninga lub Blackmana. |
| TRIGGER |
Źródło |
CH1, CH2, Linia, EXT |
|
Tryb wyzwalania |
Auto (obsługuje tryb Roll dla 100 ms/div i wolniej), Normal, Single |
|
Typ wyzwalacza |
Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Time out, Alternate, |
|
|
Event-Delay(1~65,535 events),Time-Delay(Duration, 4ns~10s),Bus(I2C,SPI,UART,CAN,LIN) |
|
Zakres wstrzymania wyzwalania |
4ns~10s |
|
Sprzężenie |
AC, DC, LF rej. , Hf rej. , Noise rej. 1div |
| Czułość |
| PROGRAM TEKSTOWY |
Czułość zakresu |
±20V |
| Impedancja wejściowa |
DC ~ 100MHz ok. 100mV 100MHz ~ 350MHz ok. 150mV |
|
1MQ±3% ~ 22pF |
| HORYZONTALNY |
Zakres |
1ns/div ~ 1000s/div (1-2-5 przyrostów); ROLL: 100ms/div ~ 1000s/div 10 div maksimum |
| Dokładność przed wyzwoleniem po wyzwoleniu |
10,000,000 div max (w zależności od podstawy czasu) |
|
±5ppm, około ±2ppm wzrostu błędu na rok |
| Tryb X-Y |
Przesunięcie fazowe wejścia osi X/ wejścia osi Y |
Kanał 1, Kanał 2 |
| ±3° przy 100kHz |
| AKWIZYCJA SYGNAŁU |
Tryb akwizycji długości rekordu w czasie rzeczywistym |
5GSa/s na jednym kanale; 2.5GSa/s na dwóch kanałach Maks. 200M pkt/CH |
| Normalny, Średni, Wykrywanie wartości szczytowych, Wysoka rozdzielczość, Pojedynczy |
| Średnia: Do wyboru z zakresu 2 ~ 256, Wykrywanie wartości szczytowej: 400ps |
|
Liczba segmentów |
1 ~ 490 000 maksymalnie |
| KURSORY I POMIARY |
Kursory automatycznego pomiaru |
Dostępna amplituda, czas, bramkowanie; jednostka: sekundy(s), Hz(1/s), faza(stopień), współczynnik(%) |
|
38 zestawów ze wskaźnikiem: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, |
| Cursors Measurement Auto Counter |
-Pulses, +Edges, -Edges, %Flicker, Flicker Idx, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase. Różnica napięcia między kursorami ( V) Różnica czasu między kursorami ( T) |
|
6 cyfr, zakres od minimum 2Hz do znamionowej szerokości pasma |
| PANEL STEROWANIA |
Autoset |
Jednoprzyciskowa, automatyczna konfiguracja wszystkich kanałów dla systemów pionowych, poziomych i wyzwalania, z funkcją „Undo Autoset”, |
| FUNKCJA |
|
Tryb „Fit Screen”/”AC Priority” i funkcje „Fine Scale”. 20 zestawów |
| Zapisz ustawienia Zapisz przebieg |
20 zestawów |
| Zapisz przebieg referencyjny |
4 zestawy |
| POMIARY MOCY |
|
Jakość zasilania, harmoniczne, tętnienia, prąd rozruchowy, straty przełączania, modulacja, SOA, stan przejściowy, sprawność, krzywa B-H, odpowiedź pętli sterowania, PSRR, włączanie/wyłączanie |
| (Opcja) |
| AWG |
Channels Sample Rate |
2 |
| 200 Msa/s |
|
Rozdzielczość pionowa |
14 bitów |
|
Maks. Częstotliwość |
25 MHz |
|
Zakres wyjściowych kształtów fali |
Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaston, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac 20 mVpp do 5 Vpp, HighZ; 10 mVpp do 2,5 Vpp, 50Q |
| Rozdzielczość wyjścia |
1mV |
|
Dokładność wyjścia |
2% (1 kHz) |
| Zakres przesunięcia |
±2,5 V, HighZ; ±1,25 V, 50Q |
|
Rozdzielczość offsetu |
1mV |
|
Sine |
Zakres częstotliwości:100mHz~25MHz;Płaskość(względem 1kHz):±0.5 dB<15MHz,±1dB(15MHz~25MHz);Zniekształcenia harmoniczne:-40 dBc; |
|
|
Stray(nieharmoniczne):-40 dBc; Całkowite zniekształcenia harmoniczne:1%; Stosunek sygnał/szum:40 dB |
|
Kwadrat/impuls |
Zakres częstotliwości:100mHz~15MHz ; Czas narastania/opadania:<15ns ; Przeregulowanie:<3% ; Cykl pracy Kwadrat:50% & Impuls:0.4%~99.6% ; |
|
|
Min. Szerokość impulsu:30 ns; Jitter:500 ps |
|
Ramp |
Zakres częstotliwości: 100mHz~1MHz; Liniowość: 1%; Symetria: 0~100% |
| SPECTRUM ANALYZER |
Zakres częstotliwości |
DC ~ 2,5 GHz (maks.) dwukanałowy ze spektrogramem (opartym na zaawansowanym FFT). Uwaga: Częstotliwość, która przekracza szerokość pasma analogowego przedniego końca jest nieskalibrowana |
|
1 kHz ~ 2,5 GHz (maks.) |
| Span |
1Hz ~ 2.5MHz(Max.) |
| Pasmo rozdzielczości Poziom odniesienia Jednostki pionowe |
-80 dBm do +40dBm w krokach co 5dBm dBV RMS; Liniowy RMS; dBm |
| Pozycja pionowa Skala pionowa |
-12divs do +12divs |
| Wyświetlanie średniego poziomu hałasu Odpowiedź zakłócająca |
1dB/div do 20dB/div w sekwencji 1-2-5 |
| Metody wykrywania typów śladów w dziedzinie częstotliwości |
1V/div < -450dBm, Avg : 16 ; 100mV/div < -60dBm, Avg : 16 ; 10mV/div < -80dBm, Avg : 16 2. zniekształcenie harmoniczne < 35dBc ; 3. zniekształcenie harmoniczne < 40dBc |
| FFT Windows |
Normal ; Max Hold ; Min Hold ; Average (2 ~ 256) Sample ; +Peak ; -Peak ; Average |
|
Współczynnik FFT: Hanning 1,44 ; Prostokątny 0,89 ; Hamming 1,30 ; Blackman 1,68 |
| LOGIC |
Częstotliwość próbkowania |
Na kanał 1GSa/s |
| ANALYZER |
Pasmowość |
200MHz |
| (Opcja) |
Długość rekordu |
Na kanał 10M punktów (maks.) |
| Kanały wejściowe |
16 cyfrowych (D15 – D0) |
|
Typ wyzwalania |
Krawędź, Wzorzec, Szerokość impulsu, Magistrala szeregowa (I2C, SPI, UART, CAN, LIN), Magistrala równoległa |
|
Próg Quad |
Progi D0~D3, D4~D7, D8~D11, D12~D15 |
|
Wybór progu |
TTL, CMOS(5V,3.3V,2.5V), ECL, PECL, 0V, zdefiniowane przez użytkownika |
|
Zdefiniowany przez użytkownika zakres progów |
±5V |
|
Maksymalne napięcie wejściowe |
±40 V |
|
Minimalne wahania napięcia |
±250 mV |
|
Rozdzielczość pionowa |
1 bit |
| CZĘSTOTLIWOŚĆ |
Zakres częstotliwości |
20 Hz ~ 25 MHz |
| RESPONSE |
Źródła wejściowe i wyjściowe |
Kanał 1 ~ 2 |
| ANALIZA |
Liczba punktów testowych Zakres dynamiki |
10, 15, 30, 45, 90 punktów na dekadę do wyboru dla skali logarytmicznej; 2 ~ 1000 punktów do wyboru dla skali liniowej |
| Amplituda testowa |
> 80 dB (typowo) |
|
10mVpp do 2.5Vpp do 50Q, 20mVpp do 5Vpp do High-Z, Stała amplituda testowa lub niestandardowa amplituda dla każdej dekady. |
|
Wyniki testu |
Logarytmiczny lub liniowy wykres wzmocnienia i fazy, może również nakładać się z wykresami referencyjnymi w celu porównania. Wyniki testu |
|
|
zapisane w formacie csv do analizy offline |
| Pomiary ręczne |
Śledzenie znaczników wzmocnienia i fazy |
|
Skalowanie wykresu |
Autoskalowanie podczas testu |
| SYSTEM WYŚWIETLANIA |
Typ wyświetlacza TFT LCD |
10,2″ kolorowy wyświetlacz TFT LCD WVGA |
|
Częstotliwość aktualizacji kształtu fali |
200,000 wfms/sec max. |
|
Rozdzielczość wyświetlacza |
800 pikseli w poziomie x 480 pikseli w pionie (WVGA) |
|
Interpolacja |
Sin(x)/x |
|
Wyświetlanie kształtu fali |
Kropki, wektory, zmienna trwałość (16ms~4s), nieskończona trwałość, szare i kolorowe przebiegi |
|
Siatka wyświetlacza |
8 x 10 podziałów |
|
Tryb wyświetlania |
YT, XY |
| INTERFACE |
RS-232C |
Złącze męskie DB-9 |
|
Port USB |
Szybki port hosta USB 2.0 x 1; Szybki port urządzenia USB 2.0 x 1 |
|
Port Ethernet |
Złącze RJ-45, 10/100 Mb/s z HP Auto-MDIX |
|
Port wideo VGA |
Złącze żeńskie DB-15, wyjście monitorowe do wyświetlania na monitorze VGA |
|
Opcjonalny moduł GPIB |
W pełni programowalny, zgodny ze standardem IEEE488.2 |
|
Go/NoGo BNC |
5V Max/10mA wyjście typu otwarty kolektor |
|
Zamek typu Kensington |
Gniazdo zabezpieczające na tylnym panelu łączy się ze standardową blokadą typu Kensington |
|
Gniazda zasilania |
±12V/500mA dla sond prądowych.2 zestawy |
| Różne |
Praca |
0 C ~ 50 C, wilgotność względna_80% przy 40 C lub poniżej; _ 45% przy 41 C ~ 50 C |
| Zakres napięcia linii |
AC 100V ~ 240V, 50Hz ~ 60Hz, automatyczny wybór. pobór mocy: 100W |
|
Wielojęzyczne menu pomocy on-line |
Dostępne |
|
Zegar |
Czas i data, podaj datę/godzinę dla zapisanych danych |
|
Wewnętrzny dysk flash |
800M bajtów pamięci flash Single-Level Cell |
|
Zainstalowany klucz definiowania użytkownika aplikacji |
Go/NoGo, DVM, DataLog, Digital Filter, Frequency Response Analyzer, Mask, Mount Remote Disk, Demo Użytkownik może wybrać jedną z kilku różnych wstępnie ustawionych funkcji jako klawisz skrótu |
| Wymiary i waga |
420(szer.) X 253(wys.) X 113,8(gł.) mm, ok. 4,6 kg |
