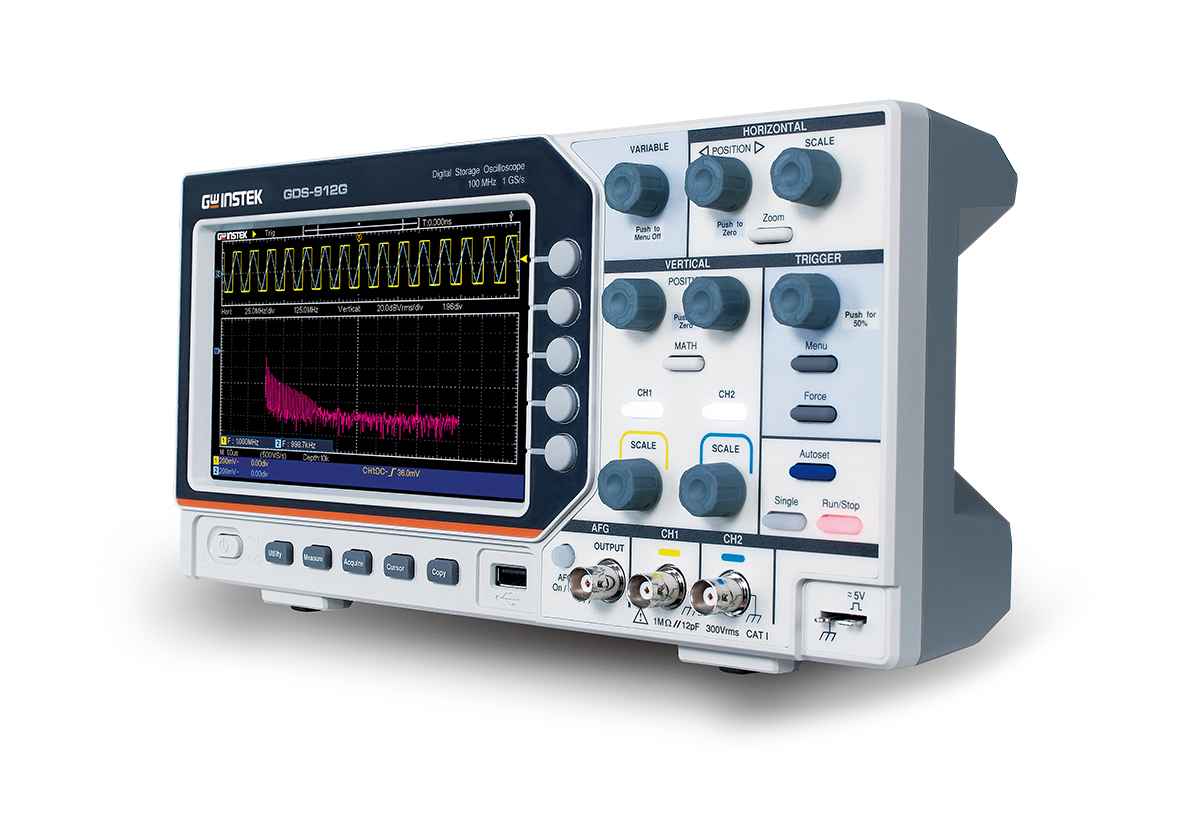

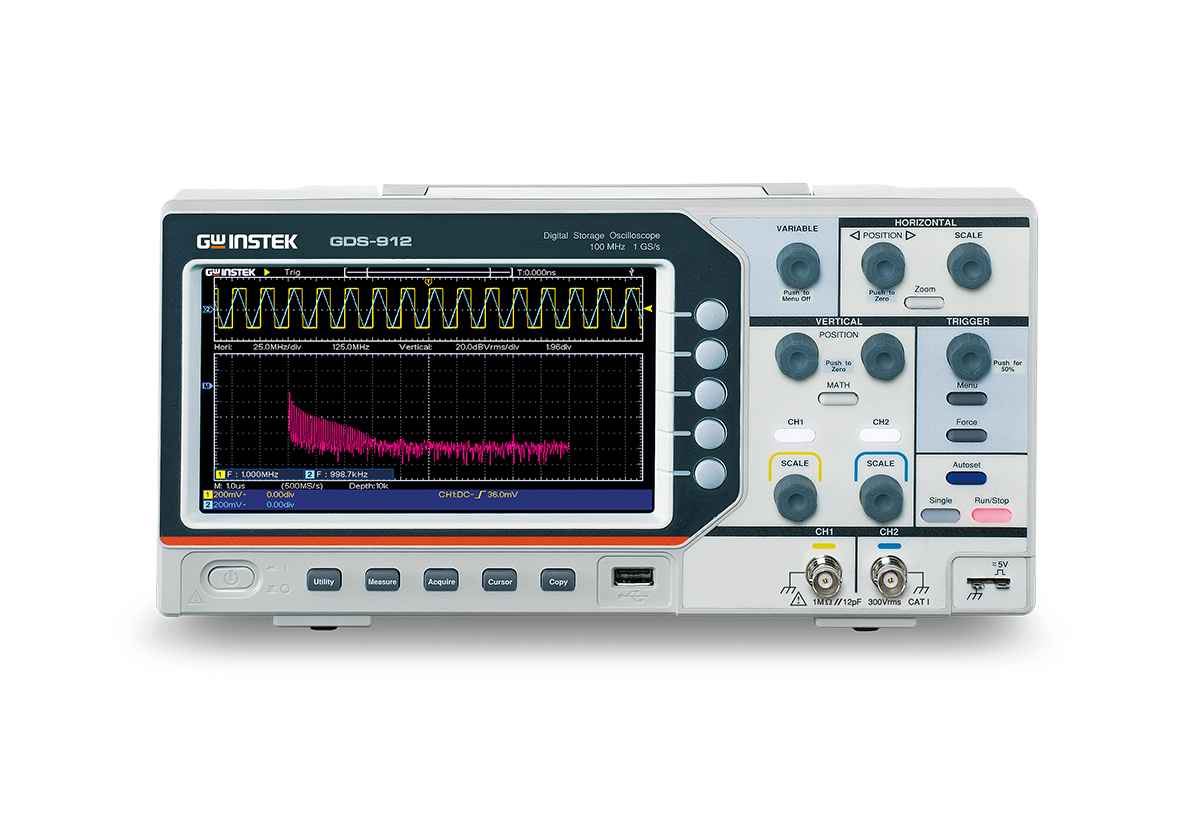

Opis produktu – Oscyloskop cyfrowy GDS-912 2x100MHz
Lekka konstrukcja z zaawansowanymi funkcjami
Przed 2000 r. technologia cyfrowych oscyloskopów pamięciowych była zdominowana przez producentów europejskich, amerykańskich i japońskich. W 2000 r. firma GW Instek objęła prowadzenie, wprowadzając na rynek GDS-830, pierwszy cyfrowy oscyloskop pamięciowy (DSO) o częstotliwości 100 MHz, niezależnie opracowany w chińskojęzycznym świecie.
Po 25 latach rozwoju cyfrowe oscyloskopy pamięciowe klasy podstawowej o częstotliwości 100 MHz stały się bastionem chińskich marek. Nowo wprowadzone na rynek cyfrowe oscyloskopy pamięciowe GDS-912 firmy GW Instek są wyposażone w 7-calowy ekran panoramiczny z 15 podziałkami poziomymi, oferujący o 50% większy obszar wyświetlania sygnału.
- Seria zapewnia maksymalną częstotliwość próbkowania 1 GSa/s i głębokość pamięci 20 Mpts na kanał, umożliwiając przechwytywanie długotrwałych stanów przejściowych i utrzymywanie częstotliwości próbkowania w średnich i niskich bazach czasowych dzięki długim ustawieniom pamięci.
- Dzięki 30 automatycznym parametrom pomiarowym oscyloskop umożliwia użytkownikom szybką i łatwą analizę różnych warunków sygnału. Parametr Area obsługuje integrację przebiegu — przykładem zastosowania jest obliczenie integracji energii (w dżulach) z przebiegu mocy (watów * sekund). Funkcja +PulseCount umożliwia szybkie pozyskiwanie danych w zastosowaniach takich jak sterowanie silnikiem krokowym (liczba impulsów na jednostkę czasu) lub przemysłowe maszyny do szycia (liczba ściegów na jednostkę czasu). Inne parametry zliczania to –PulseCount, RiseEdgeCnt i FallEdgeCnt. Funkcja Cursor RMS pozwala użytkownikom mierzyć wartość RMS w określonym przedziale czasu za pomocą kursorów — idealna do pomiaru przejściowej wartości RMS prądów rozruchowych.
- Wbudowana funkcja FFT oferuje sześć typów okien: Hamming, Rectangular, Blackman, Hanning, Kaiser i Bartlett. Obsługuje jednoczesne wyświetlanie dziedzin czasu i częstotliwości, pomagając użytkownikom zrozumieć zawartość częstotliwości sygnału.
- Aby zapobiec błędom pomiarowym, dołączono test kompensacji sondy pasywnej. Jeśli wynik testu wskazuje na niedostateczną lub nadmierną kompensację, użytkownicy mogą wyregulować kondensator zmienny na sondzie pasywnej i ponownie przeprowadzić test po osiągnięciu odpowiedniej kompensacji.
- Seria posiada również funkcję automatycznego wykrywania typu sygnału oraz menu automatycznej konfiguracji drugiego poziomu, które przyspiesza i poprawia dokładność pomiarów.
- Wielojęzyczny interfejs serii obsługuje 10 języków — chiński tradycyjny, chiński uproszczony, angielski, rosyjski, niemiecki, hiszpański, francuski, włoski, japoński i koreański — co pomaga skrócić czas nauki obsługi urządzenia przez użytkowników na całym świecie.
Te specyfikacje i funkcje dorównują lub przewyższają te oferowane przez inne produkty tej samej kategorii, a wszystko to w lekkiej obudowie o wadze 1,1 kg, co odzwierciedla filozofię projektowania produktu: „zrównoważona cena i specyfikacje, lekka forma z zaawansowanymi funkcjami — niewielki rozmiar, duża wydajność”.
