Opis

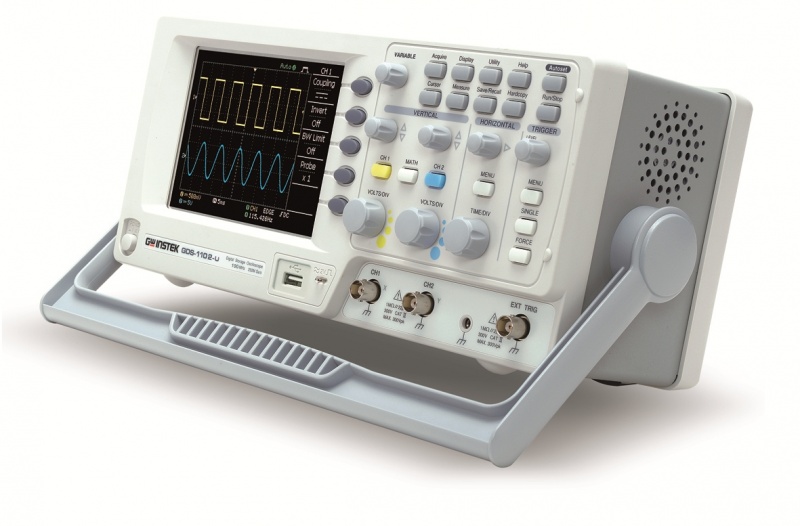

Oscyloskop cyfrowy GDS-1102-U 2x100MHz

Nowe dodatkowe funkcje:

• Funkcja GO/NoGO, umożliwia ustalenie granic oraz monitoring przebiegu.
• Funkcja Data Logger – rejestrator. Rejestrowane dane zapisywane sa  bezpośrednio na pamięci flash poprzez port USB. Rejestracja nie jest  ograniczona czasowo ułatwia użytkownikowi prace oraz analizę  niespodziewanych przebiegów.

Charakterystyka:

• Wyłącznie w naszej ofercie wielojęzyczne menu i pomoc języku polskim
• Pasmo 100 MHz (-3dB) czas narastania <3,5ns
• Kanały 2
• Czułość: 2mV/dz. -10V/dz.; dokładność: +/- 3%xodczyt+0.1dz. +1mV
• Sprzężenie: AC, DC & Uziemienie
• Impedancja wejściowa: 1Mohm +/-2%, 15pF
• Funkcje matematyczne: Dodawanie, Odejmowanie, FFT,

Akwizycja:

• 250MSa/s próbkowanie w czasie rzeczywistym oraz 25GSa/s próbkowanie w czasie ekwiwalentnym
• Rozdzielczość pionowa: 8 bitów
• Pamięć 4K punktów
• Wykrywanie wartości szczytowej 10ns (500ns/dz.-50s/dz.)
• Tryby akwizycji: Normal, Peak Detect, Uśrednianie
• Uśrednianie: 2, 4, 8, 16, 32, 64, 128, 256

Podstawa czasu:

• Zakres podstawy czasu: 1nS – 50S/dz. (1-2-5 krok); Roll: 50ms/dz.-50s/dz.
• Tryby: Okno, Okno zoom, Główny, Roll, X-Y
• Dokładność: +/- 0,01 %
• Pre-Trig. 10dz. max.
• Post-Trig. 1000dz.

Wyzwalanie:

• Źródło: CH1, CH2, Line, EXT
• Tryby: Auto, Normal, Single, TV, Edge, Pulse Width
• Sprzężenie: AC, DC, LF rej., HF rej., Noise rej.
• Wyzwalanie zewnętrzne:
• Zakres: +/- 15V
• Czułość: DC-25MHz: 50mV; 25M: 15mV
• Wejście max: 300V (DC+AC peak), KATII

Pomiary oraz kursory: 27 Automatycznych pomiarów

• Napięcie: Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Narastanie Preshoot/Overshoot, Opadanie Preshoot/Overshoot,
• Czas: Częstotliwość, Okres, Narastanie, Opadanie, Szerokość dodatnia, Szerokość ujemna, Współczynnik wypełnienia,
• Pomiar Opóźnienia: 8 pomiarów opóźnienia
• Kursory: Napięcie, czas
• Automatyczny częstościomierz: rozdzielczość 6 cyfr; dokładność +/- 2%

Pozostałe informacje:

• Zapis/ponowny odczyt 15 ustawień i przebiegów z panelu przedniego
• Czytelny kolorowy wyświetlacz 5.5″ TFT (rozdzielczość 234×320), regulowany kontrast
• Interfejsy: USB komunikacja z PC, oraz USB Device
• Zapis na zewnętrznej pamięci USB
• 6-cyfrowy częstościomierz w czasie rzeczywistym
• Zapis obrazu (JPG, BMP) oraz przebiegów danych (CSV) na zewnętrznym nośniku danych karta SD.
• Oprogramowanie FreeWave umożliwia rejestracje przebiegu w formie filmu w formacie wmv. Pamięć wewnętrzna umożliwia zapis 17 przebiegów. Na wyświetlaczu w jednym momencie można wyświetlić dwa zapisane przebiegi oraz dwa aktualne.
• Sterowniki LABVIEW
• Klasa energetyczna „A+”
• Waga: 2,5kg
• Wymiary: 310(szer.)x140(głęb.)x142(wys.)

Wyposażenie standardowe:

• Przewód zasilający
• Sondy oscylsokopowe – 2szt.
• Instrukcja obsługi w języku polskim oraz angielskim

Wyposażenie dodatkowe:

• GTL-242 kabel USB
• Przewód BNC-BNC
• Torba
