Opis

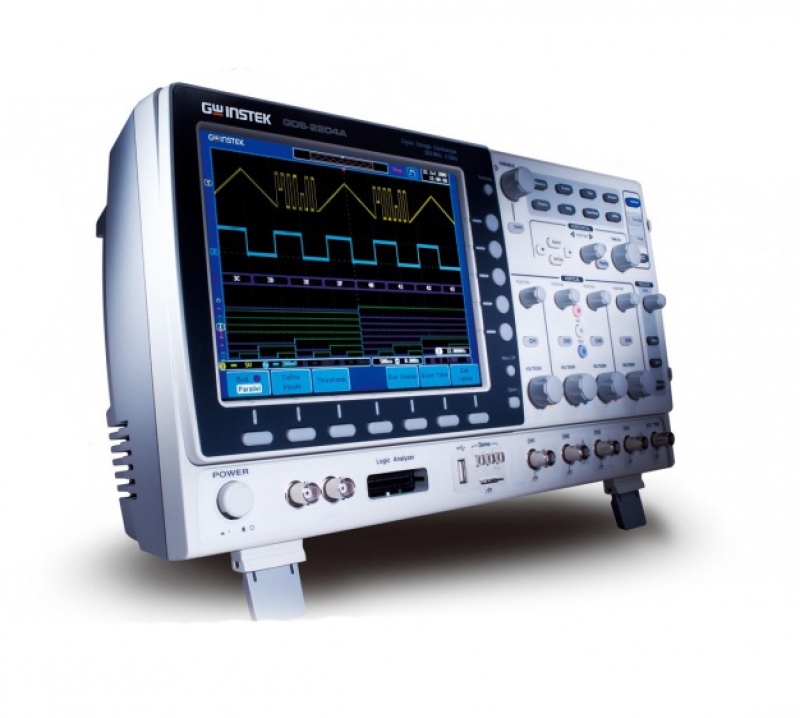

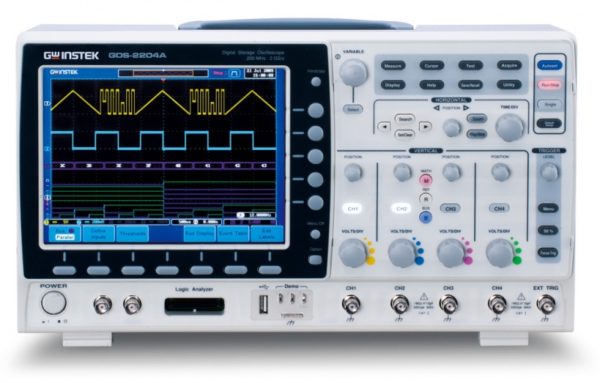

Oscyloskop cyfrowy GDS2204A 4x200MHz 2GSa/s, pamięć 2M, 80,000 wfm/s, 8 cali/ CAN/LIN I2C, SPI, UART Generator/ LAN,VGA

Oscyloskop firmy Good Will Instek należy do najwyższej klasy sprzetu pomiarowego oferując znakomitą jakość wykonania oraz korzystna cene.

Nowa seria oscyloskopów GDS2000A. Parametry, które wyróżniają serię GDS2000A od oscyloskopów konkurencji.

• Pasmo do 300MHz  (konkurencja do 200MHz)
• Szybkośc odświeżania 80000 WFM/sec (konkurencja do 50000 WFM/sec)
• Standard – funkcja Waveform Search (wyszukiwanie przebiegu)  (konkurencja brak lub opcja płatna)
• Standard – Waveform Segment (segmentowa pamieć) (konkurencja brak lub opcja płatna)
• Podstawa czasu od 1ns-100s
• Funkcja Go/No-Go
• Wyświetlacz 8cali SVGA 800*600
• Funkcje matematyczne +, -, *, /, FFT, FFTrms, d/dt ,∫dt,√
• 36 automatycznych pomiarów

Kluczowe parametry

• 200MHz pasmo, 4 kanały wejściowe
• 2GSa/s próbkowanie w czasie rzeczywistym oraz 100GSa/s ekwiwalentnym
• Pamięć 2M punkty
• Odchylanie pionowe 1mV /dz do 10V/dz
• Podstawa czasu 1ns/dz do 100s/dz
• Odświeżanie przebiegów 80,000 wfm/s
• Wyświetlacz 8 cali o rozdzielczości 800*600 TFT LCD
• Wbudowana segmentowa pamięć oraz funkcja wyszukiwania przebiegów dla lepszego zobrazowania długich przebiegów
• Okno Zoom oraz Play/Pause umożliwiają szybka nawigację i przegląd przebiegu
• 36 automatycznych funkcji pomiarowych
• Szeroki wybór interfejsów komunikacyjnych (Standard: USB; Opcja: LAN/GPIB)

Darmowe uaktualnienia:

WBUDOWANY REJESTRATOR DO 100GODZIN REJESTRACJI
DODATKOWE ZAINSTALOWANE FUNKCJE „DVM” ORAZ „H-EXPANSION”

DVM – cyfrowy miernik napiecia umożliwia pomiar napięcia AC/DC, DCRMS, oraz częstotliwości
H-Expansion – funkcja ułatwiająca inzynierom prace nad wdrażaniem nowych rozwiązań. Umozliwia ustawienie punktu wyzwlania w dowolnym miejscu na ekranie oscyloskopu. Funkcja wspomaga obserwację przebiegu bez poszukiwania ustawionego punktu wyzwalania.
CAN/LIN – opcje wyzwalania magistrali bus oraz dekodowania. Opcja analizatora stanów logicznych

Częstotliwość próbkowania w czasie rzeczywistym 2GSa/s i przepustowość do 300 MHz

80 000 wfm/s Szybkość aktualizacji kształtu fali i technika VPO

Częstotliwość aktualizacji kształtu fali wynosząca 80 000 wfm/s umożliwia użytkownikom dokładną akwizycję i badanie sygnałów rozruchowych i nieuchwytnych zakłóceń bez utraty jakichkolwiek szczegółów. Dzięki zaawansowanej technice przetwarzania sygnału, VPO (Visual Persistence Oscilloscope), wyświetlanie przebiegów w skali szarości na GDS-2000A odróżnia sygnały od siebie w zależności od częstotliwości ich występowania.

Upgrade do oscyloskopu sygnałów mieszanych (MSO)

Seria GDS-2000A zapewnia elastyczność łatwej konwersji z oscyloskopu DSO do oscyloskopu MSO (Mixed Signal Oscilloscope) zgodnie z koncepcją plug-and-play. Ponieważ na tylnym panelu dostępne są dwie komory wtykowe, które mogą pomieścić różne moduły wtykowe, DSO z serii GDS-2000A z modułem 8 lub 16 kanałów cyfrowych doskonale wykonuje funkcje MSO po zainstalowaniu modułu przez użytkownika. Funkcje analizy i dekodowania magistrali równoległej i szeregowej, takie jak I2C, SPI i UART, są obsługiwane po zainstalowaniu modułu. GDS-2000A jest uważany za skuteczne narzędzie w analizie sygnałów, diagnostyce problemów i debugowaniu.

Opcja generatora funkcyjnego

Moduł plug-in generatora funkcyjnego opartego na DDS (Direct Digital Synthesis) jest dostępny jako opcja serii GDS-2000A. Generator funkcji jest w stanie generować przebiegi sinusoidalne, trójkątne i kwadratowe, ze zmiennym cyklem pracy przebiegu kwadratowego. Dwa generatory funkcyjne mogą być używane w tym samym czasie, aby zapewnić podwójne sygnały wyjściowe. Dzięki źródłu bodźca, weryfikacja charakterystyki elektrycznej i funkcjonalności testowanego urządzenia (DUT) może być przeprowadzona w jednym DSO.

Projektowanie dla podłączonych opcji

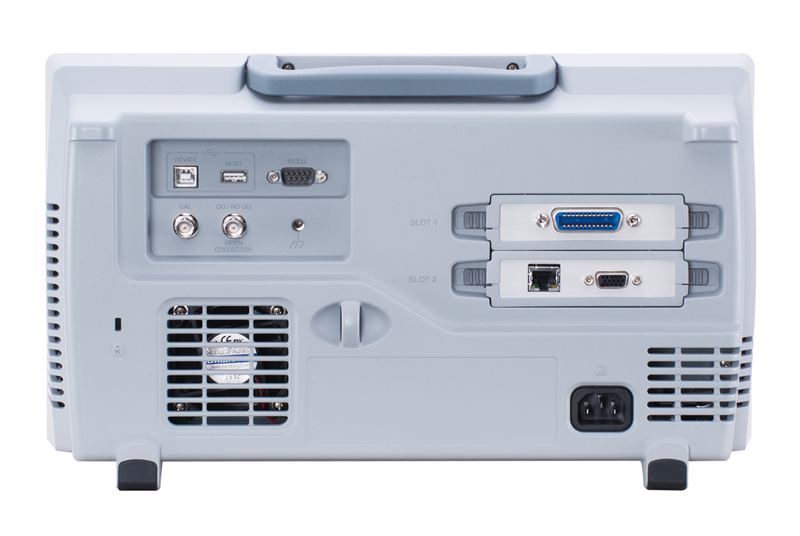

Oprócz modułów analizatora logicznego i generatora funkcyjnego, seria GDS-2000A oferuje również opcjonalny moduł interfejsu LAN/SVGA i moduł interfejsu GPIB do wyboru przez użytkownika. Modułowa konstrukcja zapewnia znaczną elastyczność, umożliwiając użytkownikowi modernizację DSO za pomocą opcji instalowanych w terenie po zakupie głównego korpusu. Dwa moduły mogą być używane jednocześnie jako maksymalna pojemność opcji GDS-2000A, które obejmują (1) 8-kanałowy analizator logiczny (2) 16-kanałowy analizator logiczny, (3) generator funkcji DDS (4) moduł interfejsu LAN/SVGA, (5) moduł interfejsu GPIB.

Okno powiększenia

Seria GDS-2000A jest wyposażona w funkcję Zoom Window, która umożliwia użytkownikom wyświetlanie szczegółowego, powiększonego kształtu fali znajdującego się w oknie Zoom Window. W trybie Zoom, cały przychodzący przebieg i kursory zakresu powiększenia są wyświetlane w górnym oknie, a szczegóły przebiegu w oknie Zoom są wyświetlane w dolnym oknie. Użytkownicy mogą dostroić powiększony zakres, dostosowując wybór Time/Div i przesuwać okno, obracając pokrętło przewijania POSITION.

ODTWARZANIE / PAUZA

Przycisk odtwarzania/pauzy (?/?) na panelu przednim może być kontrolowany w celu automatycznego przeglądania całych przebiegów przychodzących poprzez przesuwanie okna Zoom po wyświetlaczu, co umożliwia użytkownikowi dalsze badanie interesujących go zdarzeń. Szybkość przeglądania i kierunek przesuwania powiększonego ekranu można dostosować do wymagań użytkownika. Przewijanie ekranu można wstrzymać, naciskając przycisk „pauza”. Współpracując ze znacznikami wyszukiwania, funkcja odtwarzania/pauzy znacznie ułatwia czasochłonne zadanie zlokalizowania i zbadania interesujących zdarzeń w różnych miejscach w całej pamięci.

Wyszukiwanie kształtu fali i znaczniki

2-megapunktowa długość rekordu oznacza, że w rzeczywistości przetwarzanych i wyświetlanych jest ponad tysiące punktów danych przebiegu. Wpływ na inżynierów ma sposób, w jaki mogą skutecznie uzyskać dostęp do interesujących ich zdarzeń wśród ogromnej ilości danych. Seria GDS-2000A oferuje funkcje wyszukiwania, które przyspieszają nawigację po całych danych przebiegu, dzięki czemu inżynierowie mogą skutecznie zlokalizować interesujące ich zdarzenia. Warunki wyszukiwania przebiegów są ustawiane poprzez wybranie typu wyszukiwania i określenie ustawień progu. Wszystkie zgodne przebiegi zostaną oznaczone, a całkowita liczba zdarzeń zostanie zliczona i wyświetlona. Użytkownik może użyć klawisza strzałki do przodu lub do tyłu, aby nawigować między interesującymi go zdarzeniami. Naciśnij przycisk Set/Clear, aby umieścić (lub usunąć) znacznik na przebiegu. Do wyboru są cztery typy wyszukiwania, w tym Edge, Pulse Width, Runt i Rise/Fall Times. Dodatkowy typ magistrali można wybrać w przypadku, gdy kanał cyfrowy jest wyposażony.

Segmentowana pamięć

Podczas opracowywania systemów i obwodów inżynierowie poświęcają większość czasu i zasobów na diagnostykę i rozwiązywanie problemów za pomocą DSO. W wielu przypadkach tylko niewielka część danych przebiegu jest przedmiotem rzeczywistego zainteresowania. W związku z tym, efektywność wykorzystania przestrzeni pamięci została zwiększona – jeśli DSO przetwarza tylko istotne przebiegi i ignoruje te nieistotne – co oznacza, że więcej danych może być przetwarzanych w pamięci 2Mega. Seria GDS-2000A posiada zalety pamięci segmentowej, jak wspomniano powyżej. Po aktywacji pamięć 2M jest dzielona na określoną przez użytkownika liczbę segmentów. Zgodnie z warunkami wyzwalania, dane 1k punktów będą przechowywane w każdym segmencie pamięci. Maksymalna liczba segmentów wynosi do 2 048 z rozdzielczością 8ns. Jest to przydatne do analizy dekodowania magistrali szeregowej, impulsów, zakłóceń jitterowych, przebiegów runt i inrush. Krotne naciśnięcie przycisku odtwarzania/pauzy (?/?) może odtwarzać segment od pierwszego do ostatniego, a także wstrzymywać i odtwarzać wstecz. Sterowanie pokrętłem przewijania ułatwia szybkość odtwarzania, dzięki czemu użytkownicy mogą szybko przeskoczyć do jednego konkretnego segmentu spośród wszystkich. Co więcej, Segment Analysis może być używany do analizy statystyk.

Oscyloskop sygnałów mieszanych (MSO)

Dzięki wbudowanemu modułowi 8 lub 16 kanałów cyfrowych, 12- lub 20-kanałowy oscyloskop MSO można rozbudować z DSO poprzez instalację na miejscu. Funkcje analizy i dekodowania magistrali równoległej i szeregowej, takie jak I2C, SPI i UART, będą przetwarzane po instalacji modułu.

Poza tym może mierzyć sygnał cyfrowy i analogowy wbudowanego obwodu za pomocą odpowiedniej funkcji wyzwalania. Następnie analizuje, czy sekwencja taktowania jest prawidłowa, czy nie.

Kompletne funkcje wyzwalania

GDS-2000A oferuje bogate funkcje wyzwalania, oprócz Edge, Delay, Pulse Width, Alternate, Single, Rise & Fall Time Trigger, GDS-2000A zapewnia również Video i Runt Trigger. Funkcje analizy i dekodowania magistrali równoległej i szeregowej, takie jak I2C, SPI i UART, są obsługiwane po zainstalowaniu modułu 8 lub 16 kanałów cyfrowych. Kompletne funkcje wyzwalania sprawiają, że GDS-2000A jest najlepszym wyborem w swojej klasie do przechwytywania i analizy wszelkiego rodzaju sygnałów.

36 Pomiar automatyczny

Miernik GDS-2000A oferuje do 36 pomiarów kształtu fali, w tym pomiary napięcia/prądu, czasu/częstotliwości i opóźnienia. 8 z 36 pomiarów można wybrać do jednoczesnego wyświetlania na jednym ekranie. W trybie statystycznym użytkownicy mogą analizować średnią, maksimum, minimum i odchylenie standardowe przechwyconego przebiegu. Dzięki dużej ilości analizowanych statystyk użytkownicy mogą zapewnić integralność sygnału i nieprawidłowych przebiegów.

Wyzwalanie i analiza magistrali CAN/LIN

Autobusy CAN i LIN są najpopularniejszymi standardowymi protokołami dla elektroniki samochodowej. Użytkownicy mogą bezpłatnie pobrać oprogramowanie do wyzwalania i analizy magistrali CAN/LIN ze strony internetowej GW Instek, aby zwiększyć możliwości analizy oprogramowania analizatora logicznego GDS-2000A. Magistrala CAN jest często wykorzystywana do transmisji sygnałów elektronicznych w systemach bezpieczeństwa. Magistrala LIN jest często wykorzystywana do sterowania i obsługi peryferyjnych urządzeń elektronicznych. Użytkownicy mogą znacznie zwiększyć wydajność badań i rozwoju elektroniki samochodowej poprzez instalację oprogramowania.

DATA LOG

Po zainstalowaniu oprogramowania DataLog użytkownicy mogą obserwować zmiany kształtu fali przez długi czas, aby zapewnić niezawodność produktów. Funkcja DataLog pozwala użytkownikom na ustawienie ram czasowych i interwałów przechowywania danych w oparciu o ich wymagania testowe. Dane mogą być przechowywane w postaci przebiegów lub pliku CSV dla każdego kanału. Dane mogą być przechowywane w pamięci USB, GDS-2000A lub na komputerze zdalnym za pośrednictwem sieci LAN.

ZAAWANSOWANA LOGIKA

W analizie obwodów logicznych „OR”, „AND”, „NOR” i „NAND” cztery analizy logiczne są wymagane i najbardziej podstawowe. Użytkownicy mogą bezpłatnie pobrać i zainstalować oprogramowanie Advanced Logic na swoim urządzeniu GDS-2000A wyposażonym w analizator logiczny, aby ulepszyć funkcję wyzwalania logicznego i analizy obwodów cyfrowych.

DVM

Zintegrowany cyfrowy miernik napięcia, skutecznie i jednocześnie monitorujący napięcie, częstotliwość oraz wyzwalający i mierzący skomplikowane sygnały cyfrowe przy ograniczonych zasobach, sprawia, że ta funkcja DVM jest ogromnym mnożnikiem wydajności, aby łatwo radzić sobie z problemami i zmianami, które mogą napotkać użytkownicy.

H-Expansion

Zaletą H-Expansion jest to, że inżynierowie mogą przesunąć punkt wyzwalania do dowolnej pozycji na ekranie i rozszerzyć stały punkt. Inżynierowie mogą obserwować rozszerzone przebiegi z dużą szczegółowością bez utraty obserwacji punktu wyzwalania.

Opcja generatorów sygnałów DDS

GDS-2000A oferuje opcje dwóch zestawów generatorów funkcyjnych. Generatory funkcyjne mogą wytwarzać różne kształty fal, takie jak sinusoidalne, kwadratowe, trójkątne i impulsowe. Dzięki temu źródłu bodźców, charakterystyka elektryczna i funkcjonalność DUT może być testowana w jednym urządzeniu GDS-2000A, które spełnia wymagania pomiarowe w wielu wymiarach.

Obsługa różnych interfejsów

Dwa standardowe interfejsy USB znajdujące się zarówno na panelu przednim, jak i tylnym służą do łatwego dostępu do przechowywanych danych. Port urządzenia USB na tylnym panelu jest dostępny do zdalnego sterowania lub wydruku papierowego za pomocą drukarki zgodnej ze standardem PictBridge. Moduł interfejsu SVGA/LAN (opcja) i moduł interfejsu GPIB (opcja) są dostępne dla aplikacji ATE. Wyjście wideo SVGA (opcja z LAN) umożliwia przesyłanie wyników do zewnętrznego projektora lub dużych ekranów.
