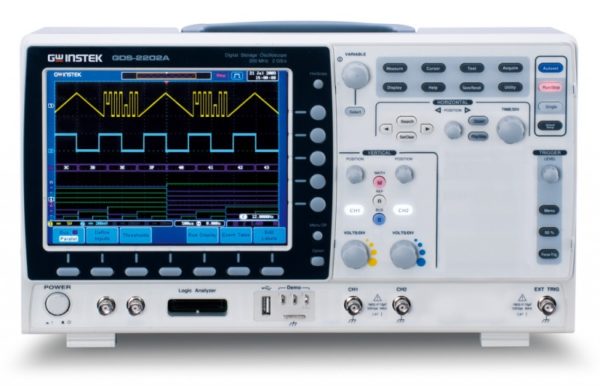

| Specyfikacja |
| ? |
GDS-2072A |
GDS-2074A |
GDS-2102A |
GDS-2104A |
GDS-2202A |
GDS-2204A |
GDS-2302A |
GDS-2304A |
| Kanały |
2ch+Ext |
4ch+Ext |
2ch+Ext |
4ch+Ext |
2ch+Ext |
4ch+Ext |
2ch+Ext |
4ch+Ext |
| Pasmowość |
DC~70MHz
(-3dB) |
DC~70MHz
(-3dB) |
DC~100MHz
(-3dB) |
DC~100MHz
(-3dB) |
DC~200MHz
(-3dB) |
DC~200MHz
(-3dB) |
DC~300MHz
(-3dB) |
DC~300MHz
(-3dB) |
| Czas narastania |
5ns |
5ns |
3,5ns |
3,5ns |
1.75ns |
1,75ns |
1,17ns |
1.17ns |
|
Limit przepustowości |
20MHz |
20MHz |
20MHz |
20MHz |
20M/100MHz |
20M/100MHz |
20M/100M
/200MHz |
20M/100M
/200MHz |
| Pionowo |
| Rozdzielczość |
8 bit |
| :1mV*~10V/div(*:gdy skala pionowa jest ustawiona na 1mv/div, limit szerokości pasma zostanie automatycznie ustawiony na 20MHz) |
| Sprzężenie wejściowe |
AC, DC, GND |
| Impedancja wejściowa |
1MΩ// 16pF ok. |
| Dokładność wzmocnienia DC |
±(3% X |Readout| + 0.1div + 1mV), gdy wybrano 2mV/div lub więcej
±(5% X |Readout| + 0.1div + 1mV) po wybraniu 1mV/div;
|
| Polarność |
Normalna & Odwrócona |
| Maksymalne napięcie wejściowe |
300V (DC+AC Peak), CAT I |
| Zakres pozycji przesunięcia |
1mV/div ~ 20mV/div : ±0.5V |
| 50mV/div ~ 200mV/div : ±5V |
| 500mV/div ~ 2V/div : ±25V |
| 5V~10V/div : ±250V |
| Przetwarzanie sygnału falowego |
+, -, ×, ÷, FFT, FFTrms, d/dt, ∫dt, √ |
| ? |
FFT:Wielkość widmowa. Ustaw skalę pionową FFT na liniową RMS lub dBV RMS, a okno FFT na prostokątne, Hamminga, Hanninga lub Blackmana-Harrisa. |
| Trigger |
| Źródło |
CH1, CH2, CH3*, CH4*, Line, EXT, D0-D15** |
| *tylko modele czterokanałowe ;** Tylko opcja analizatora logicznego |
| Tryb wyzwalania |
Auto (obsługuje tryb Roll dla 100 ms/div i wolniej), Normal, Single |
| Typ wyzwalacza |
Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, tme out, Event-Delay(1~65535 events), Time-Delay(10nS~10S), Logic*, Bus* (*z opcją DS2-08LA lub DS2-16LA) |
|
|
| Zakres Holdoff |
10ns~10s |
| Sprzężenie |
AC, DC, LF rej. , HF rej. , Noise rej. |
| Czułość |
DC ~ 100MHz Około 1div lub 1.0mV |
| ? |
100MHz ~ 200MHz Około 1.5div lub 15mV |
| ? |
200MHz ~ 300MHz Około 2div lub 20mV |
| Wyzwalanie zewnętrzne |
| Zakres |
±15V |
| Czułość |
DC ~ 100MHz Około 100mV |
| 100MHz ~ 200MHz Około 150mV |
| 200MHz ~ 300MHz Około 150mV |
| Impedancja wejściowa |
1MΩ±3%~16pF |
| Pozioma |
| Zakres podstawy czasu |
1ns/div ~ 100s/div (1-2-5 przyrostów) |
| ROLL: 100ms/div ~ 100s/div |
| Pre-trigger |
Maksymalnie 10 div |
| Post-trigger |
Maksymalnie 1000 div. |
| Dokładność |
±20 ppm w dowolnym przedziale czasu ≥ 1 ms |
| Częstotliwość próbkowania w czasie rzeczywistym |
Maks.: 2GSa/s |
| Częstotliwość próbkowania ET |
Maksymalnie 100GSa/s dla wszystkich modeli |
| Długość rekordu |
Max:2Mpts |
| Tryb akwizycji |
Normalny, Średni, Wykrywanie szczytów, Pojedynczy |
| Wykrywanie wartości szczytowych |
2ns (typowo) |
| Średnia |
do wyboru od 2 do 256 |
| Tryb X-Y |
| Wejście osi X |
Kanał 1; Kanał 3* |
| *tylko modele czterokanałowe |
| Wejście osi Y |
Kanał 2; Kanał 4* |
| ? |
*tylko modele czterokanałowe |
| Phase Shift |
±3° przy 100kHz |
| Kursory i pomiary |
| Kursory |
Dostępna amplituda, czas, bramkowanie; jednostka: sekundy(s), Hz(1/s), faza(stopień), racja(%) |
| Pomiar automatyczny |
36 zestawów: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| Funkcja panelu sterowania |
Pomiar kursorów |
| Licznik automatyczny |
6 cyfr, zakres od minimum 2 Hz do znamionowej szerokości pasma |
| Autoset |
Jednoprzyciskowa, automatyczna konfiguracja wszystkich kanałów dla systemów pionowych, poziomych i wyzwalania, z funkcją cofania Autoset |
| Zapisz ustawienia |
20 ustawień |
| Zapisz przebieg |
24set |
| Wyświetl |
| Typ wyświetlacza TFT LCD |
8″ kolorowy wyświetlacz TFT LCD SVGA |
| Rozdzielczość wyświetlacza |
800 pikseli w poziomie × 600 pikseli w pionie (SVGA) |
| Interpolacja |
Sin(x)/x & Równoważne próbkowanie czasu |
| Wyświetlanie kształtu fali |
Kropki, wektory, zmienna trwałość (16ms~10s), nieskończona trwałość |
| Częstotliwość aktualizacji kształtu fali |
80 000 przebiegów na sekundę, maksymalnie |
| Siatka wyświetlania |
8 x 10 podziałów |
| Interfejs |
| RS232C |
Złącze męskie X1 DB-9 |
| Port USB |
USB 2.0 High-speed host port X2, USB High-speed 2.0 device port X1 |
| Port Ethernet |
Złącze RJ-45, 10/100 Mb/s z HP Auto-MDIX (opcja) |
| Go-NoGo BNC |
Wyjście TTL typu otwarty kolektor 5 V maks. 10 mA |
| Port wideo SVGA |
Wyjście SVGA (opcja) |
| GPIB |
Moduł GPIB (opcja) |
| Blokada typu Kensington |
Gniazdo zabezpieczające na tylnym panelu łączy się ze standardową blokadą typu Kensington. |
|
