Zaawansowana technologicznie platforma oscyloskopów cyfrowych

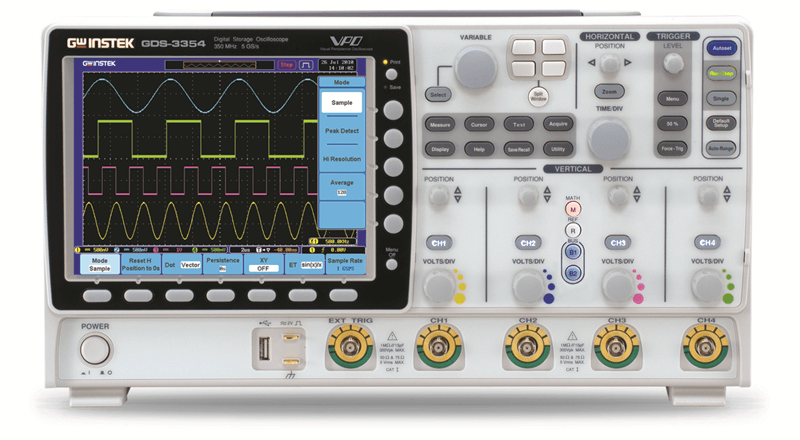

Seria GDS-3000 to nowa platforma wyposażona w 4 kanały wejściowe, pasmo przenoszenia 500 MHz, częstotliwość próbkowania 5 GSa/s oraz wyświetlacz przebiegów VPO. Funkcja podzielonego ekranu została zaprojektowana z myślą o spełnieniu wymagań testów wielookienkowych i wielosygnałowych w dziedzinie badań naukowych i produkcji. Dostępne jest opcjonalne oprogramowanie do analizy mocy oraz opcjonalne oprogramowanie do analizy magistrali szeregowej, które ułatwiają inżynierom zadania związane z testowaniem i produkcją powiązanych produktów.
Trzy nowe sondy różnicowe, GDP-025, GDP-050 i GDP-100, oraz dwie nowe sondy prądowe, GCP-005, GCP-020, GCP-100 i GCP-530 oraz GCP-1030, są dostarczane wraz z serią GDS-3000, aby zapewnić kompleksowe rozwiązania dla szerokiego zakresu zastosowań w sektorach przemysłowym, usługowym i edukacyjnym. Seria GDS-3000, zaawansowana technologicznie platforma wyposażona w przemyślane funkcje, zapewnia bardzo wysoką wartość dla klienta zarówno na rynku ogólnym, jak i profesjonalnym.
VPO – technologia przetwarzania sygnału oscyloskopu z efektem utrwalenia obrazu
WYJĄTKOWA FUNKCJA PODZIELONEGO EKRANU
Unikalna funkcja podzielonego ekranu serii GDS-3000 pozwala na niezależną obsługę każdego kanału wejściowego z odpowiednimi ustawieniami i wyświetlaniem przebiegu. Wybór podstawy czasu, czułości pionowej i wyzwalacza można wykonać osobno dla każdego kanału, a przebieg każdego sygnału wejściowego może być wyświetlany w osobnej części ekranu. Ta funkcja, będąca niemal czterema oscyloskopami cyfrowymi w jednym, jest bardzo przydatna w zastosowaniach, które wymagają jednoczesnego podglądu szczegółów wielu przebiegów o bardzo różnych charakterystykach. 8-calowy wyświetlacz LCD o wysokiej rozdzielczości 800×600 sprawia, że podzielony ekran zapewnia przyjemne środowisko do obserwacji szczegółów złożonych sygnałów.
PEŁEN ZESTAW FUNKCJI TRIGGEROWYCH
Unikalna funkcja podzielonego ekranu serii GDS-3000 pozwala na niezależną obsługę każdego kanału wejściowego z odpowiednimi ustawieniami i wyświetlaniem przebiegu. Wybór podstawy czasu, czułości pionowej i wyzwalacza można dokonać osobno dla każdego kanału, a przebieg każdego sygnału wejściowego może być wyświetlany w osobnej części ekranu. Ta funkcja, zbliżona do posiadania czterech oscyloskopów cyfrowych w jednym urządzeniu, jest bardzo przydatna w zastosowaniach, w których konieczne jest jednoczesne obserwowanie szczegółów wielu przebiegów o bardzo różnych charakterystykach. 8-calowy wyświetlacz LCD o wysokiej rozdzielczości 800×600 sprawia, że podzielony ekran zapewnia komfortowe środowisko do obserwacji szczegółów złożonych sygnałów.
PEŁEN ZESTAW FUNKCJI TRIGGEROWYCH
Oprócz wyzwalania zboczem seria GDS-3000 oferuje również różne funkcje wyzwalania, w tym wideo, szerokość impulsu, runt, czas narastania i opadania (określona długość czasu), alternatywę, opóźnienie czasowe, opóźnienie zdarzeniowe oraz blokadę. Wysoka częstotliwość próbkowania, przetwarzanie i wyświetlanie sygnału VPO oraz elastyczna funkcja wyzwalania sprawiają, że seria GDS-3000 jest potężnym narzędziem do rejestrowania przebiegów i wyświetlania różnych typów sygnałów.
AUTOMATYCZNY ZAKRES DLA PODSTAWY CZASOWEJ I SKALI PIONOWEJ
Funkcja Auto Range automatycznie dostosowuje podstawę czasu i/lub skalę pionową wyświetlanego przebiegu, gdy zmienia się częstotliwość i/lub amplituda sygnału wejściowego. Funkcja ta zapewnia użytkownikowi wygodę, ponieważ DSO zawsze wyświetla przebieg na ekranie w odpowiedni sposób, śledząc zmiany częstotliwości i amplitudy sygnału wejściowego. Jest to szczególnie przydatne, gdy użytkownik musi na przemian badać i testować wiele punktów obwodu zawierających sygnały o różnych częstotliwościach i amplitudach.
POWIĘKSZANIE W PODWÓJNYM OKNIE WYŚWIETLACZA
Funkcja powiększania okna w serii GDS-3000 zapewnia tryb podwójnego wyświetlania, umożliwiający jednoczesne wyświetlanie głównego przebiegu oraz powiększonego fragmentu przebiegu. W trybie „Zoom” można wybrać szerokość i położenie okna powiększenia nad głównym przebiegiem, aby uzyskać powiększony przebieg niezbędny do szczegółowej obserwacji. Aby szybko i dokładnie przesunąć okno powiększenia do oczekiwanej pozycji, tryb „Coarse” (Zgrubny) pomaga natychmiast przesunąć okno do potrzebnej pozycji, a tryb „Fine” (Precyzyjny) zapewnia precyzyjną regulację w celu dokładnego umieszczenia okna w odpowiednim miejscu.
28 POMIARY AUTOMATYCZNE
Seria GDS-3000 obsługuje jednoczesny pomiar do 28 elementów przebiegu pogrupowanych w trzy główne parametry przebiegu: pomiary amplitudy, czasu i opóźnienia. Tryby wyświetlania obejmują tryb indywidualny oraz tryb wyświetlania wszystkich. Pierwszy z nich pozwala wyświetlić dowolne 8 pomiarów automatycznych, podczas gdy drugi wyświetla wszystkie pomiary automatyczne dla danego kanału.
FUNKCJA TESTOWA FFT
Aby obserwować składowe częstotliwości podstawowej i harmonicznych sygnału, często wykorzystuje się funkcję FFT w cyfrowym oscyloskopie z pamięcią. Zazwyczaj tradycyjną jednostką FFT jest decybel (dB). Jednak przy użyciu dB czasami trudno jest zidentyfikować częstotliwość podstawową sygnału w zakłóconym widmie. Dzięki funkcji FFTrms seria GDS-3000 może wyraźnie wyświetlać częstotliwość podstawową zarejestrowanego przebiegu.
Funkcja FFT w GDS-3000 obsługuje okna prostokątne, Hamminga, Hanninga i Blacka-Harrisa.
TRZY OPCJE IMPEDANCJI WEJŚCIOWEJ
Użytkownik ma do wyboru trzy wartości impedancji wejściowej: 1 M, 75 i 50. Elastyczność wyboru impedancji, w tym 1 M zapewniająca minimalny efekt obciążenia, 75 dostosowana do zastosowań związanych z transmisją wideo oraz 50 dostosowana do zastosowań związanych z komunikacją RF, rozszerza zakres zastosowań serii GDS-3000.
TRYB X-Y
Tryb X-Y w GDS-3000 definiuje CH1 i CH3 jako oś poziomą, a CH2 i CH4 jako oś pionową, umożliwiając jednoczesne wyświetlanie 2 zestawów wzorów X-Y. Elementy pomiarowe obejmują wzory prostokątne, biegunowe, iloczynowe i współczynnikowe, które pasują do większości popularnych zastosowań X-Y. Wzór X-Y i przebiegi w dziedzinie czasu mogą być wyświetlane na ekranie jednocześnie. Dwa kursory na przebiegach w dziedzinie czasu umożliwiają identyfikację lokalizacji powiązanych z kursorem na wyświetlaczu wzorca X-Y.
OPROGRAMOWANIE Z MOŻLIWOŚCIĄ ROZSZERZENIA
Seria GDS-3000 umożliwia przyszłą instalację dodatkowego oprogramowania użytkowego w siedzibie użytkownika. Zapewnia to otwarte środowisko dla opcjonalnej aktualizacji oprogramowania i wbudowania dodatkowych funkcji, gdy tylko użytkownik serii GDS-3000 tego potrzebuje. Elastyczność platformy instalacyjnej oprogramowania sprawia, że używany oscyloskop cyfrowy jest zawsze aktualny.
PODGLĄD PLIKU PRZEBIEGU
GDS-3000 zapewnia zoptymalizowany interfejs operacyjny do przeglądania zrzutów ekranu. Zazwyczaj oscyloskop może przechowywać duże ilości danych przebiegów po długim okresie czasu. Aby zapobiec sytuacji, w której inżynierowie wybierają niewłaściwy plik spośród dużej liczby zapisanych plików przebiegów, można skorzystać z funkcji podglądu zrzutu ekranu, która pozwala obejrzeć plik przebiegu bez otwierania go, dzięki czemu obsługa oscyloskopu jest bardziej wydajna i wygodna.
BEZPŁATNE OPROGRAMOWANIE DO ZDALNEGO STEROWANIA
Korzystanie z portu USB w połączeniu z oprogramowaniem do zdalnego monitorowania FreeWave to najłatwiejszy i najwygodniejszy sposób na przechwytywanie danych z serii GDS-3000. Dzięki FreeWave zrzut ekranu można zapisać jako plik graficzny (.bmp/.jpg), dane przebiegu (.csv) można rejestrować, a pliki wideo (.wmv) można nagrywać w czasie rzeczywistym. FreeWave nie tylko monitoruje i rejestruje przebiegi przez długi czas, ale umożliwia również przeglądanie wcześniej zarejestrowanych przebiegów. Ustawienia przyrządu można nawet konfigurować bez konieczności nauki skomplikowanej składni wiersza poleceń. Dzięki prostemu interfejsowi użytkownika i rozbudowanym funkcjom FreeWave pozwala w pełni wykorzystać możliwości GDS-3000 przy niewielkim wysiłku.
OBSŁUGA RÓŻNYCH INTERFEJSÓW
Dwa szybkie porty USB 2.0 Host, umieszczone zarówno na panelu przednim, jak i tylnym, służą do łatwego dostępu do zapisanych danych. Na panelu tylnym znajduje się port USB Device, który umożliwia zdalne sterowanie oraz drukowanie na drukarce zgodnej ze standardem PictBridge. Interfejsy RS-232 i LAN są standardowo dostępne do komunikacji systemowej i zastosowań ATE. Port wyjścia wideo SVGA umożliwia przesyłanie obrazu z ekranu oscyloskopu cyfrowego do zewnętrznego projektora lub monitora w celu zdalnego monitorowania lub obserwacji na dużym ekranie. Adapter GPIB na USB jest dostępny jako opcja do konwersji interfejsu poprzez port USB Device na panelu przednim.
OPROGRAMOWANIE DO ANALIZY MAGISTRALI SZEREGOWEJ OBSŁUGUJĄCE I2C, SPI I UART (OPCJONALNIE)
Oprogramowanie do analizy magistrali szeregowej
Seria GDS-3000 oferuje dwa dedykowane przyciski
Ponieważ technologia magistrali szeregowej jest szeroko stosowana w aplikacjach wbudowanych, prawidłowe wyzwalanie i analiza przepływających danych, sygnałów sterujących oraz powiązanych przebiegów impulsowych w komunikacji magistrali szeregowej stanowiło trudne zadanie i wyzwanie dla inżynierów projektantów. Oprogramowanie do analizy magistrali szeregowej serii GDS-3000 zawiera kompletne narzędzia analityczne do wyzwalania i dekodowania powszechnie stosowanych interfejsów magistrali szeregowej, w tym I2C, SPI i UART. Użytkownik nie musi tracić czasu na studiowanie szczegółów regulacji magistrali szeregowej, wystarczy, że ustawi warunek wyzwalania w GDS-3000, aby uzyskać interesujące go sloty danych.
OPROGRAMOWANIE DO ANALIZY MOCY DO POMIARÓW ZASILACZY (OPCJONALNE)
Jakość energii
Harmoniczne
Tętnienia
Prąd rozruchowy
Oprogramowanie do analizy mocy zawiera cztery funkcje pomiarowe, w tym jakość mocy, harmoniczne, tętnienia i prąd rozruchowy. Funkcja analizy jakości mocy umożliwia pomiary napięcia, prądu, częstotliwości, mocy i innych parametrów związanych z jakością w celu poprawy wydajności źródła zasilania. Funkcja analizy harmonicznych przeprowadza ocenę zniekształceń przebiegu mocy i dostarcza dane z testów harmonicznych do projektowania źródeł zasilania i kontroli jakości. Funkcja ta jest zgodna z normą IEC 61000-3-2. Funkcja pomiaru tętnień, rejestrująca tętnienia i szumy nakładające się na przebieg prądu stałego, służy do oceny jakości źródła prądu stałego. Funkcja pomiaru prądu rozruchowego służy do pomiaru prądu rozruchowego, który może spowodować uszkodzenie obwodów urządzenia.
