Opis produktu – Oscyloskop XDS3202A 14 bitów, 200MHz, 40M, dotykowy ekran, dekodowanie, VGA

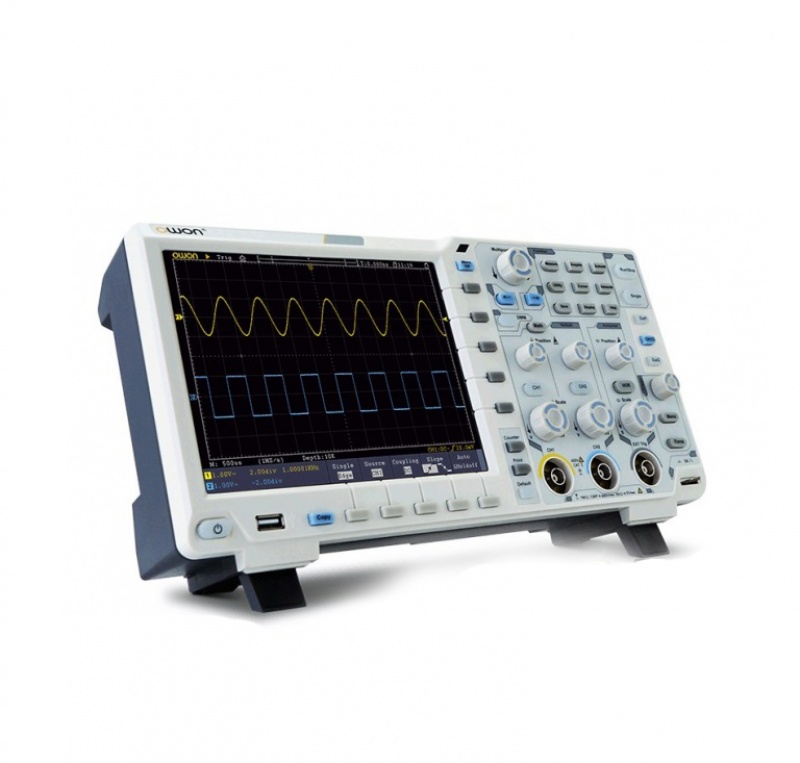

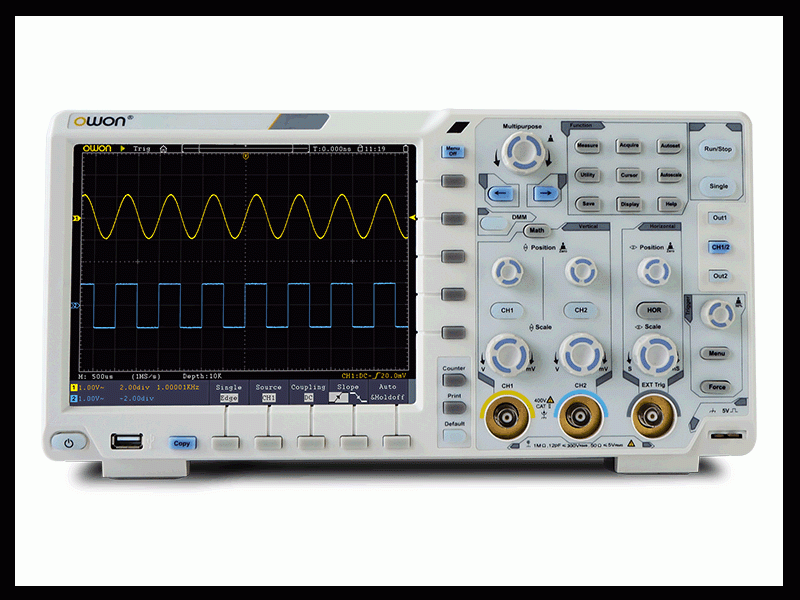

Oscyloskop XDS3202A 14 bitów, 2x200MHz, 40M, dotykowy ekran, Dekodowanie , VGA– SPECYFIKACJA MODELU
- Pasmo 200MHz
- Kanały 2
- Max. napięcie wejściowe 300Vrms
- Czas narastania ≤1,7ns
- Próbkowanie w czasie rzeczywistym 1GSa/s
- Szybkość odświeżania przebiegów 75,000 wfms/s
- Rozdzielczość pionowa 8 bitów
- Impedancja wejściowa 1MΩ±2%, 15pF +/-5pF
- Izolacja kanałów: 50Hz 100:1, 10MHz 40:1

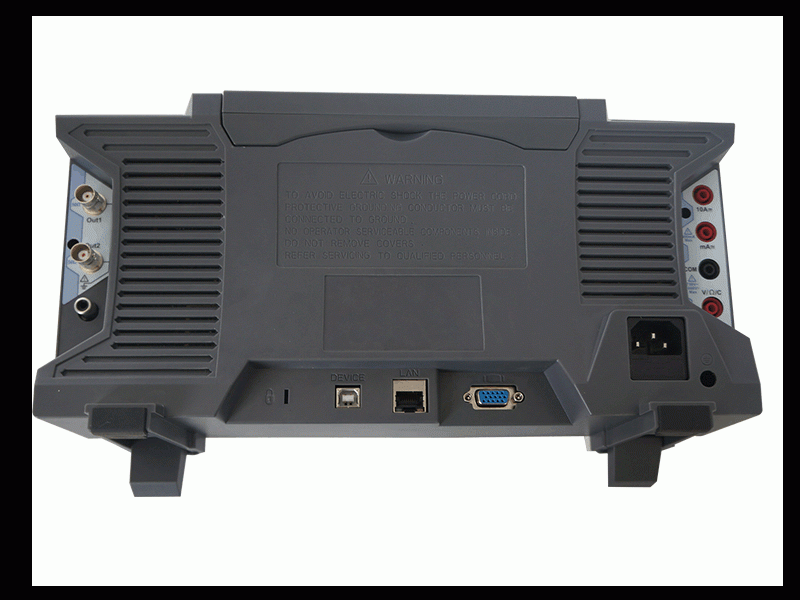

- Interfejsy: USB host/device; USB port dla PictBridge, LAN, VGA, Trig Pass/Fail
- Dokładność ±(3%+0,05dz)
- Zasilanie sieciowe
- Parametry oscyloskopu:
- Czułość wejściowa 1mV-10V/dz
- Podstawa czasu 1ns-1000s
- Pamięć: 40M punktów na kanał
- Tryb Poświaty / Uśrednianie
- Tryb XY
- Pomiary automatyczne oraz kursorowe: Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
- Wyzwalanie : Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, oraz CAN
- Dekodowanie magistral: I2C, SPI, RS232, oraz CAN
- Typ wyzwalania Auto, Normal, oraz Single
- Funkcje matematyczne ＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, Funkcje definiowane przez użytkownika, filtry cyfrowe (low pass, high pass, band pass, band reject)
- Autodopasowanie (AUTOSET)
- Podzielnia sondy 1X, 10X, 100X, 1000X
- Pamięć przebiegów 100
- Menu w języku polskim
- Wbudowany częstościomierz
- Wyświetlacz kolorowy 8” LCD TFT, 800×600
- Wymiary 340mm x 177mm x 90mm
opcjonalnie możliwość dokupienia akumulatora i pracy bez zasilania sieciowego.
