P1.7.6 Akustyczny efekt Dopplera – Leybold

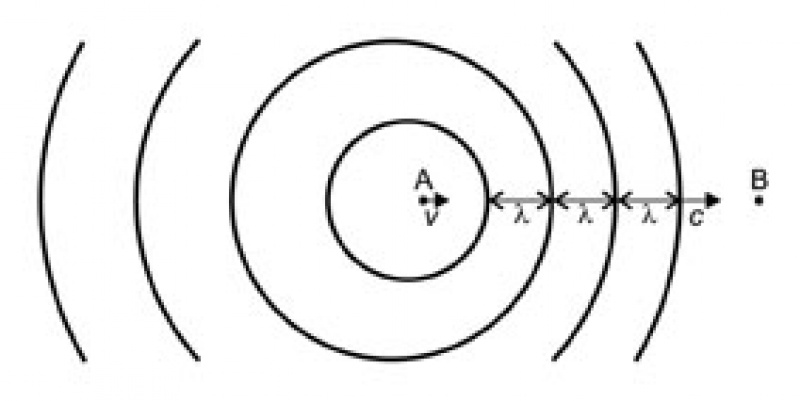

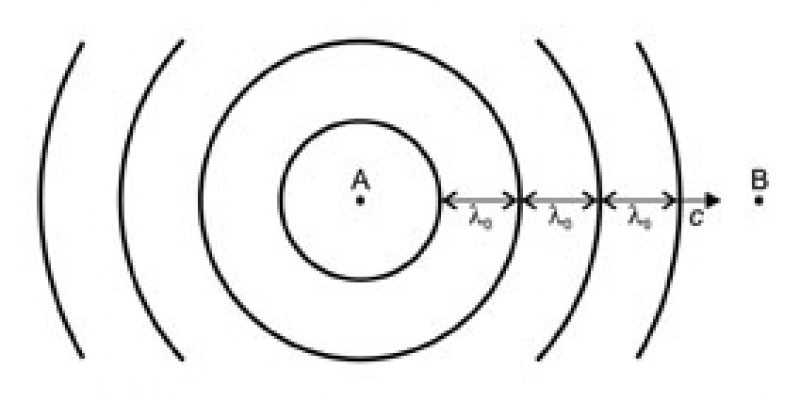

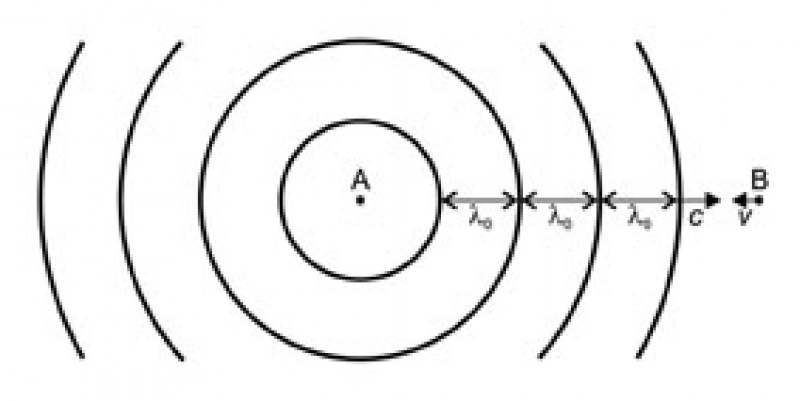

Zmiana obserwowanej częstotliwości dla ruchu względnego nadajnika i odbiornika w odniesieniu do medium propagacji jest nazywana akustycznym zjawiskiem Dopplera. Jeśli nadajnik o częstotliwości f₀ porusza się z prędkością v względem odbiornika będącego w spoczynku, odbiornik mierzy częstotliwość. Zmiana częstotliwości f – f₀ jest proporcjonalna do częstotliwości f₀. Tym samym sugeruje się badanie akustycznego zjawiska Dopplera na falach ultradźwiękowych.

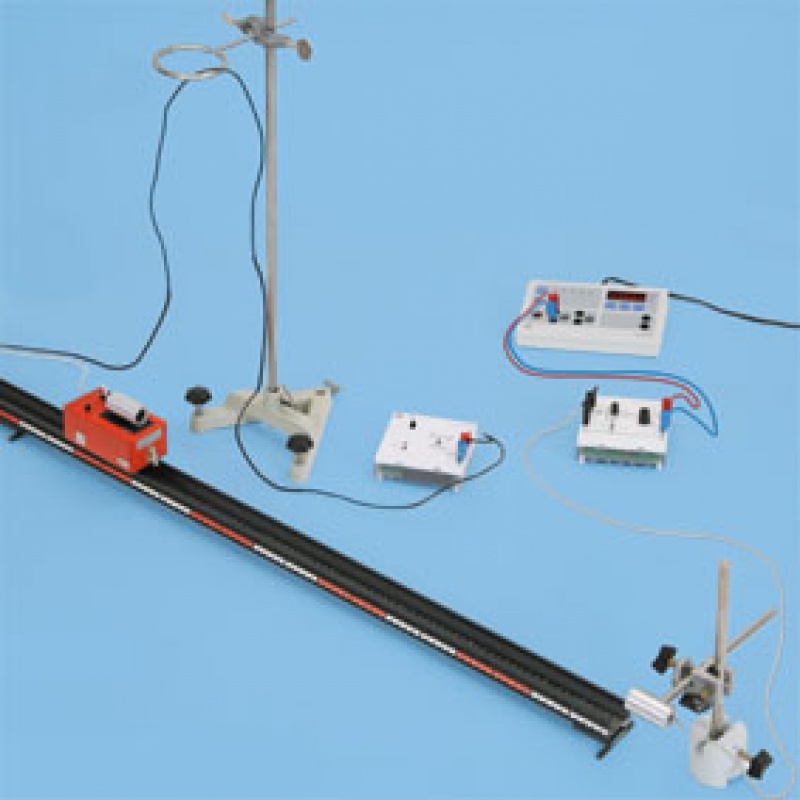

W doświadczeniu P1.7.6.1, dwa identyczne przetworniki ultradźwiękowe są używane jako nadajnik i odbiornik, różnią się tylko podłączeniem . Jeden przetwornik jest montowany na wózku pomiarowym z napędem elektrycznym podczas, gdy drugi przetwornik spoczywa na stole laboratoryjnym. Częstotliwość odbieranego sygnału jest mierzona za pomocą licznika o wysokiej rozdzielczości. Aby wyznaczyć prędkość przetwornika w ruchu, czas D_t który jest potrzebny na przebycie odległości pomiarowej przez wózek pomiarowy jest mierzony za pomocą stopera.
