Opis produktu – P3.3.4 Prawo Biota-Savarta – Leybold
|
P3.3.4.1 Pomiar pola magnetycznego dla prostych przewodów oraz dla okrągłych pętli przewodzących |
|
P3.3.4.3 Pomiar pola magnetycznego dwóch cewek w konfiguracji Helmholtza |
|
W zasadzie możliwe jest obliczenie pola magnetycznego dowolnego przewodnika z prądem za pomocą prawa Biota-Savarta. Jednakże, rozwiązanie analityczne może tylko zostać wyprowadzone dla przewodników o określonej symetrii, np. dla nieskończenie długiego przewodu, przewodnika kołowego oraz cylindrycznej cewki. Prawo Biota-Savarta może z łatwością zostać zweryfikowane za pomocą tych przewodników.

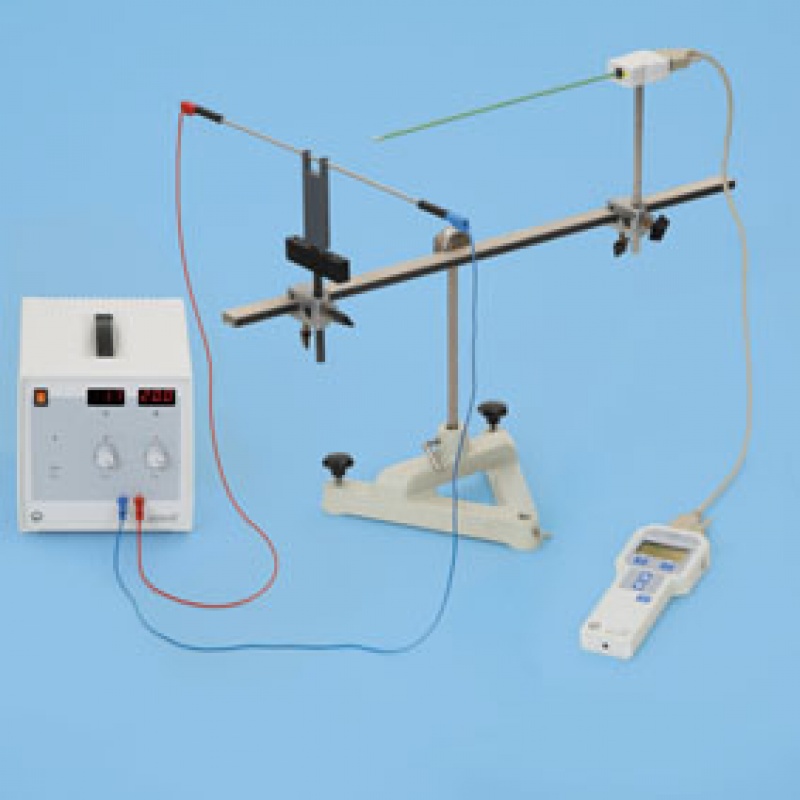

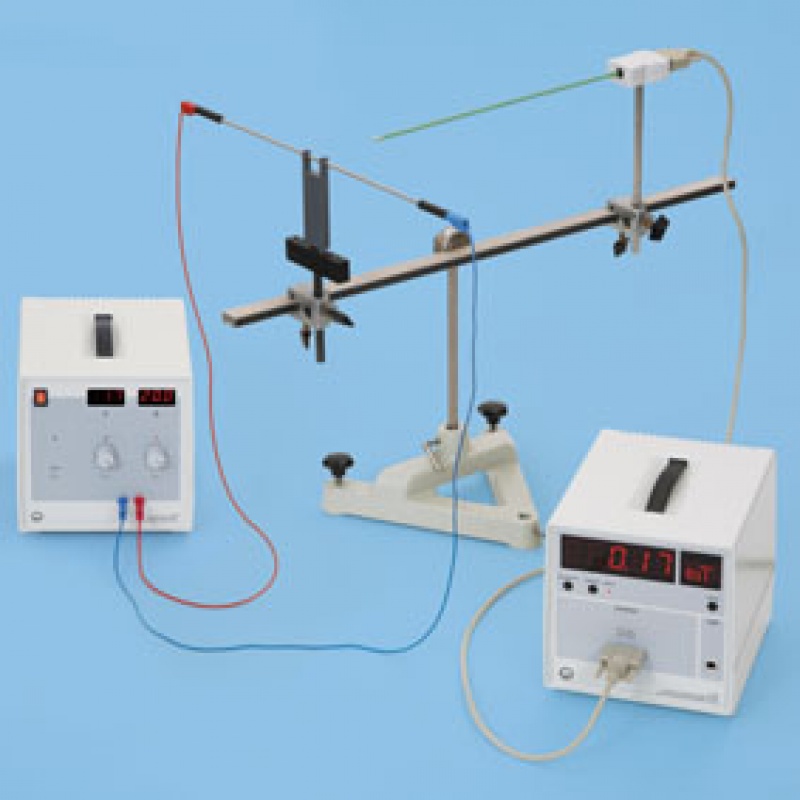

W doświadczeniu P3.3.4.1, pole magnetyczne długiego prostego przewodnika jest mierzone dla różnych prądów I w funkcji odległości r od przewodnika. Wynik jest ilościowym potwierdzeniem zależność
Dodatkowo, pole magnetyczne kołowej cewki o różnym promieniu R jest mierzone w funkcji odległości x od osi przez środek cewki. Zmierzone wartości są porównywane z wartościami i obliczane.
Pomiary mogą być wykonane za pomocą czujnika combi B.
Urządzenie to zawiera dwa czujniki Halla, z których jeden jest niezwykle czuły na pola równoległe do osi czujnika i drugi jest czuły na pola prostopadłe do osi czujnika.

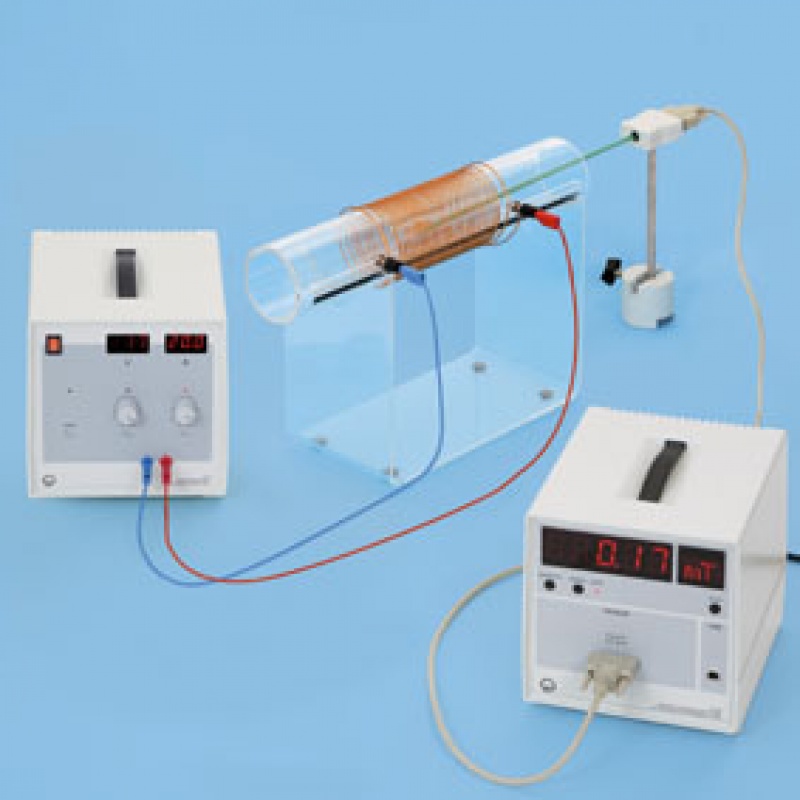

Doświadczenie P3.3.4.2 bada pole magnetyczne cewki powietrznej o zmiennej długości L i stałej liczbie zwojów N.

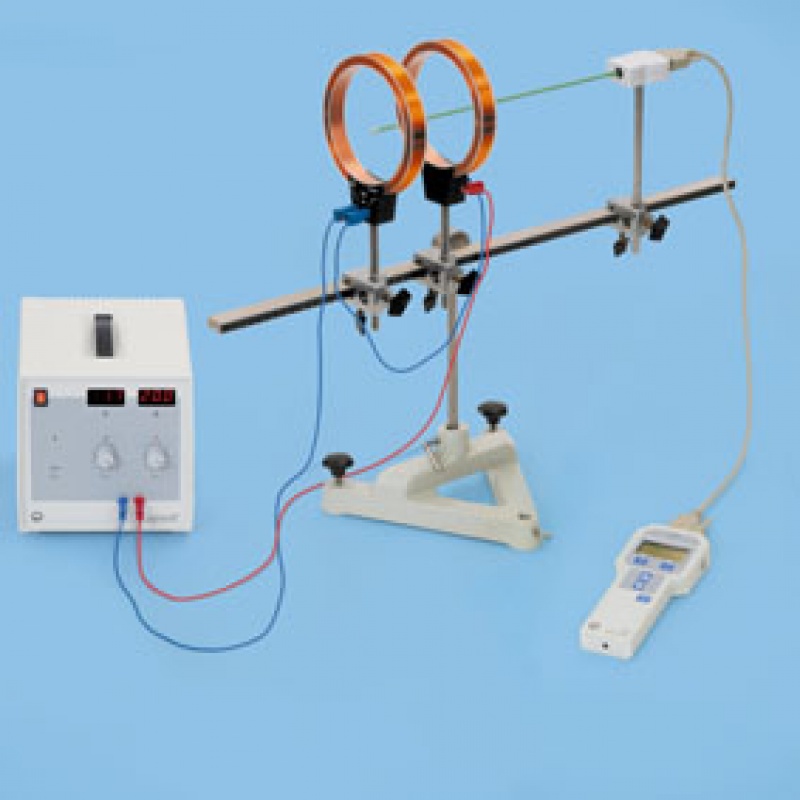

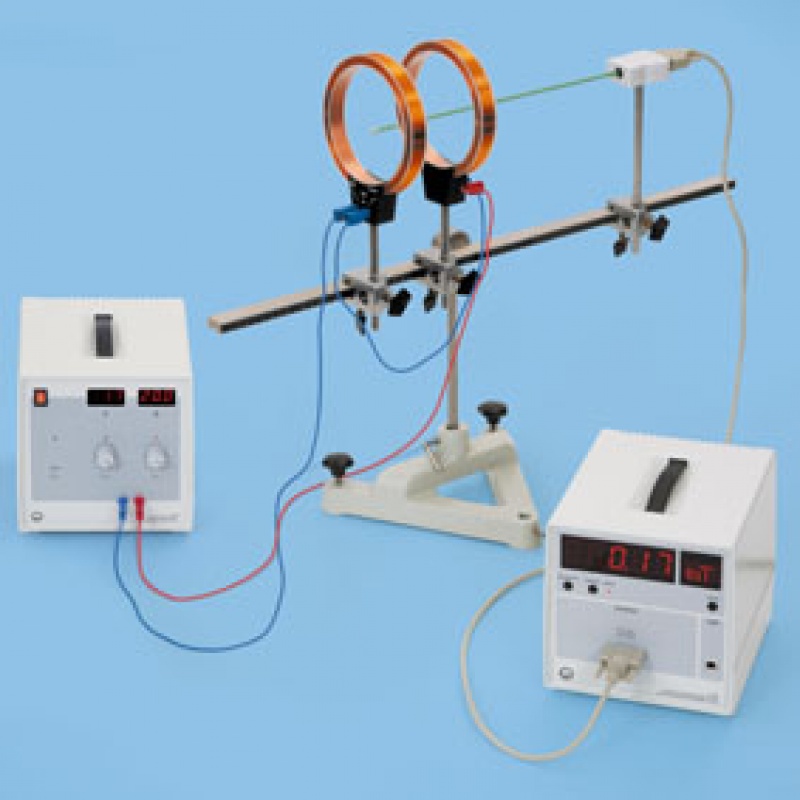

Doświadczenie P3.3.4.3 bada jednorodne pole magnetyczne pary cewek Helmholtza. Pole magnetyczne wzdłuż osi przechodzącej przez środek cewki jest rejestrowane w kilku seriach pomiarowych;
odstęp a pomiędzy cewkami jest zmienna od serii pomiarowej do serii pomiarowej. Gdy a jest równe promieniowi cewki, pole magnetyczne jest niezależnie od lokalizacji x na osi cewki.
|
