Opis produktu – P3.6.1 Obwód z kondensatorem – Leybold
|
P3.6.1.1 Ładowanie i rozładowywanie kondensatora podczas włączania i wyłączania prądu stałego |
|
P3.6.1.2 Określanie reaktancji pojemnościowej kondensatora w obwodzie prądu zmiennego |

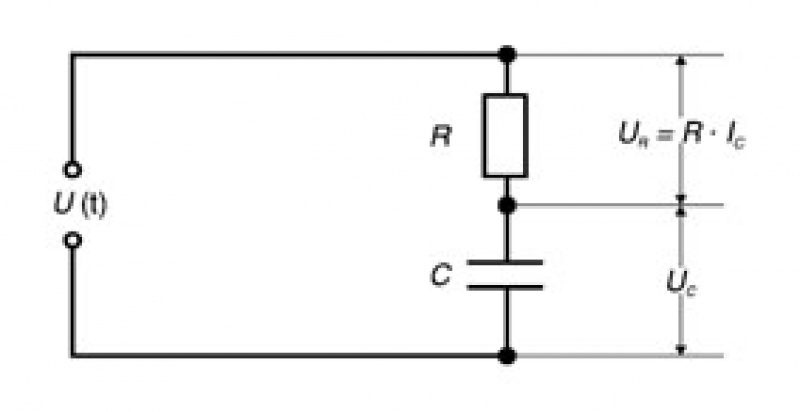

W doświadczeniu P3.6.1.1, generator funkcyjny generuje okresowy sygnał prostokątny symulujący załączanie i wyłączanie napięcia DC. Sygnał prostokątny jest wyświetlany na kanale I oscyloskopu a napięcie lub prąd kondensatora wyświetlane jest na kanale II. Celem doświadczenia jest wyznaczenie stałej czasowej
τ = R ·C
W doświadczeniu P3.6.1.2, napięcie AC o amplitudzie U0 i częstotliwości f jest przyłożone do kondensatora. Napięcie UC(t) i prąd IC(t) są wyświetlane równocześnie na oscyloskopie. Doświadczenie pokazuje, że w tym obwodzie prąd wyprzedza napięcie o 90°. Dodatkowo, proporcjonalność pomiędzy amplitudą napięcia U0 i amplitudą prądu I0 jest potwierdzona oraz dla stałej proporcjonalności
|
