Doświadczenie P3.7.4.1 bada orientację i polaryzację pola mikrofalowego przed promieniującą anteną tubową. Tutaj, pole przed anteną tubową jest mierzone punkt po punkcie w kierunku wzdłużnym i poprzecznym za pomocą sondy pola E. Aby wyznaczyć polaryzację użyta jest obrotowa siatka polaryzacyjna z cienkich pasków metalu; w tym urządzeniu, pole elektryczne może tworzyć się tylko prostopadle do pasków metalu. Siatka polaryzacyjna jest ustawiana pomiędzy anteną tubową i sondą pola E. Doświadczenie to pokazuje, że wektor pola elektrycznego promieniowanych mikrofal jest prostopadły do długiej strony anteny tubowej.

Doświadczenie P3.7.4.2 dotyczy absorpcji mikrofal.

Pracując na założeniu, że odbicia mogą zostać zignorowane, absorpcja w różnych materiałach jest obliczana za pomocą natężenia padającego i przesyłanego. Doświadczenie to odkrywa fakt, który miał głęboki wpływ na nowoczesne gotowanie: mikrofale są absorbowane szczególnie intensywnie przez wodę.

W doświadczeniu P3.7.4.3, generowane są stojące fale mikrofalowe przez odbicie na metalowej płytce. Natężenie, mierzone w ustalonym punkcie pomiędzy anteną i metalową płytką, zmienia się, gdy metalowa płytka jest ustawiona wzdłużnie. Odległość pomiędzy dwoma natężeniami maksimów odpowiada połowie długości fali. Włożenie dielektryka w ścieżkę wiązki skraca długość fali.

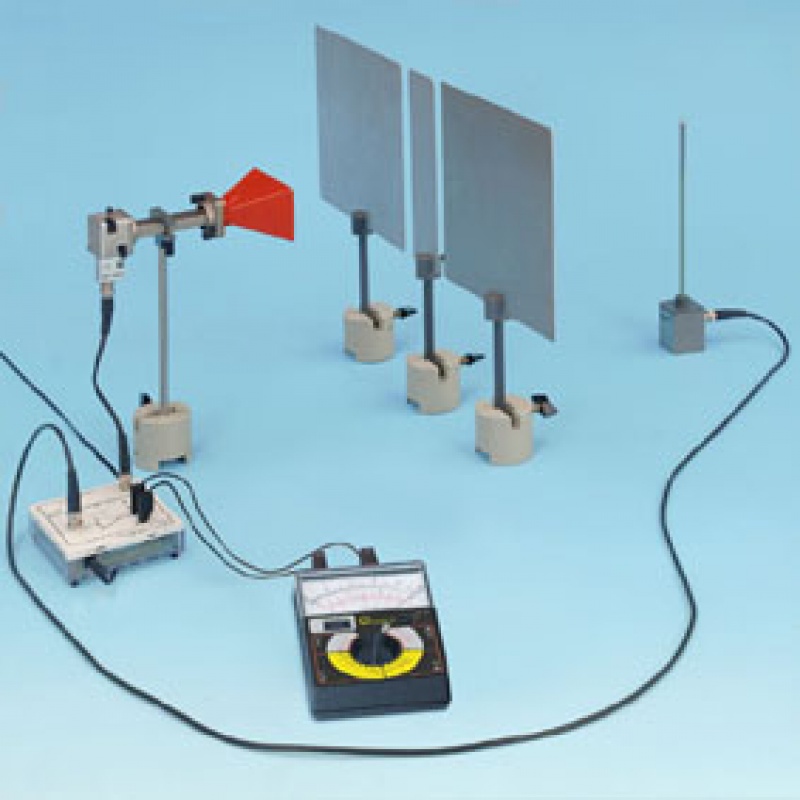

Doświadczenia P3.7.4.4 i P3.7.4.5 pokazują, że wiele właściwości mikrofal jest porównywalnych ze światłem widzialnym. Badana jest dyfrakcja mikrofal na krawędzi, pojedynczej szczelnie, podwójnej szczelnie oraz przeszkodzie. Dodatkowo, załamanie mikrofal jest demonstrowane i potwierdzana jest ważność Snell’.

Mikrofale są falami elektromagnetycznymi w zakresie długości fal

pomiędzy 0.1 mm i 100 mm. Są generowane np. we wnęce mikrofalowej,

której częstotliwość jest wyznaczana przez objętość wnęki mikrofalowej.

Sonda pola E jest używana do wykrywania mikrofal;

Urządzenie to mierzy składową równoległą pola elektrycznego.

Sygnał wyjściowy sondy jest proporcjonalny do kwadratu natężenia pola i
