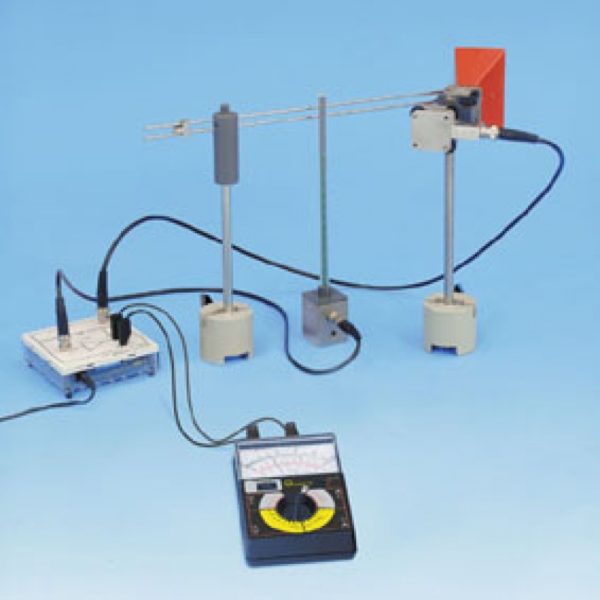

Opis produktu – P3.7.5 Propagacja mikrofal wzdłuż linii – Leybold
|
P3.7.5.2 Prezentacja jakościowa kierowania mikrofal wzdłuż falowodu metalowego |
|
P3.7.5.3 Ustalenie stałego stosunku prostokątnego falowodu do zmiennego współczynnika odbicia. |
Ilościowe badanie prowadzenia mikrofal w prostokątnym falowodzie są przeprowadzane w doświadczeniu P3.7.5.3. Tutaj, generowane są stojące mikrofale przez odbicie na płycie zwiernej w falowodzie, a natężenie tych fal stojących jest mierzone w funkcji położenia w linii pomiarowej z ruchomą sonda pomiarową. Długość fali jest obliczana z odległości pomiędzy dwoma natężeniami maksimów lub minimów. Zmienne tłumienie jest ustawiane pomiędzy linią pomiarową i zwarciem, które może być użyte do tłumienia natężenia fali powrotnej o określony czynnik i tym samym zmienia stosunek fali stojącej. |
