P3.8.5 Lampa Thompsona – Leybold

W lampie Thomsona, elektrony przechodzą przez szczelinę za anodą i padają na ekran fluoroscencyjny umieszczony pod kątem na ścieżce elektronów. Kondensator płytkowy jest montowany na otwarciu przesłony szczelinowej, który może elektrostatycznie odchylić pionowo wiązkę elektronów. Dodatkowo, cewki Helmholtza mogą być użyte do generowania zewnętrznego pola magnetycznego, które mogą także odchylić wiązkę elektronów.

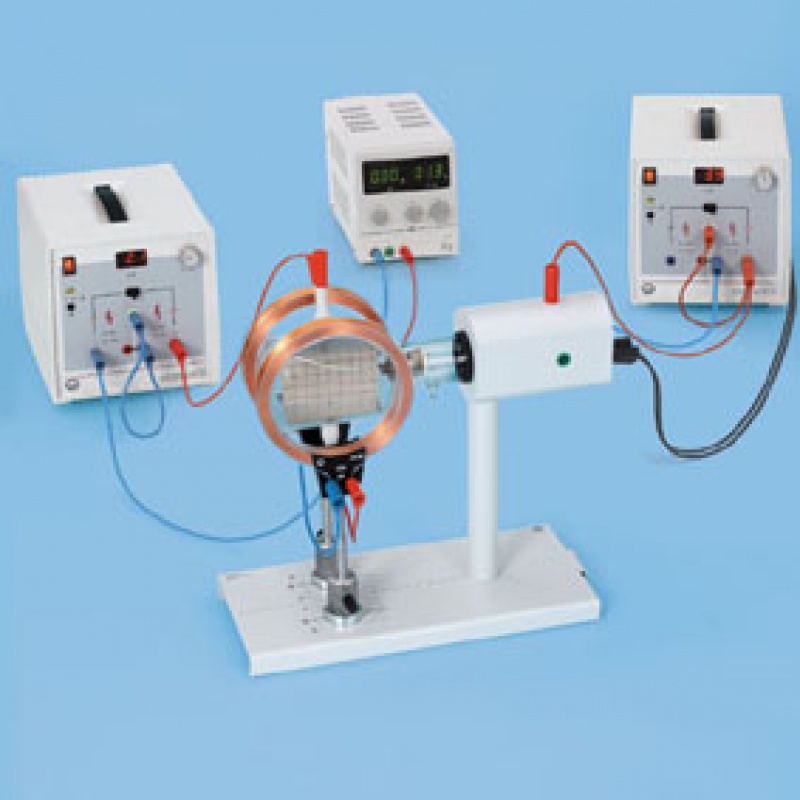

Doświadczenie P3.8.5.1 bada odchylenie elektronów w polu elektrycznym i magnetycznym. Dla różnych napięć anody UA , obserwowana jest ścieżka elektronów, gdy napięcie odchylające UP kondensatora płytowego jest zmieniane. Dodatkowo, elektrony są odchylane są w polu magnetycznym cewek Helmholtza poprzez zmianę prądu cewki I. Punkt w którym wiązka elektronów pojawia się na ekranie fluoroscencyjnym daje nam promień R orbity. Gdy wprowadzimy napięcie anody do następującego równania, otrzymujemy doświadczalną wartość ładunku właściwego elektronu
