P4.1.7.1 Rejestracja charakterystyk fototranzystorów połączonych jako fotodioda.

P4.1.7.2 Montaż całkowitej optycznej linii transmisyjnej.

Optoelektronika zajmuje się zastosowaniem interakcji pomiędzy światłem a nośnikami ładunków elektrycznych w urządzeniach optycznych i elektronicznych.

Układy optoelektroniczne składają się z elementów emitujących i przesyłających światło oraz światłoczułych. Wiązka światła jest sterowana elektronicznie.

Tematem doświadczenia P4.1.7.1 jest fototranzystor bez zacisku bazy użyty jako fotodioda. Charakterystyka prąd-napięcie jest wyświetlana na oscyloskopie dla stanu nieoświetlonego, słabo oświetlonego oraz w pełni oświetlonego. Ujawnione zostaje, że charakterystyka w pełni oświetlonej fotodiody jest porównywalna z charakterystyką diody Z podczas, gdy stan nieprzewodzący może być zaobserwowany przy braku oświetlenia.

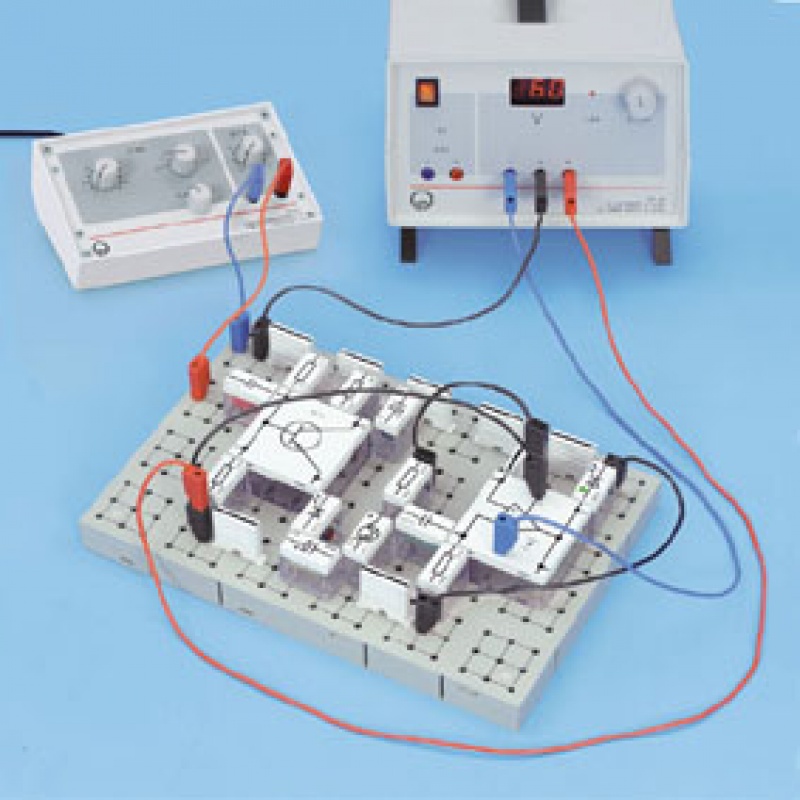

Doświadczenie P4.1.7.2 demonstruje transmisję optyczną sygnałów elektrycznych generatora funkcyjnego do głośnika. Sygnały modulują natężenie światła LED zmieniając prąd stanu załączenia; światło jest przesyłane do bazy fototranzystora poprzez elastyczny falowód światła. Fototranzystor jest podłączony szeregowo do głośnika tak, że sygnały są przesyłane do głośnika.
