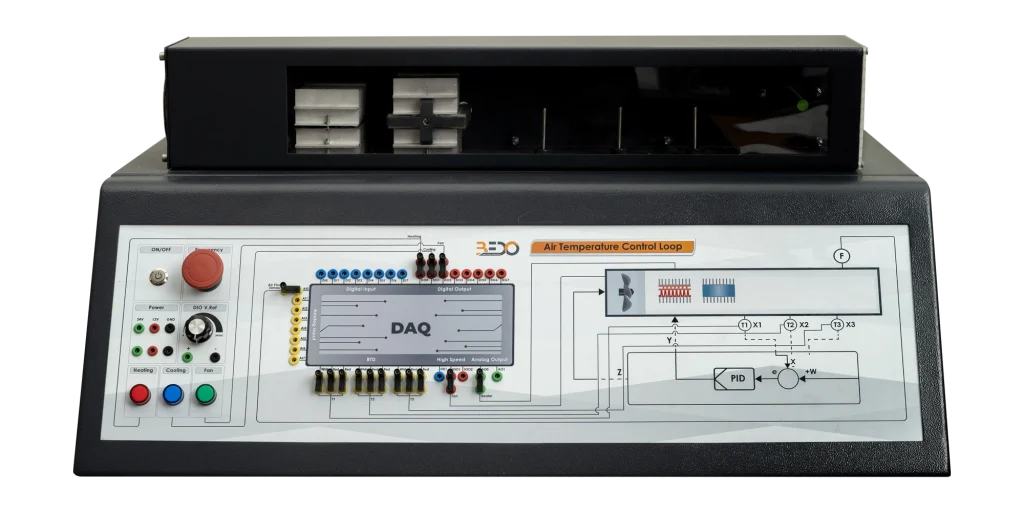

Pętla regulacji temperatury powietrza

Specyfikacja – Pętla regulacji temperatury powietrza

Szczegóły techniczne

• Konstrukcja urządzenia szkoleniowego umożliwia uczestnikowi szkolenia obserwację wszystkich elementów systemu.
• System szkoleniowy zawiera
  • Moduł regulacji temperatury powietrza
  • Uniwersalny sterownik
• Port USB umożliwia podłączenie urządzenia do komputera.
• Moduł regulacji temperatury powietrza jest wyposażony w:
  • Pętlę regulacji temperatury z wykorzystaniem elementu grzejnego o małej masie
  • Element grzejny z regulacją mocy
  • 3 czujniki temperatury umieszczone w różnych odległościach
  • Regulowany przepływ powietrza za pomocą wentylatora o zmiennej prędkości
  • Przezroczysty kanał powietrzny
• Uniwersalny sterownik
  • Podłączenie do komputera PC przez port USB
  • Oprogramowanie komputerowe do ustawiania parametrów i wizualizacji sygnałów sterownika za pomocą następujących wirtualnych przyrządów:
    • Sterownik dwupozycyjny
    • Sterownik trójpozycyjny
    • Sterownik PID
    • Sterownik kaskadowy
    • Ploter odpowiedzi skokowej
    • Ploter Bodego
• Port do podłączenia emulatora w czasie rzeczywistym, przezroczystego w obwodzie (LABVIEW (JTAG))
  • 8 wejść analogowych o zakresie pomiarowym +/-10 V
  • 2 wyjścia analogowe o napięciu znamionowym do +/-10 V
  • 8 wejść cyfrowych i 2 wyjścia cyfrowe
  • Wszystkie wejścia i wyjścia poprzez gniazda bezpieczeństwa 2 mm
  • Interfejs magistrali CAN do rozbudowy sterownika
  • Potencjometr do ustawiania napięcia odniesienia

Eksperymenty

• Nauka obsługi za pomocą regulatorów dwupozycyjnych/trójpozycyjnych.
• Demonstracja regulacji temperatury za pomocą regulatora PID.
• Rejestracja parametrów pętli regulacyjnej.
• Określenie parametrów regulacyjnych.
• Demonstracja wpływu zakłóceń na system regulacji.

Zakres dostawy

• Pętla regulacji temperatury powietrza (MPC109)
• Podręcznik użytkownika w wersji papierowej
• Oprogramowanie

• Komputer laboratoryjny

• Zawartość cyfrowa (BI01)
