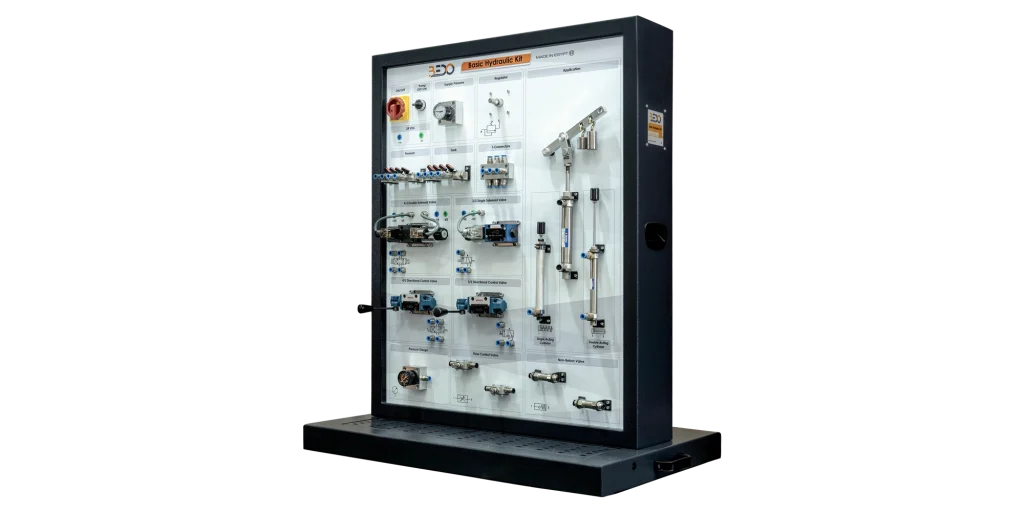

Podstawowy zestaw hydrauliczny

Specyfikacja – Podstawowy zestaw hydrauliczny

Dane techniczne

• Pompa
  • Typ: Pompa zębata.
  • Przepływ: 2 L/min.
• Pojemność zbiornika: 4L.
• Miernik ciśnienia.

Zakres dostawy

• Podstawowy zestaw hydrauliczny (MHP100)
• Twarda instrukcja obsługi

Opcje

• Zawartość cyfrowa (BI01)

Szczegóły techniczne

• Podstawowy zestaw hydrauliczny to jednostka edukacyjna, która zapewnia eksperymentalne wprowadzenie do podstaw systemu hydraulicznego.
• Trener zapewnia zrozumienie elementów prostego obwodu hydraulicznego i zapoznaje uczestników szkolenia z każdym ich symbolem.
• Urządzenie zawiera miernik ciśnienia zasilania wskazujący wartość ciśnienia zasilania oraz regulator ciśnienia do regulacji wartości ciśnienia zasilania do żądanej wartości w celu wykonania różnych eksperymentów.
• Trener jest dostarczany z różnymi typami zaworów, takimi jak: 4/2 ręczny kierunkowy zawór sterujący, 4/3 ręczny kierunkowy zawór sterujący, 4/2 pojedynczy zawór elektromagnetyczny i 4/3 podwójny zawór elektromagnetyczny, które są używane do umożliwienia przepływu płynu do różnych ścieżek z jego głównego źródła, oraz zawór zwrotny regulujący przepływ w jednym kierunku i zapobiegający jego powrotowi.
• W zestawie znajduje się manometr wskazujący ciśnienie płynu podczas przepływu.
• Urządzenie zawiera również pompę hydrauliczną i zbiornik oleju.
• Zestaw jest również wyposażony w siłownik jednostronnego działania i siłownik dwustronnego działania do budowy obwodów.
• Węże służą do łączenia zacisków różnych komponentów.
• Dwukierunkowe zawory sterujące przepływem służą do regulacji przepływu i kontroli natężenia przepływu.
• Złącza T są dostarczane do podłączenia do węży, aby działać jako zewnętrzne połączenia do pomiaru ciśnienia płynu w różnych punktach podczas przepływu płynu.
• Obwód roboczy dźwigu może być zbudowany w celu wprowadzenia studenta do projektowania jego obwodu hydraulicznego.
• Trener jest dostarczany z punktami wyjściowymi z pompy hydraulicznej i punktami wejściowymi do zbiornika oleju, a także zawiera zaciski zasilania 24 V DC do zasilania zaworów elektromagnetycznych.
• Wszystkie elementy hydrauliczne są oznaczone ich nazwami nadrukowanymi nad nimi.
• Urządzenie jest dostarczane z uchwytami po obu stronach dla łatwego podnoszenia.
