Specyfikacja – Podstawowy zestaw pneumatyczny
Zakres dostawy

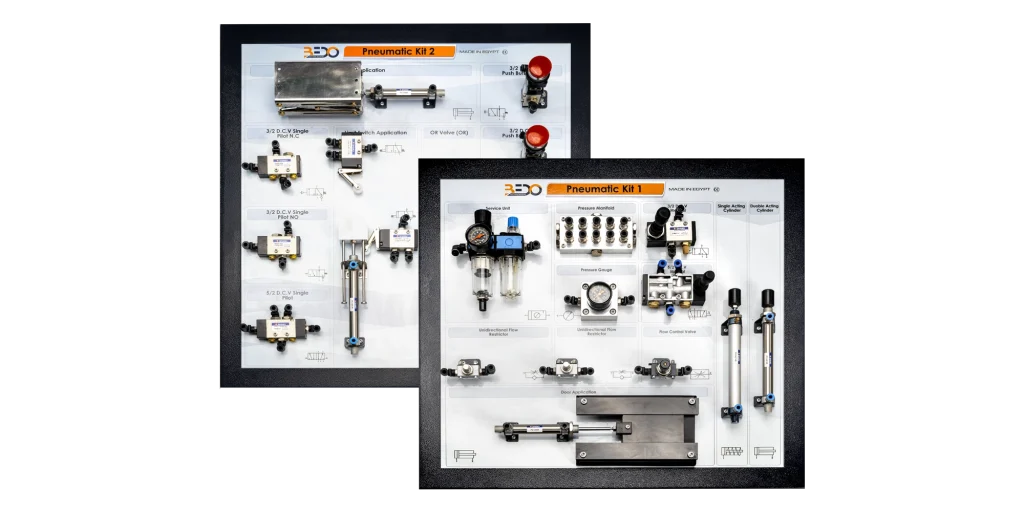

- Podstawowy zestaw pneumatyczny (MHP101)
- Twarda instrukcja obsługi
Wymagania eksploatacyjne
- Sprężarka powietrza.
- Sprężone powietrze: do 4 barów
- Przepływ powietrza: do 100 litrów/min
Opcje
Szczegóły techniczne
- Zestaw zawiera moduły eksperymentalne i pomiarowe, takie jak cylindry, zawory, manometry i węże pneumatyczne, aby umożliwić uczestnikom szkolenia wykonywanie eksperymentów i pomiarów.
- Trener zapewnia zrozumienie komponentów prostego obwodu pneumatycznego i zapoznaje uczestników szkolenia z każdym ich symbolem.
- Wszystkie komponenty pneumatyczne są identyfikowane za pomocą ich nazw wydrukowanych nad nimi.

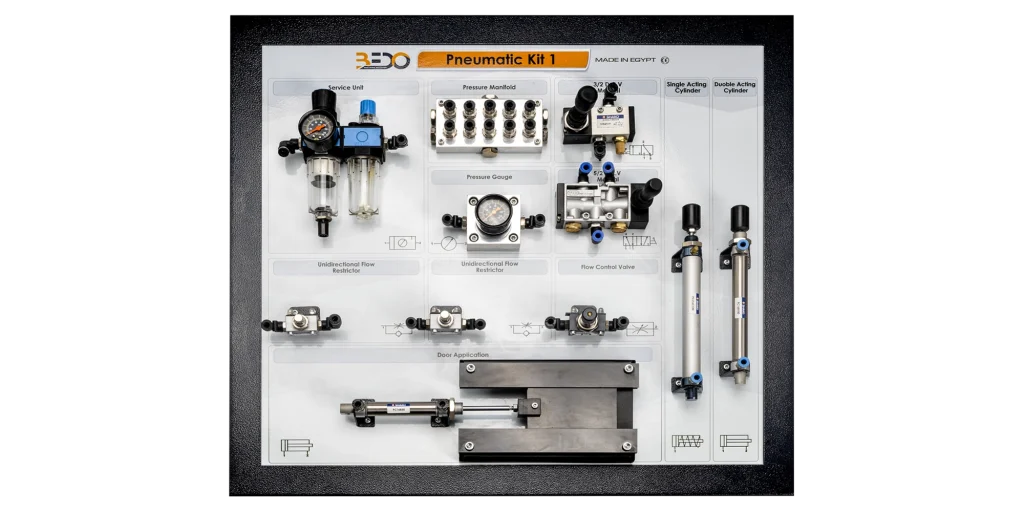

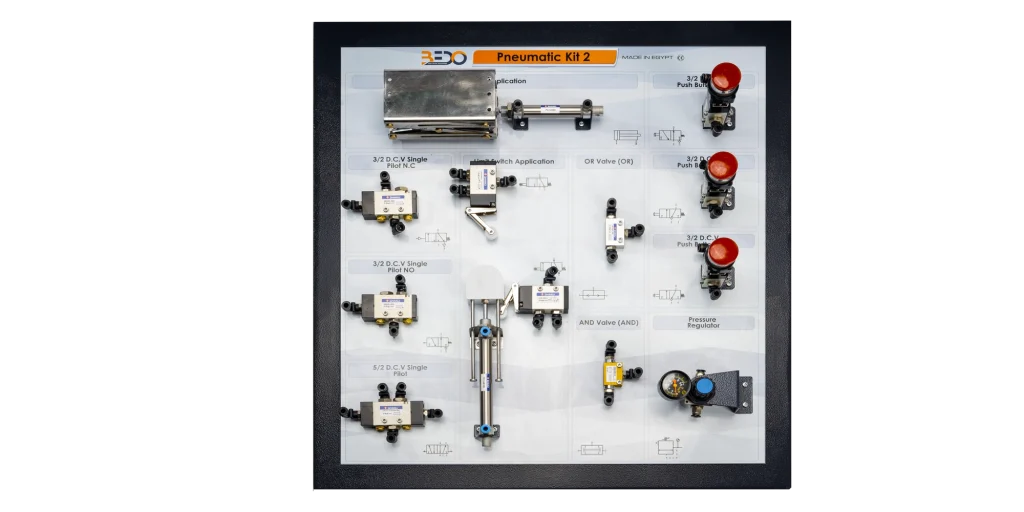

- Trener zawiera jednostkę pneumatyczną, siłownik jednostronnego działania, siłownik dwustronnego działania, zawór kontroli przepływu, jednokierunkowy zawór kontroli przepływu (Throttle Check), przycisk N.O, przycisk N.C, pojedynczy pilot N.C, zawór AND, zawór OR, manometr, regulator ciśnienia, przewody pneumatyczne, kolektor ciśnienia, pojedynczy pilot N.O, podwójny pilot.
- Trener identyfikuje wpływ różnych odczytów manometru na proces działania.
- Manometr i regulator ciśnienia służą do regulacji ciśnienia powietrza.
- Trener jest wyposażony w schemat obwodu pneumatycznego, aby zademonstrować działanie eksperymentów.
- Zestaw jest wyposażony w jednostkę serwisową powietrza (zespół filtra-regulatora-smarownika (FRL)) do czyszczenia sprężonego powietrza, kontrolowania ciśnienia płynu i dodawania kontrolowanych ilości oleju do obwodów pneumatycznych.
- Trener jest wyposażony w uchwyt ręczny ułatwiający przenoszenie.
