Opis

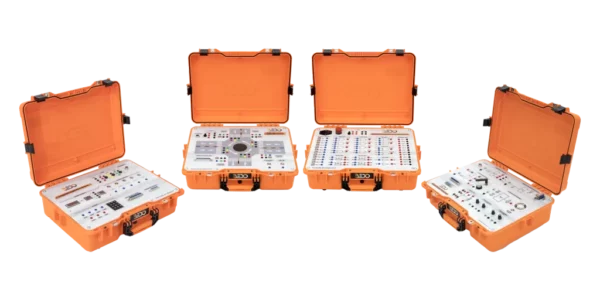

BEDO oferuje cztery różne moduły eksperymentalne, które można podłączyć do systemów mózgowych S71200 lub S71500, które są modułem bramki logicznej, modułem czujników i siłowników, modułem 7-segmentowym i modułem ruchu. Każdy z modułów zapoznaje uczestników szkolenia z różnymi aplikacjami w systemach PLC o różnym stopniu trudności – od aplikacji dla początkujących, przez aplikacje średniozaawansowane, aż po zaawansowane i bardziej złożone. Korzystając z tych modułów eksperymentalnych, uczestnicy będą mogli połączyć wiedzę teoretyczną z praktycznym zastosowaniem, a tym samym zwiększyć swoje umiejętności.
Dane techniczne
-
- Moduł bramek logicznych
- BramkaAND
- BramkaOR
- BramkaNOT (inwerter)
- BramkaNAND
- BramkaNOR
- Wyłączna bramka OR
- Wyłączna bramka NOR
- Wyrażenie boolowskie dla obwodu logicznego
- Klapka RS
- Klapka RS Flip Flop
Moduł czujników i siłownikówSymulacja czujników i siłowników
-
- Symulacja czujnika elektromagnetycznego i czujnika ciśnienia
- Symulacja czujnika wilgotności
- Symulacja czujnika temperatury
- Symulacja jasności światła
- Symulacja prędkości obrotowej silnika prądu stałego
- 7- Moduł Segmentów
- Dodawanie
- Odejmowanie
- Mnożenie
- Dzielenie
- Moduł Ruchu Drogowego
- Pełny system ruchu pieszego
- Kontakt na ulicy
Zakres dostawy
- Podstawowy zestaw szkoleniowy (MPLC103)
- Moduł bramek logicznych (MPLC103. 01)
- Moduł czujników i siłowników (MPLC103.02)
- Moduł 7 segmentów (MPLC103. 03)
- Moduł ruchu (MPLC103.04)
- Twarda instrukcja obsługi
Wymagane do działania
Opcje
Szczegóły techniczne
- Moduł bramek logicznych (MPLC103.01)
- Moduł szkoleniowy bramek logicznych ma na celu demonstrację i opracowanie różnych bramek i ich funkcji.
- Uczestnicy szkolenia będą w stanie skonstruować bramki logiczne i wyprowadzić tabelę prawdy każdej z nich.
- Moduł ten jest dostarczany z gniazdem zasilania do zasilania obudowy ze źródła laboratoryjnego i wyłącznikiem awaryjnym.
- Moduł jest wyposażony w 4 bramki AND, 2 OR, 4 NAND, 2 NOT, 2 XOR, 2 SR Flip-Flop i 2 RS Flip-Flop.
- Moduł jest wyposażony w przełączniki jako wejścia i diody LED jako wyjścia.
- Moduł ten może być obsługiwany bez potrzeby podłączenia do systemu mózgu PLC.
- Więcej eksperymentów można tworzyć i wykonywać w zależności od potrzeb użytkownika.
- Sensors & Actuators Module (MPLC103. 02)
- Moduł szkoleniowy czujników i siłowników opracowuje różne typy funkcji czujników i ich połączeń z jednostką PLC.
- Zasilanie może być przesyłane z jednostki głównej do tego modułu przez dostarczony port kabla zasilającego.
- Moduł jest również dostarczany z 50-pinowym gniazdem D-Sub do odbierania cyfrowych wejść i wyjść oraz 25-pinowym gniazdem D-Sub do przesyłania analogowych wejść i wyjść do modułów aplikacji z głównej obudowy.
- Moduł może być używany do sterowania prędkością silnika DC i zatrzymywania go po określonej liczbie obrotów, za pomocą przekaźników, sterowania jasnością lampy, sterowania zaworem elektromagnetycznym za pomocą czujnika ciśnienia i czujnika temperatury.
- Moduł 7-segmentowy (MPLC103.03)
- Moduł szkoleniowy 7-segmentowy opracowuje budowę kalkulatora wykorzystującego system PLC.
- Moduł jest również dostarczany z 50-pinowym gniazdem D-Sub do przesyłania cyfrowych wejść i wyjść z głównej obudowy.
- Moduł jest również dostarczany z 25-pinowym gniazdem D-Sub do przesyłania analogowych wejść i wyjść z głównej obudowy.
- Moduł jest wyposażony w klawiaturę do wprowadzania liczb, osiem 7-segmentowych ekranów, z których cztery służą do obliczania liczb wejściowych, a pozostałe cztery są przeznaczone dla liczb wyjściowych i przełączników do wprowadzania potrzebnych operacji matematycznych, takich jak sumowanie, odejmowanie, mnożenie i dzielenie, w równym przełączniku, aby uzyskać liczbę wyjściową.
- Moduł ruchu drogowego (MPLC103.04)
- Moduł szkoleniowy ruchu drogowego symuluje pełny system ruchu drogowego i pieszego. Moduł opracowuje również określoną funkcję ruchu używaną w przypadku wypadków i osób VIP.
- Moduł jest również dostarczany z 50-pinowym gniazdem
D- Sub Socket do przesyłania cyfrowych wejść i wyjść z głównej obudowy.
- Moduł jest wyposażony w schemat skrzyżowania z czterema światłami dla dróg i czterema światłami dla pieszych.
- W zależności od zaprogramowanego czasu przejazdu samochodów, po upływie tego czasu światła zmieniają kolor na żółty, aby utrzymać się przez trzy sekundy, a następnie zielone światła dla pasażerów są włączone przez pewien czas.
- Światła nakazu dla pieszych służą do umożliwienia pasażerom przejścia przez jezdnię przed upływem dozwolonego czasu przejazdu samochodu po określonej liczbie naciśnięć przycisku nakazu dla pieszych.
- Moduł jest również wyposażony w przełącznik do zatrzymywania samochodów przejeżdżających przez wszystkie drogi w nagłych wypadkach.
