Name: Podstawy systemu szkoleniowego w zakresie pomiarów ciśnienia
Brand: Bedo

Opis produktu – Podstawy systemu szkoleniowego w zakresie pomiarów ciśnienia

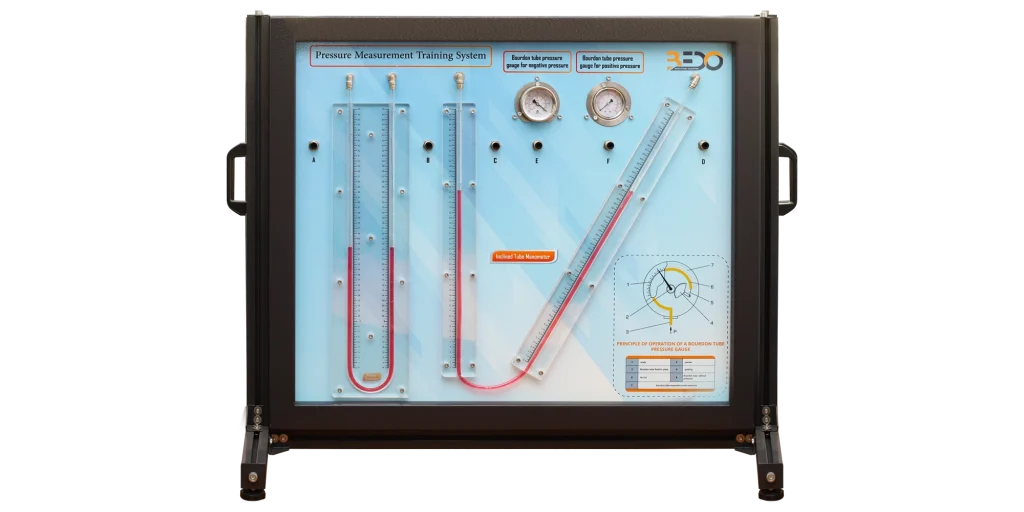

Podstawowy system szkoleniowy pomiaru ciśnienia (TD-001) został zaprojektowany w celu zademonstrowania działania różnych urządzeń do pomiaru ciśnienia. System szkoleniowy zapewnia również wprowadzenie do kalibracji urządzeń pomiarowych i porównywania dwóch urządzeń pomiarowych.

Dane techniczne

Manometr z pochyloną rurką
- Kąt: 30°
- Zakres pomiarowy 0 … 500 mmWC
- Płyn: kolorowa woda nieprzylepna (do wyraźnej obserwacji)
- 2 x złącze pneumatyczne PM ( C – D )
Manometry z rurką U
- Zakres pomiarowy 0 … 500 mmWC
- Płyn: Kolorowa woda nieprzylepna (do wyraźnej obserwacji)
- 2 x Przyłącze pneumatyczne PM (A – B)
Manometr z rurką Bourdona do pomiaru podciśnienia
- Zakres pomiarowy 0 … – 60 mbar
- Przyłącze pneumatyczne PM (E)
Manometr z rurką Bourdona do pomiaru nadciśnienia
- Zakres pomiarowy 0 … + 60mbar
- PM Przyłącze pneumatyczne (F)
Plastikowa strzykawka
- 5 x plastikowych strzykawek z różnymi zakresami w milibarach
Akrylowa linijka
- 50 cm
- z prostopadłym stojakiem bocznym do (dokładnego pomiaru poziomu)

Zakres dostawy

System szkoleniowy podstaw pomiaru ciśnienia (TD – 001)
Twarda instrukcja obsługi

Opcje

Szczegóły techniczne

Urządzenie edukacyjne pozwala na jasne zrozumienie pomiarów ciśnienia, urządzeń używanych do pomiaru różnych zakresów i rodzajów pomiarów ciśnienia.
Urządzenie zawiera różne manometry, takie jak manometr U-rurkowy i manometr skośny, aby zademonstrować zasadę działania manometrów.
Manometr skośny to lekko zakrzywiona rurka z cieczą wewnątrz.
Ciśnienie wywierane przez przepływ naciska na wewnętrzną ciecz. Wielkość przemieszczenia cieczy jest obserwowana i mierzona za pomocą podziałki rurki.
Urządzenie zawiera również manometry Bourdona jako przykład manometrów mechanicznych używanych do pomiaru ciśnienia.
Główny panel zawiera schematyczny diagram procesu działania rurki Bourdona, aby pokazać uczniom wewnętrzną strukturę manometru z rurką Bourdona.
W eksperymentach ciśnienia są generowane za pomocą fizycznej strzykawki w zakresie milibarów i wyświetlane na manometrach.
Manometr U-rurkowy, manometr z rurką skośną i manometry z rurką Bourdona w jednostce eksperymentalnej można łączyć za pomocą rurek.
Trener jest wyposażony w manometry Bourdona, jeden do pomiaru ciśnienia dodatniego, a drugi do pomiaru ciśnienia ujemnego.

Eksperymenty

Demonstracja działania różnych urządzeń do pomiaru ciśnienia
Przejrzysta wizualizacja koncepcji i działania manometru z rurką Bourdona.
Zastosowanie metody bezpośredniego pomiaru ciśnienia za pomocą manometru z rurką U
Zastosowanie metody bezpośredniego pomiaru ciśnienia za pomocą manometru z rurką skośną
Zastosowanie metody pośredniego pomiaru ciśnienia za pomocą manometru z rurką Bourdona dla ciśnienia ujemnego
Zastosowanie metody pośredniego pomiaru ciśnienia za pomocą manometru z rurką Bourdona dla ciśnienia dodatniego
