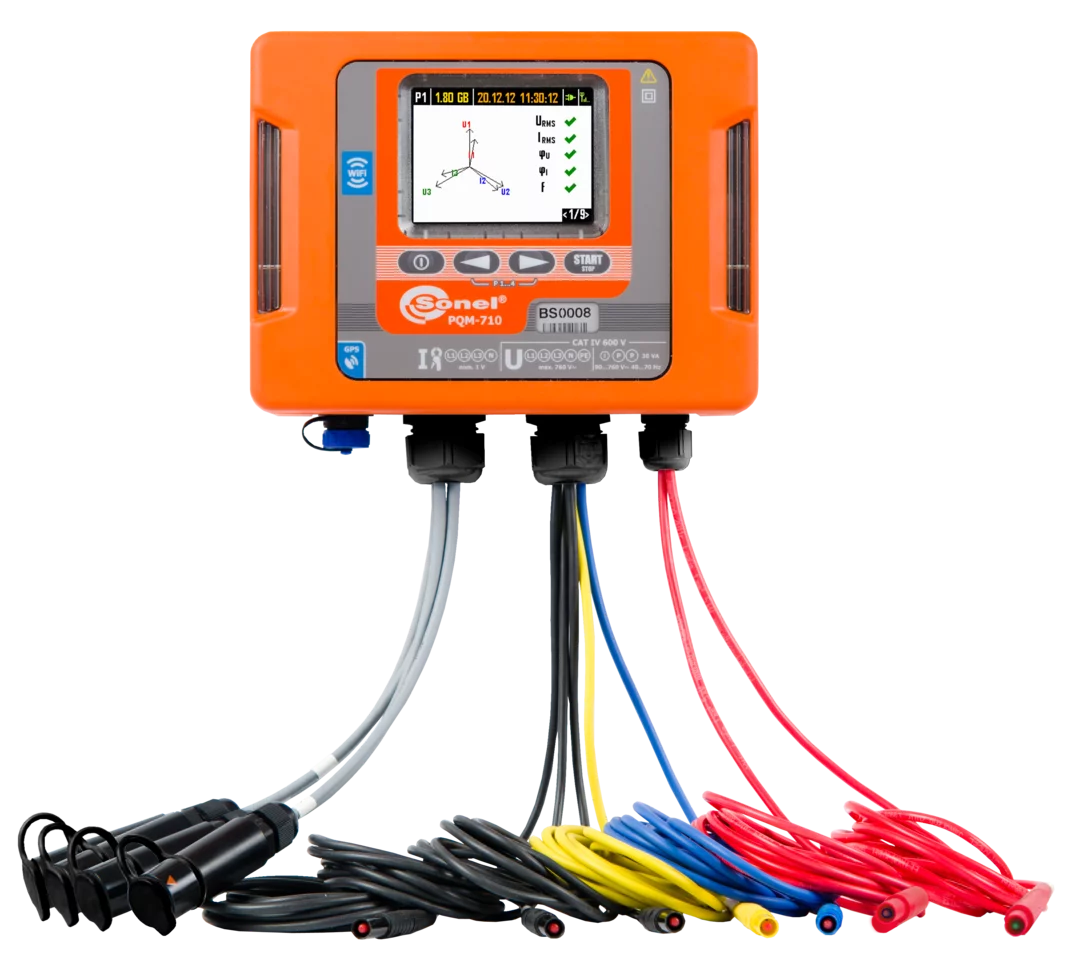

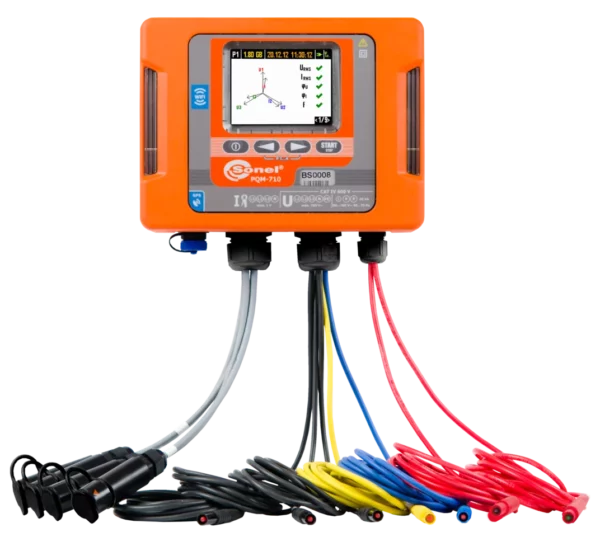

Analizator jakości energii PQM-710 z certyfikatem kalibracji Sonel

Indeks katalogowy: WMPLPQM710BTW

EAN 5907624042933

• Zdalna analiza w klasie A

  Analizator jakości zasilania Sonel PQM-710 to urządzenie o rozbudowanych możliwościach do zdalnej analizy w klasie A. Sonel PQM-710 to oparty na zaawansowanych rozwiązaniach technologicznych analizator jakości zasilania, z którego pomocą możliwe jest wykonanie wszechstronnych pomiarów, analizy oraz rejestracji parametrów sieci energetycznych 50/60 Hz i jakości energii elektrycznej zgodnie z europejską normą EN 50160 i Rozporządzeniem Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego.

  Cechy

  • Zdalna konfiguracja oraz transfer danych w czasie rzeczywistym za pomocą wbudowanego modemu GSM.
  • Funkcja antykradzieżowa – powiadomienie SMS w przypadku zmiany położenia (wbudowany odbiornik GPS).
  • Zegar czasu rzeczywistego synchronizowany protokołem GPS.
  • Zdalne sterowanie analizatorem poprzez aplikację: Sonel Analiza (Wi-Fi i GSM dla Windows) lub Sonel Analiza Mobilna (Wi-Fi dla Androida).

  Mierzone parametry

  • Napięcia L1, L2, L3, N, PE (pięć wejść pomiarowych) – wartości średnie, minimalne i maksymalne, wartości w zakresie do 1000 V, możliwość współpracy z przekładnikami napięciowymi.
  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
  • Pomiar sygnałów sterujących do 3000 Hz.
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
  • Częstotliwość w zakresie 40 Hz – 70 Hz.
  • Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
  • Obliczanie mocy biernej metodą Budeanu oraz IEEE 1459.
  • Energia czynna (E_P), bierna (E_Q), pozorna (E_S).
  • Współczynnik mocy (Power Factor), cosφ, tgφ.
  • Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi).
  • Harmoniczne do 50-tej w napięciu i prądzie.
  • Interharmoniczne mierzone jako grupy.
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
  • Wskaźnik krótkookresowego (P_ST) oraz długookresowego (P_LT) migotania światła.
  • Asymetria napięć (spełnione wymogi IEC 61000-4-30 klasa A) i prądów.
  • Detekcja zdarzeń, w tym rejestracja oscylogramów.
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz przebiegiem wartości RMS półokresowych (RMS_1/2) z czasem regulowanym od 1 s do 30 s.
  • Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania.

  Obsługiwane typy sieci

  • O częstotliwości znamionowej 50/60 Hz
  • O napięciach znamionowych: 64/110 V; 110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (dla sieci z przewodem N)
  • Prądu stałego
  • O układzie:
    • jednofazowym
    • dwufazowym z przewodem neutralnym
    • trójfazowym – gwiazda z i bez przewodu neutralnego
    • trójfazowym – trójkąt
    • trójfazowym – gwiazda i trójkąt w układzie Arona
    • z przekładnikami napięciowymi i prądowymi

  Możliwości

  PQM-710 posiada wbudowany odbiornik GPS zapewniający dużą dokładność czasu i zintegrowany modem GSM, który ułatwia zdalną obsługę pomiarów.

  Dodatkowym atutem analizatora jest wbudowany moduł łączności Wi-Fi, zapewniający szereg zalet: brak ograniczeń w przesyle plików, brak kosztów transferu danych, wykorzystanie lokalnej infrastruktury bezprzewodowej… To sprawia, że użytkownik zyskuje możliwość dopasowania się do warunków panujących na obiekcie. Może nadzorować pomiary z dogodnego dla siebie miejsca – na przykład ze strefy pozbawionej zakłóceń elektromagnetycznych – przy pomocy laptopa, smartfona czy tabletu.

  Prezentacja danych

  PQM-710 można obsługiwać za pomocą urządzenia komputerowego z ekranem dotykowym, wyposażonego w program Sonel Analiza (Windows) lub Sonel Analiza Mobilna (Android). Użytkownik może bezpośrednio nadzorować pomiary i prowadzić diagnostykę, zachowując przy tym mobilność – nie musi nawet przebywać w pobliżu analizatora. W typowych zastosowaniach urządzenie spełnia rolę pośredniego magazynu danych pomiarowych o funkcjonalności routera. Dlatego można się z nim łączyć również za pomocą sieci bezprzewodowej – na przykład by przenieść zgromadzone rejestracje na komputer stacjonarny.

  Obszary zastosowań

  PQM-710 znajduje szerokie zastosowanie w energetyce zawodowej. Zapewnia pełną analizę 4-kwadrantową, spełniając potrzeby odbiorców i producentów energii w rodzaju OZE, m.in. farm fotowoltaicznych i wiatrowych. Umożliwia prognozowanie awarii sieci dystrybucyjnych. Pozwala na dokonanie analizy obciążalności sieci i transformatorów, a także rejestrację ich aktualnych stanów. Ponadto jest potężnym narzędziem w dziedzinie inwestycji. Dzięki PQM-710 użytkownik uzyska niezbędne dane pod rozbudowę infrastruktury elektroenergetycznej, przewidzi potencjalne problemy w tym temacie, a finalnie – zweryfikuje poprawność i jakość wykonawstwa.

  SONEL ANALIZA

  Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. Oprogramowanie umożliwia:

  • konfigurację analizatora,
  • odczyt danych z rejestratora,
  • podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
  • kasowanie danych w analizatorze,
  • przedstawianie danych w formie tabel,
  • przedstawianie danych w formie wykresów,
  • analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia – również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q₁=f(U₁/U_n) oraz cosφ=f(P/P_n),
  • niezależną obsługę wielu analizatorów,
  • aktualizację do nowszych wersji przez stronę WWW.

  Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów,
  • harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
  • interharmoniczne.
