Opis produktu – Precyzyjny miernik mocy LMG641 zes zimmer

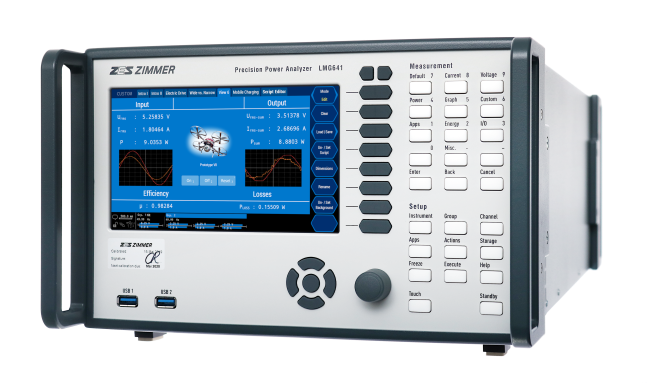

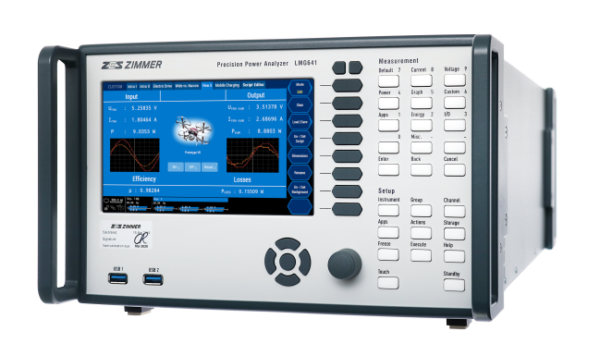

Precyzyjny miernik mocy ZES Zimmer model LMG641 ( od 1 do 4 kanałów pomiarowych )
Precyzyjny miernik mocy ZES Zimmer model LMG641 to urządzenie, które gwarantuje szybkie i dokładne pomiary mocy.
Miernik wyposażony jest w technologię DualPath, która pozwala na jednoczesny pomiar w dwóch szerokościach pasma. Strona analogowa odpowiada konwencjonalnym przyrządom, jednak późniejsze cyfrowe przetwarzanie zostało zrewolucjonizowane. Seria analizatorów mocy LMG600 jest pierwszą serią mierników mocy, która zawiera dwa przetworniki A / D w każdej z dwóch niezależnych ścieżek sygnału dla kanału prądowego i napięciowego.
Równoległe przetwarzanie zdigitalizowanych próbek daje użytkownikowi ma dostęp do obu pomiarów tego samego sygnału, eliminując ryzyko aliasingu.
Proces ten jest unikalny – umożliwia to jedynie aparatura ZES Zimmer. Eliminuje to wszystkie wady poprzednich metod pomiarowych i jednocześnie daje gwarancję uzyskania bardziej dokładnych wyników w znacznie krótszym czasie.
Jednoczesny pomiar w dwóch szerokościach pasma dzięki DualPath – bez kompromisów, bez wątpliwości
Precyzyjny miernik mocy ZES Zimmer model LMG641 – cechy urządzenia:

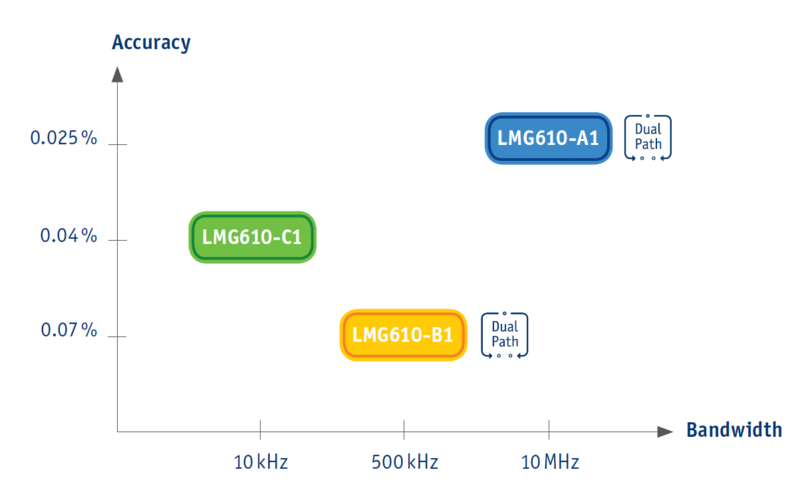

Kanały pomiarowe
- Wyjątkowo wysoka dokładność pomiaru 0,015% wartości mierzonej + 0,01% wartości pełnej skali
- Pełna dynamika pomiaru dostępna w sposób ciągły od 500 µA do 32 A / 3 mV do 1000 V na kanał w jednym urządzeniu w dowolnym czasie
- Pomiar mocy od stanu czuwania do pełnego obciążenia (maks. 32 A) możliwy bez mechanicznego przełączania
- Szerokość pasma analogowego od DC do 10 MHz

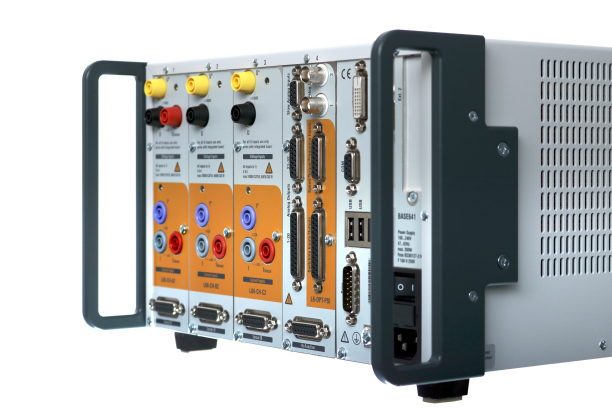

- Urządzenia mogą być dowolnie konfigurowane modułowo z 1 do 4 kanałów pomiaru mocy (alternatywnie 3 kanały pomiarowe + 1 karta I/O)
- Możliwość ciągłego próbkowania z rozdzielczością do 18 bitów i minimalnym czasem cyklu 30 ms
- Różnica czasu pomiędzy wejściem pomiarowym U i I < 3ns, bardzo dokładne pomiary przy niskim współczynniku mocy (PF) i/lub wysokich częstotliwościach
Funkcje
- Jednoczesne pomiary w wąskim i szerokopasmowym zakresie częstotliwości dzięki całkowicie nowej koncepcji 2 przetworników
- Jednoczesna akwizycja wartości fundamentalnych/pasmowych w celu natychmiastowego wykrycia strat lub składników o wyższej częstotliwości
- Harmoniczne i interharmoniczne do rzędu 2000, zgodnie z normami EN61000-4-7
- Z opcjonalną kartą I/O, wejścia czujników prędkości/ momentu obrotowego dowolnie konfigurowane przez menu na wszystkie typy sygnałów (analogowe, częstotliwościowe jak i RS422 (TTL i HTL))
- Elastyczne narzędzie skryptowe do zastosowań specjalnych
- Jednoczesny pomiar wielkości U, I i P oraz harmonicznych, wyświetlanie w formie tabelarycznej lub graficznej
- Filtr sygnałowy swobodnie regulowany w zależności od częstotliwości, typu i charakterystyki
- Synchronizacja do 4 różnych częstotliwości jednocześnie
- Pomiar migotania, interakcje między siecią a obciążeniami zgodnie z EN61000-4-15
Interfejs użytkownika
- Duży i wyraźny wyświetlacz z intuicyjną obsługą za pomocą ekranu dotykowego
- Odwzorowanie wszystkich funkcji urządzenia, zdalnej obsługi i wizualizacji danych w spójnym wyświetlaczu, bez konieczności ponownej analizy dzięki jednolitemu GUI
Pamięć i interfejsy
- Wewnętrzne przechowywanie nawet bardzo długich pomiarów z najkrótszym czasem cyklu dzięki obszernej wewnętrznej pamięci masowej.
- Doskonała łączność dzięki USB3.0, Gbit-LAN, RS-232 i DVI
Inne
- Wygodne „podłącz i mierz” dzięki automatycznemu rozpoznawaniu czujników
- Brak konieczności stosowania zewnętrznych zasilaczy czujników dzięki zintegrowanemu zasilaczowi
- 12-miesięczna gwarantowana częstotliwość kalibracji zapewnia niskie koszty utrzymania i optymalną dostępność urządzenia
- Bezpłatny protokół kalibracji dołączony do pierwszej dostawy
- 24 miesiące gwarancji
www.zes.com/en
Specyfikacja – Precyzyjny miernik mocy LMG641 zes zimmer
| Wymiary |
Szerokość |
Wysokość |
Głębokość |
| LMG641 |
284 mm |
177 mm |
590 mm |
| LMG641 (Rack) |
84 HP |
4 RU |
590 mm |
| Waga |
Zelży od zainstalowanych opcji: max. 15,5 kg |
| Stopień ochrony |
EN 61010 (IEC 61010, VDE 0411), Klasa I / IP20 zgodnie z EN 60529 |
| Kompatybilność elektromagnetyczna |
EN 61326 |
| Temperatura |
0 … 40 °C (praca) / -20 … 50 °C (przechowywanie) |
| Kategoria klimatyczna |
Normalne warunki środowiskowe zgodnie z EN 61010 |
| Zasilanie |
100 … 230 V, 47 … 63 Hz, max. 400 W |
ważne dla 0 ≤ λ ≤ 1
|
kanał A
Niepewność
pomiarowa
|
± (% wartości zmierzonej + % wartość zakresu pomiarowego) |
| DC |
DCe) |
0,05 Hz … 45 Hz 65 Hz … 3 kHz |
45 Hz … 65 Hz |
3 kHz … 10 kHz |
10 kHz … 50 kHz |
50 kHz … 100 kHz |
100 kHz … 500 kHz |
500 kHz … 1 MHz |
1 MHz … 2 MHz |
2 MHz … 10 MHz |
| Napięcie U* |
0,02+0,08 |
0,02+0,06e) |
0,015+0,03 |
0,01+0,02 |
0,03+0,06 |
0,2+0,4 |
0,5+1,0 |
0,5+1,0 |
f/1 MHz*1,5 + f/1 MHz*1,5 |
| Napięcie USENSOR |
0,02+0,08 |
0,02+0,06e) |
0,015+0,03 |
0,01+0,02 |
0,03+0,06 |
0,2+0,4 |
0,4+0,8 |
0,4+0,8 |
f/1 MHz*0,7 + f/1 MHz*1,5 |
| Prąd I* 5 mA…5 A |
0,02+0,1 |
0,02+0,06e) |
0,015+0,03 |
0,01+0,02 |
0,03+0,06 |
0,2+0,4 |
0,5+1,0 |
0,5+1,0 |
f/1 MHz*1,0 + f/1 MHz*2,0 |
– |
| Prąd I* 10 A…32 A |
0,02+0,11) |
– |
0,015+0,033) |
0,01+0,023) |
0,1+0,23) |
0,3+0,63) |
f/100 kHz*0,8 + f/100 kHz*1,23) |
– |
– |
– |
| Prąd ISENSOR |
0,02+0,08 |
0,02+0,06e) |
0,015+0,03 |
0,01+0,02 |
0,03+0,06 |
0,2+0,4 |
0,4+0,8 |
0,4+0,8 |
f/1 MHz*0,7 + f/1 MHz*1,5 |
| Moc czynna U*/ I* 5 mA…5 A |
0,032+0,09 |
0,032+0,06e) |
0,024+0,03 |
0,015+0,01 |
0,048+0,06 |
0,32+0,4 |
0,8+1,0 |
0,8+1,0 |
f/1 MHz*2,0 + f/1 MHz*1,8 |
– |
| Moc czynna U*/ I* 10 A…32 A |
0,032+0,092) |
– |
0,024+0,034) |
0,015+0,014) |
0,104+0,134) |
0,4+0,54) |
f/100 kHz*0,8 + f/100 kHz*0,84) |
f/100 kHz*1,0 + f/100 kHz*1,14) |
– |
– |
– |
| Moc czynna U*/ ISENSOR |
0,032+0,08 |
0,032+0,06e) |
0,024+0,03 |
0,015+0,01 |
0,048+0,06 |
0,32+0,4 |
0,72+0,9 |
0,72+0,9 |
f/1 MHz*1,8 + f/1 MHz*1,5 |
| Moc czynna USENSOR / I* 5 mA…5 A |
0,032+0,09 |
0,032+0,06e) |
0,024+0,03 |
0,015+0,01 |
0,048+0,06 |
0,32+0,4 |
0,72+0,9 |
0,72+0,9 |
f/1 MHz*1,4 + f/1 MHz*1,8 |
– |
| Moc czynna USENSOR / I* 10 A…32 A |
0,032+0,092) |
– |
0,024+0,034) |
0,015+0,014) |
0,104+0,134) |
0,4+0,54) |
f/100 kHz*0,8 + f/100 kHz*0,84) |
f/100 kHz*1,0 + f/100 kHz*1,04) |
– |
– |
– |
| Moc czynna USENSOR / ISENSOR |
0,032+0,08 |
0,032+0,06e) |
0,024+0,03 |
0,015+0,01 |
0,048+0,06 |
0,32+0,4 |
0,64+0,8 |
0,64+0,8 |
f/1 MHz*1,1 + f/1 MHz*1,5 |
|
Kanał B
Niepewność pomiarowa
|
± (% wartości zmierzonej + % wartość zakresu pomiarowego) |
|
DC
|
0,05 Hz … 45Hz
65 Hz … 1 kHz |
45 Hz … 65 Hz |
1 kHz … 5 kHz |
5 kHz … 20 kHz |
20 kHz … 100 kHz |
100 kHz … 500 kHz
|
| Napięcie U* |
0.1+0.1
|
0.1+0.1 |
0.03+0.03 |
0.2+0.2 |
0.3+0.4 |
0.4+0.8 |
f/1 00 kHz*0.8 +f/1 00 kHz*1.2
|
Prąd I* 5 mA…5 A
Prąd ISENSOR |
0.1+0.1
|
0.1+0.1 |
0.03+0.03 |
0.2+0.2 |
0.3+0.4 |
0.4+0.8 |
f/1 00 kHz*0.8 +f/1 00 kHz*1.2
|
| Prąd I* 10 A…32 A |
0.1+0.11)
|
0.1+0.13) |
0.03+0.033) |
0.2+0.23) |
0.6+1.23) |
1.5+1.53) |
f/1 00 kHz*2.0 +f/1 00 kHz*2.03)
|
Moc U*/ I* 5 mA…5
Moc U*/ ISENSOR |
0.16+0.1
|
0.16+0.1 |
0.05+0.02 |
0.32+0.2 |
0.48+0.4 |
0.64+0.8 |
f/1 00 kHz*1.28 +f/1 00 kHz*1.2
|
|
Moc U*/ I* 10 A…32 A
|
0.16+0.12)
|
0.16+0.14) |
0.05+0.024) |
0.32+0.24) |
0.72+0.84) |
1.52+1.154) |
f/1 00 kHz*2.24 + f/1 00 kHz*1.64)
|
Niepewność pomiaru dotyczy:
- Napięcia i prądy sinusoidalne
- Temperatura otoczenia (23±3) °C
- Czas nagrzewania 1 h
- Wartość pełnej skali jest rzeczywistą wartością szczytową.
- Wartość końcowa zakresu pomiaru mocy jest iloczynem wartości końcowych zakresu pomiaru prądu i napięcia.
- 0 ≤ |λ| ≤ 1 (współczynnik mocy)
- Modulacja prądu i napięcia 10 % … 110 % wartości nominalnej
- Kalibrację przeprowadzono w temperaturze 23 °C.
- Okres między kalibracjami 12 miesięcy
Inne wielkości: Wszystkie inne wielkości są wyznaczane z wielkości prądu, napięcia i mocy czynnej. Dokładność lub granice błędu wynikają z zależności funkcyjnej (np. S = I * U, ΔS / S = ΔI / I + ΔU / U).
- 1) 2) 3) 4) mają zastosowanie tylko w zakresie 10 … 32 A:
- 1) dodatkowa niepewność ± 50μA/A2 * Itrms2 2) dodatkowa niepewność ± 50μA/A2 * Itrms2 * Utrms 3) dodatkowa niepewność ± 50μA/A2 * Itrms2 4) dodatkowa niepewność ± 50μA/A2 * Itrms2 * Utrms
- e) Specyfikacja dokładności po nietrwałej regulacji zera, zmiana temperatury po regulacji zera maks. ± 1°C
