Opis

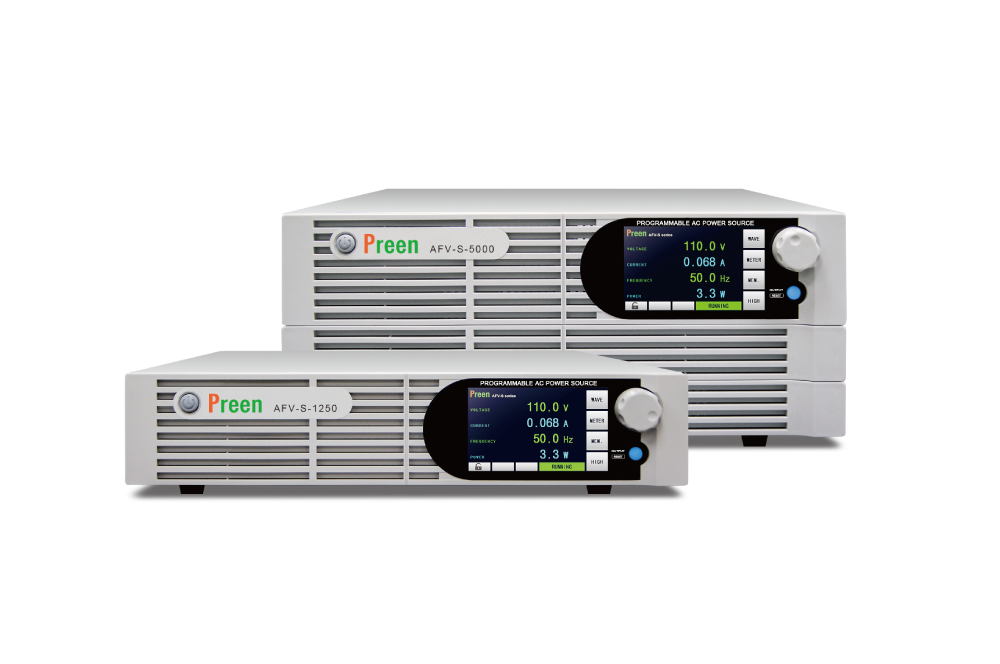

Seria AFV-S to programowalne źródło zasilania AC z możliwością precyzyjnego pomiaru. Ten kompaktowy produkt jest dostępny w czterech poziomach mocy wyjściowej: 600 VA, 1250 VA, 2500 VA i 5000 VA, które zapewniają czystą moc z niskimi zniekształceniami harmonicznymi. Jest idealny do urządzeń domowych, złączy zasilania, oświetlenia LED, testowania automatyki w produkcji i testowania produktów w laboratorium.

• Kompaktowe rozmiary i wysoka gęstość mocy: od 600VA do 2500VA zajmuje tylko 2U, a 5000VA – 4U.
• Szerokie napięcie wyjściowe 0-310V i częstotliwość wyjściowa 40-500Hz.
• THD wynosi poniżej 0,3% przy częstotliwości wyjściowej 50 Hz, 60 Hz.
• Idealny do prądu rozruchowego: jest w stanie dostarczyć do 4-krotności prądu szczytowego.
• Funkcja podtrzymania prądu: prąd wyjściowy jest utrzymywany na stałym poziomie w zależności od obciążenia, przy zmiennym napięciu wyjściowym.
• Użytkownicy mogą szybko ustawiać i przeglądać parametry za pomocą 5-calowego panelu dotykowego lub pokrętła, co zapewnia łatwą obsługę i wyświetlanie pomiarów.
• Wyposażony w interfejsy komunikacyjne RS232, RS485, Ethernet (opcja), Analog (opcja) i USB (opcja).
• Kompaktowe rozmiary 2U/4UC2U: 600VA / 1250VA / 2500VA4U: 500VA
• 4-krotny wysoki prąd rozruchowyMożliwość dostarczenia do 4-krotności prądu szczytowego z prądu RMS
• ≦0,3% Niskie zniekształcenia harmoniczneCałkowite zniekształcenia harmoniczne wynoszą poniżej 0,3% przy częstotliwości wyjściowej 50 Hz, 60 Hz
• 0-310V – Szeroki zakres napięcia i częstotliwości wyjściowej
• 4 Skróty – Jeden przypisany przez użytkownika skrót z 20 zestawów pamięci i trzy stałe skróty z pierwszych trzech zestawów pamięci
• 20 Zestawów pamięci – Użytkownicy mogą ustawić napięcie i częstotliwość w zestawach pamięci zgodnie ze swoimi potrzebami, a nazwy grup pamięci można zdefiniować dla dużej wygody

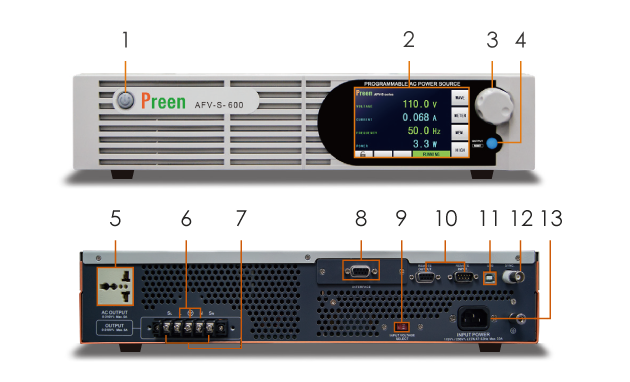

Opis panelu

1 Włącznik zasilania

2 Ekran dotykowy HMI

3 Pokrętło

4 Wyjście / Reset

5 Gniazdo wyjściowe AC

6 Zaciski wyjściowe

7 Zdalny czujnik

8 RS-232/RS-485

9 Wybór napięcia wejściowego

10 Wybór napięcia wejściowego

11 Interfejs USB (do aktualizacji oprogramowania sprzętowego)

12 Sync. Sygnał we/wy

13 Gniazdo wejściowe*

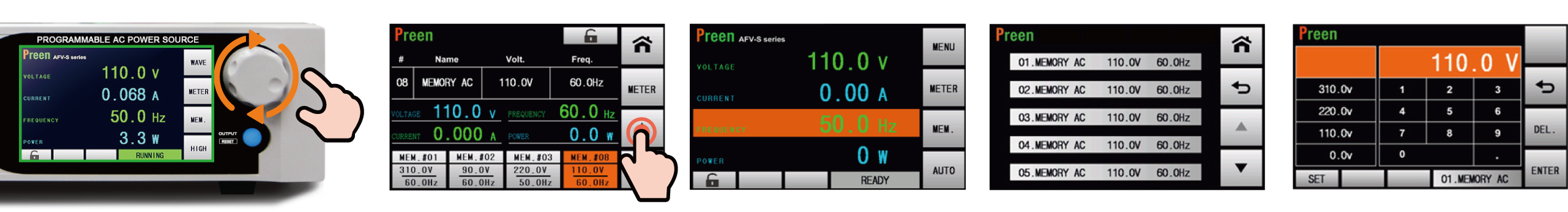

Intuicyjne sterowanie za pomocą ekranu dotykowego.

Tworzenie złożonych sekwencji na interfejsie HMI nie jest już trudnym zadaniem dla serii AFV-S. 5-calowy ekran dotykowy zapewnia użytkownikom przejrzysty wyświetlacz i łatwą konfigurację. AFV-S jest również wyposażony w pokrętło do lepszej regulacji.

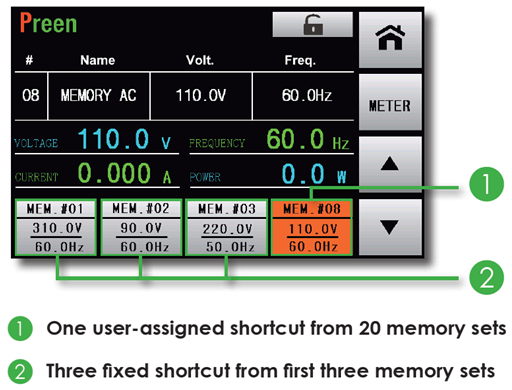

Seria AFV-S może wyświetlać 4 skróty zestawów pamięci, a ustawienia napięcia i częstotliwości każdego zestawu pamięci można wyraźnie odczytać. Użytkownik może szybko przełączyć wyjście, wybierając skróty. Dostępna jest również funkcja blokady ekranu, która zapobiega przypadkowej zmianie skrótów przez operatora i uszkodzeniu DUT.

Wyświetlanie kształtu fali i kompleksowe pomiary

Seria AFV-S jest w stanie zapewnić wyświetlanie przebiegu wyjściowego i precyzyjne pomiary, użytkownik może łatwo sprawdzić pomiary napięcia RMS, częstotliwości wyjściowej, prądu RMS, mocy rzeczywistej, mocy pozornej, mocy biernej, współczynnika mocy i współczynnika szczytu zgodnie z wyjściem produktu. Dodatkowo, wszystkie pomiary mogą być eksportowane jako raport za pośrednictwem oprogramowania sterującego do analizy i śledzenia wydajności EUT

Seria AFV-S może zapewnić do 4 razy większy prąd szczytowy od maksymalnego prądu znamionowego, co jest idealne do testowania prądu rozruchowego, takiego jak test silnika elektrycznego. Dodatkowo, seria AFV-S umożliwia użytkownikowi ustawienie kąta początkowego/końcowego dla wyjścia produktu, co jest odpowiednie do testowania zasilaczy impulsowych.

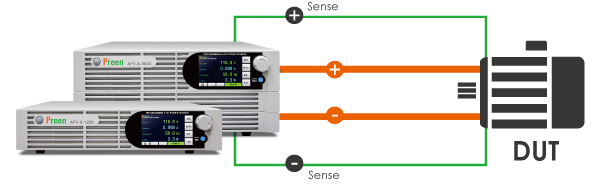

Zdalne wykrywanie

Seria AFV-S jest wyposażona w funkcję zdalnego wykrywania, która automatycznie kompensuje spadki napięcia i zapewnia stabilne napięcie wyjściowe. Ta funkcja jest odpowiednia do testowania pól, w których istnieje pewna odległość między zasilaczem a obciążeniem.

Szeroki zakres zastosowań

Dzięki wysokiej niezawodności, możliwości kompleksowej symulacji linii zasilania i wysokiej mocy wyjściowej, seria AFV-S jest szeroko stosowana w zastosowaniach związanych z urządzeniami gospodarstwa domowego, złączami zasilania, oświetleniem LED, testowaniem automatyzacji w produkcji i testowaniem produktów w laboratorium.
