Opis

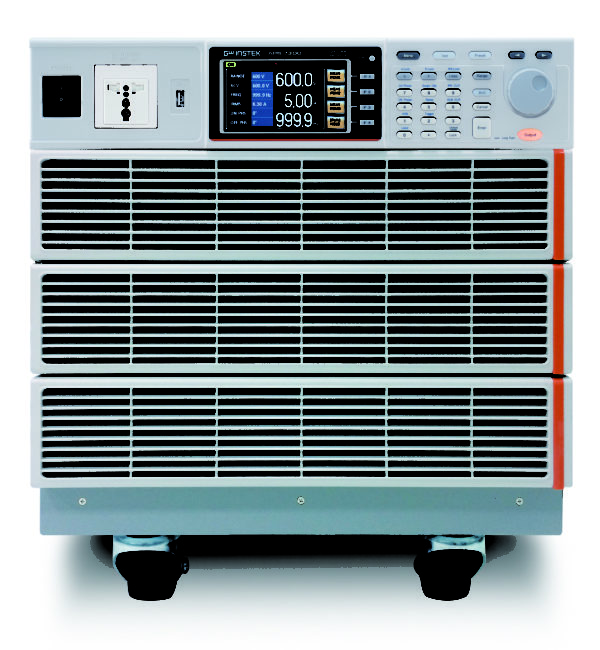

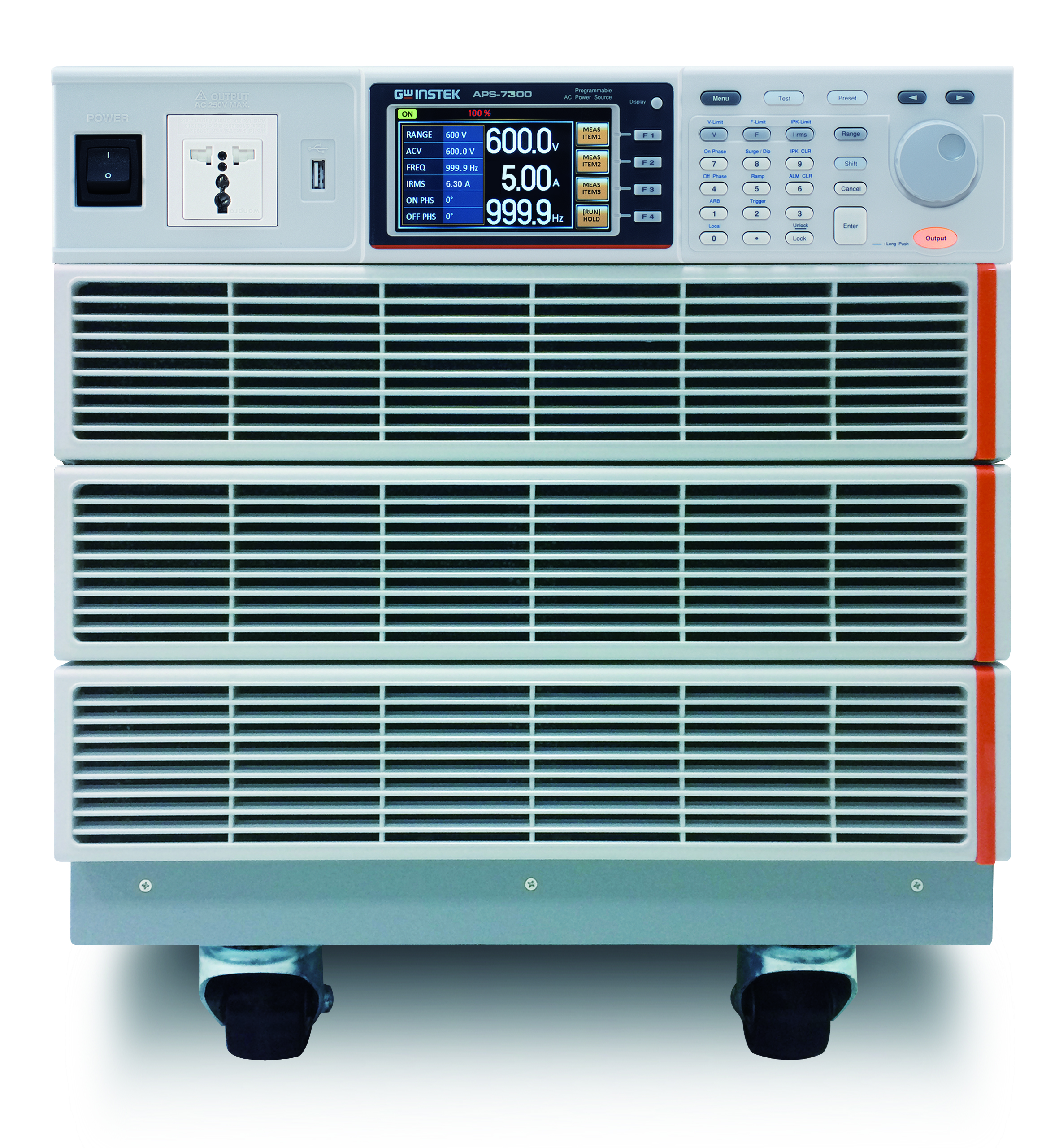

GW Instek przedstawia programowalne źródło prądu przemiennego serii APS-7000, która składa się z APS7050 o mocy 500VA, APS-7100 o mocy 1000VA, APS-7200 o mocy 2000VA oraz APS-7300 o mocy 3000VA. Seria APS-7000 posiada charakterystyki mocy dzięki swej liniowej budowie, w tym niskim poziomom szumu, niskiemu THD i bardzo stabilnej mocy wyjściowej, które są idealne do opracowania produktu i weryfikacji mocy wejściowej z warunkiem niskiego szumu lub zastosowań urządzeń stereo, video, audio itp.

Jednym z popularnych alternatywnych rozwiązań energetycznych na rynku jest wykorzystanie falownika do konwersji prądu stałego na prąd zmienny, a przekonwertowany prąd zmienny jest następnie przesyłany do sieci energetycznej lub sprzętu wymagającego elektryczności. Na przykład prąd zmienny wytwarzany przez falownik PV jest wysyłany do sieci energetycznej lub sprzętu wymagającego elektryczności. Podczas symulacji sieci elektroenergetycznej w celu sprawdzenia czy falownik łączy się z siecią, ogólne źródła AC nie mogą wytrzymać energii zwrotnej badanego urządzenia, dlatego nie są wymagane dodatkowe rezystory zużywające moc. Zacisk wejściowy serii APS-7000 jest zaprojektowany, aby izolować od symulowanego zacisku wyjściowego sieci AC, dlatego użytkownicy nie potrzebują dodatkowego urządzenia izolacyjnego do ochrony badanego urządzenia.

Seria APS-7000 jest odpowiednia do symulacji sieci elektroenergetycznej oraz przeprowadzania pomiarów charakterystyki wyjściowej falownika, w tym synchronizację fazy i częstotliwość. Odwrotny prąd i moc wykryte przez serię APS-7000 zostaną wyświetlone jako czerwone odczyty, aby ułatwić użytkownikowi obserwację pomiaru. Seria APS-7000 wykorzystuje tryb symulacji i tryb sekwencji, aby zapewnić pojedynczy krok lub kolejne zmiany mocy; i do symulacji pomiaru nieprawidłowości napięcia sieci elektroenergetycznej i pomiaru nieprawidłowości napięcia.

Funkcje:

• Ekran 4.3-cala TFT-LCD,
• Pojemność wyjściowa: APS-7050(500VA – 310Vrms – 4.2Arms)；APS-7100 (1000VA – 310Vrms – 8.4Arms)；APS-7200(2000VA – 310Vrms – 16.8Arms)；APS-7300 (3000VA – 310Vrms – 25.2Arms)；Zwiększenie wyjściowych wartości za pomocą opcji (0~600Vrms/45~999.9Hz),
• Niskie tętnienie & szum,
• Funkcje pomiarowe i testowe, w tym VOLT, CURR, PWR, SVA, IPK, IPKH, FREQ, PF, CF,
• Obsługuje pomiaru małego prądu AC 2mA ~ 35A, minimalna rozdzielczość 0.01mA (APS-7050& APS-7100),
• Funkcja alarmu przy prądzie odwróconym,
• 10 zestawów funkcji sekwencji do edytowania przebiegów wyjściowych / 10 zestawów trybu symulacji do szybkiego symulowania zasilania przejściowego / 10 zestawów trybu programu do definiowania sekwencji pomiarowej / 10 zestawów funkcji pamięci panelu,
• Automatyczne wykonanie sekwencji – Symulacja – Tryb program i funkcja wyjścia, gdy zasilanie jest włączone.
• Interfejsy standardowe: host USB, urządzenie USB, LAN,
• Interfejsy opcjonalne: GPIB (APS-001)；RS-232 / USB CDC(APS-002  tylko dla APS-7050& APS-7100)；RS-232(APS-007 tylko dla APS-7200& APS-7300).
