Opis
Informacje ogólne:
- Duży 5.7” calowy wyświetlacz LCD
- Zróżnicowane tryby wyjścia oraz funkcje pomiarowe
- AC-superimposed DC output
- Dostępne pojemnościowe obciążenie wejścia
- Funkcja kolejności
- Funkcja limitu
- Pamięć oraz ponowne wywołanie 30 ustawień
- Standardowy interfejs USB dla zdalnego sterowania|
- Funkcja włączenia i wyłączenia wyjścia

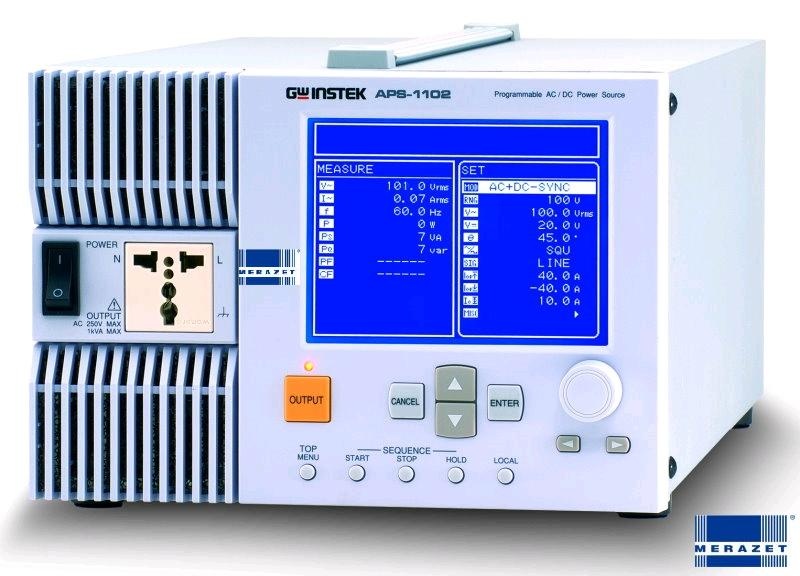

Wielofunkcyjny zasilacz ±380V/10A z generatorem AWG i multimetrem
APS-1102 to wielofunkcyjny zasilacz AC/DC wyposażony w funkcje generatora AWG i multimetru. Umożliwia pomiar napięcia, prądu, mocy, częstotliwości, współczynnika mocy, współczynnika szczytu, harmonicznych oraz prądów w stanie nieustalonym.
Zawiera wyświetlacz LCD o przekątnej 5,7” do prezentacji parametrów wyjściowych i wyników pomiarów. Maksymalne generowane napięcie stałe i zmienne wynosi ±380VDC/10A i 0…270VAC/10A. Możliwa jest praca ze stałym lub zmiennym napięciem zasilania z zakresu 100…250VAC/DC. Szczytowy prąd wyjściowy może osiągnąć 40AP-P.
W trybie multimetru dokładność pomiaru częstotliwości wynosi 1,0Hz, napięcia 0,1Vrms, prądu 0,01Arms, mocy 1W, a współczynnika mocy i szczytu po 0,01.
APS-1102 jest dostarczany wraz z oprogramowaniem dla komputerów PC służącym do konfiguracji parametrów, edycji przebiegów arbitralnych i rejestracji danych pomiarowych. Transmisja danych odbywa się poprzez port USB.
|
NAZWA MODELU
|
APS-1102
|
|
|
|
MAX MOC WYJŚCIOWA
|
|
|
|
|
AC
|
INPUT(100?180V)
|
|
|
|
|
INPUT(180?250V)
|
1000VA
|
|
|
DC
|
INPUT(100?180V)
|
750W
|
|
|
|
INPUT(180?250V)
|
1000W
|
|
|
NAPIĘCIE WYJŚCIOWE
|
|
|
|
|
AC
|
100V
|
0.0V?135.0V
|
|
|
|
200V
|
0.0V?270.0V
|
|
|
DC
|
100V
|
-190.0V?+190.0V
|
|
|
|
200V
|
-380.0V?+380.0V
|
|
|
MAX. PRĄD WYJŚCIOWY
|
|
|
|
|
AC
|
100V
|
10A
|
|
|
|
200V
|
5A
|
|
|
DC
|
100V
|
10A
|
|
|
|
200V
|
5A
|
|
|
MAX WARTOŚC PRĄDYU SZCZYTOWEGO
|
|
|
|
|
|
100V
|
40Apk
|
|
|
|
200V
|
20Apk
|
|
|
CZĘSTOTLIWOŚĆ
|
|
|
|
|
|
USTAWIANY ZAKRES
|
1.0Hz?550.0Hz
|
|
|
|
USTAWIANA DOKŁADNOŚĆ
|
±100ppm
|
|
|
PRZEBIEGI
|
|
|
|
|
|
SINUS ,PROSTOKĄT,
ARBITRALNY (MOZLIWOŚĆ ZAPISU DO 16 PRZEBIEGÓW ) |
|
|
|
|
WSPÓŁCZYNNIK ZNIEKSZTAŁCENIA WYJŚCIA
|
0.5% MAX(50HZ/60HZ)
|
|
|
LINE VOLTAGE REGULATION
|
|
|
|
|
|
POWER INPUT VOLTAGE
|
100V/120V/230V,
no load ,rated output |
|
|
LOAD VOLTAGE REGULATION RATE
|
|
|
|
|
|
|
0.5% MAXIMIM
(At output terminal under no load and rated resistance load) |
|
|
POMIAR
|
|
|
|
|
|
ZAKRES
|
ROZDZIELCZOŚĆ
|
ACCURACY
|
|
CZĘSTOŚCIOMIERZ
|
1.0 ?550.0 Hz
|
0.1Hz
|
±100ppm(1.0 Hz to 550.0Hz)
|
|
RMS Volt-Meter(AC+DC)
|
Full Scale 100V?225.0Vrms
|
0.1Vrms
|
±0.5% of the full scale
|
|
|
Full Scale 200V?450.0Vrms
|
0.1Vrms
|
±0.5% of the full scale
|
|
RMS Amp-Meter(AC+DC)
|
Full Scale 15.00A
|
0.01Arms
|
±1.0% of the full scale
|
|
MIERNIK MOCY
|
Full Scale 1200W
|
1W
|
±2% of the full scale
|
|
Load Power Factor Measurement
|
0.00 ? 1.00
|
0.01
|
|
|
Load Crest Factor Measurement
|
0.00 ? 50.00
|
0.01
|
|
|
External Synchronization
Frequency Measurement |
38.0?525.0Hz
|
0.1HZ
|
±0.2Hz
|
|
Phase when output is on
|
0.0°?359.9°
|
0.1°
|
|
|
External signal Input
|
|
|
|
|
Gain setting range
|
100V range 0.0?200.0 times
|
0.1
|
±5%
|
|
|
200V range 0.0?400.0 times
|
0.1
|
±5%
|
|
|
|
|
|
|
OUTPUT MODE
|
|
|
|
|
ACINT Mode
|
V
|
|
|
|
AC-EXT Mode
|
V
|
|
|
|
AC-ADD Mode
|
V
|
|
|
|
AC-SYNC Mode
|
V
|
|
|
|
AC+DC-INT Mode
|
V
|
|
|
|
AC+DC-EXT Mode
|
V
|
|
|
|
AC+DC-ADD Mode
|
V
|
|
|
|
AC+DC-SYNC Mode
|
V
|
|
|
|
|
|
|
|
|
Pamięć
|
|
|
|
|
Store/Recall
|
30 sets
|
|
|
|
POWER SOURCE
|
|
|
|
|
|
AC100V?230V±10%
50Hz / 60Hz ±2Hz |
|
|
|
POWER CONSUMPTION
/ POWER FACTOR |
|
|
|
|
|
1.4kVA max / 0.95min(AC100V)
0.9min(AC200V) |
|
|
|
INTERFEJS
|
|
|
|
|
|
USB(USBTMC) Standard
|
|
|
|
WYMIARY & WAGA
|
|
|
|
|
|
258mm(W) X 176mm(H) X 440mm(D)
APPROX :9.5 kg |
|
|
GOOD WILL INSTRUMENT is announcing a programmable AC/DC power source- APS-1102, to the global market. The product is not only a precision AC/DC power supply but also a powerful analyzer, which contains abundant features for the testing characteristic analysis, electronic devices, components and modules. Besides providing AC/DC power, APS-1102 also allows free programming of outputs for the simulation of a power source with abnormal variations. The instantaneous interruption, frequency sweeping, voltage sweeping and arbitrary waveforms of power source sweeping, voltage sweeping and arbitrary waveforms of power source can be easily generated in accordance with the test requirements. The output function includes two main modes, AC and AC + DC. Each mode can be combined with any of the four signal sources, internal(INT), external(EXT), internal + external(ADD), and synchronization, to give an ultimate flexibility of power source setting.
Besides providing AC/DC power, APS-1102 also allows free programming of outputs for the simulation of a power source with abnormal variations. The instantaneous interruption, frequency sweeping, voltage sweeping and arbitrary waveforms of power source can be easily generated in accordance with the test requirements. The output function includes two main modes, AC and AC + DC. Each mode can be combined with any of the four signal sources, internal(INT), external(EXT), internal + external(ADD), and synchronization, to give an ultimate flexibility of power source setting.
The measurement functions, including Voltage, Current, Power, Frequency, Load power factor, Load crest factor and Harmonic current, are provided to monitor the output status in a real time manner. The measurement of Inrush Current, which occurs during power-on of a capacitor load, can be done easily. All these measurement readings and settings are displayed on a 5.7”LCD screen simultaneously.
APS-1102 includes a multi-functional and user-friendly software, which supports the remote control of panel operations, Sequence editing and execution, Arbitrary waveform editing and transfer, and Data logging via USB interface. With capacity of 1kVA power and weighting of 20 lbs, APS-1102 provides powerful test and analysis features all in a comparatively compact and light-weight box.
