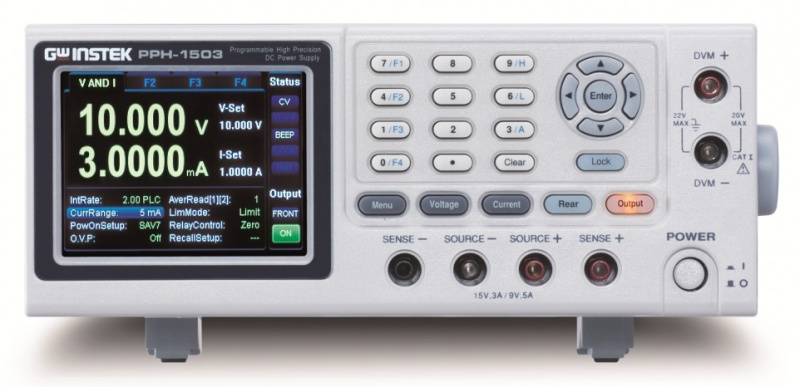

Opis produktu – Programowalny precyzyjny zasilacz DC PPH-1503 USB / LAN /GPIB
- Dwa wyjścia (0~15V/0~3A) i (0~9V/0~5A);
- Moc: 45 W
- Wyświetlacz 3.5 cali TFT LCD;
- Stałe napięcie i prąd pracy;
- Wbudowana funkcja pomiaru DVM;
- Wysoka rozdzielczość pomiaru (1mV/0.1mA dla zakresu 5A); (1mV/0.1uA dla zakresu 5mA);
- Sterowanie wyjściej zewnętrznym przekaźnikiem On/Off;
- „Sink Current Capability” zdolność odbioru prądu z podłączonego układu(maksimum:2A);
- cyfrowy panel kontrolny;
- selektywny wybór wejścia i wyjścia (DVM) porty z przodu i tyłu panelu;
- funkcja blokady klawisza;
- Pamięć 5 ustawień, w tym moc wyjściowa stanów ON / OFF;
- wysoka prędkość przejściowa czasu powrotu (<40us z 100mV ; <80us z 20mV);
- ochrona OVP/OCP/OTP przed zniszczeniem DUT(elementu testowego);
- standardowe interfejsy: USB / LAN /GPIB;
- sterownik Labview i oprogramowanie zdlanej komunikacji z PC.
| OGÓLNE DC | WYBÓR CZASU POMIARU | 0.01 ~ 10PLC1,0.01PLC/step |
| ŚREDNI OCZYT | 1~10 | |
| TYPOWY CZAS ODCZYTU2,3 | 31ms | |
| NAPIĘCIE WYJŚCIA DC (23?±5?) |
NAPIĘCIE WYJŚCIA | 0~15V |
| DOKŁADNOŚĆ WYJŚCIA | ± (0.05%+10mV) | |
| ROZDZIELCZOŚĆ PROGRAMOWA | 2.5mV | |
| DOKŁADNOŚĆ READBACK3 | ± (0.05%+3mV) | |
| ROZDZIELCZOŚĆ READBACK | 1mV | |
| CZAS WZROSTU NAPIĘCIA WYJŚCIA | 0.15ms (10% ~ 90%) | |
| CZAS OPADANIA NAPIĘCIA WYJŚCIA | 0.65ms (90% ~ 10%) | |
| REGULACJA OBCIĄŻENIA | 0.01%+2mV | |
| REGULACJA LINIOWA | 0.5mV | |
| STABILNOŚĆ4 | 0.01%+0.5mV | |
| RECOVERY TIME(1000%ZMIANY OBCIĄŻENIA) | <40us (<100mV) <80us (<20mV) |
|
| PULSACJA I SZUM5 | 1mV rms(0~1MHz) 8mVpp(20Hz~ 20MHz) |
|
| PRĄD DC (23?±5?) |
PRĄD WYJŚCIA | 0 ~ 5A (0 ~ 9V) 0 ~ 3A (9 ~ 15V) |
| DOKŁADNOŚĆ ZGODNOŚCI ŹRÓDA | ±(0.16%+5mA) | |
| ROZDZIELCZOŚĆ ZAPROGRAMOWANEGO ŹRÓDŁA | 1.25mA | |
| DOKŁADNOŚĆ READBACK3 | 5A range: ±(0.2%+400uA) 5mA range: ±(0.2%+1uA) |
|
| ROZDZIELCZOŚĆ READBACK | 5A range: 100uA 5mA range: 0.1uA |
|
| CURRENT SINK CAPACITY | 0 ~ 5V: 2A 5 ~ 15V:(2A derate 0.1A)/V |
|
| REGULACJA OBCIĄŻENIA | 0.01%+1mA | |
| REGULACJA LINIOWA | 0.5mA | |
| STABILNOŚĆ4 | 0.01%+50uA | |
| DVM | ZAKRES NAPIĘCIA WEJŚCIOWEGO | 0 ~ 20VDC |
| IMPEDANCJA WEJŚCIOWA | 10Ω | |
| MAKSYMALNE NAPIĘCIĘ WEJŚCIA | -3V, +22V | |
| DOKŁADNOŚĆ ODCZYTU3 | ± (0.05%+3mV) | |
| ROZDZIELCZOŚĆ ODCZYTU | 1mV | |
| POMIARY IMPULSU PRĄDU | POZIOM WYZWALANIA | 5mA ~ 5A, 5mA/step |
| WYSOKI CZAS/NISKI CZAS/ŚREDNI CZAS | 33.3us to 833ms, 33.3us/step | |
| OPÓŹNIENIE WYZWALANIA | 0 ~ 100ms,10us/steps | |
| ŚREDNI ODCZYT | 1 ~ 100 | |
| PRZEKROCZENIE CZASU IMPULSU LONG INTEGRATION | 1S ~ 63S | |
| CZAS POMIARU LONG INTEGRATION | 850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO time 16.7ms/steps(60Hz), 20ms/steps(50Hz) | |
| TYPY TRYBU WYZWALANIA | Rising, Falling, Neither | |
| OVP | ZAKRES OVP | OFF,ON (0 ~ 15.2V) |
| ROZDZIELCZOŚĆ | 10mV | |
| DOKŁADNOŚĆ | 50mV | |
| Inne | PROGRAMOWANIE | IEEE-488.2(SCPI) |
| USER_DEFINABLE POWER_UP STATES | 5 sets | |
| REAR PANEL CONNECTOR | 8Pin:output*4, sense*2, DVM*2 | |
| WSPÓŁCZYNNIK TEMPERATURY | 0.1* specification/ ?C | |
| ZUŻYCIE ENERGII | 150VA | |
| ZDALNE/LOKALIZACJA ZŁĄCZA | USB/GPIB/LAN | |
| PRZEKAŹNIK KONTROLI ZŁĄCZA | 150mA/15V 5Voutput, 100mA | |
| Izolacja | Chassis and Terminal | 20M? or above (DC 500V) |
| Chassis and AC cord | 30M? or above (DC 500V) | |
| Środowisko pracy | Indoor use, Altitude: ≤ 2000m Ambient temperature: 0 ~ 40°C Relative humidity: ≤ 80% Installation category: II, Pollution degree: 2 |
|
| Warunki przechowywania | TEMPERATURE: -20?C ~ 70?C HUMIDITY: < 80% |
|
| MOC WEJŚCIA | 90-264VAC, 50/60Hz 6 | |
| Akcesoria | CD 8cmUser manual x1, Quick Start manual x1 Test lead GTL-117 x 1, GTL-203A x 1, GTL-204A x 1 |
|
| Wymiary | 222 (W) x 86 (H) x 363 (D) mm | |
| Waga | Approx. 4.2kg | |
| Uwagi |
|
