Opis

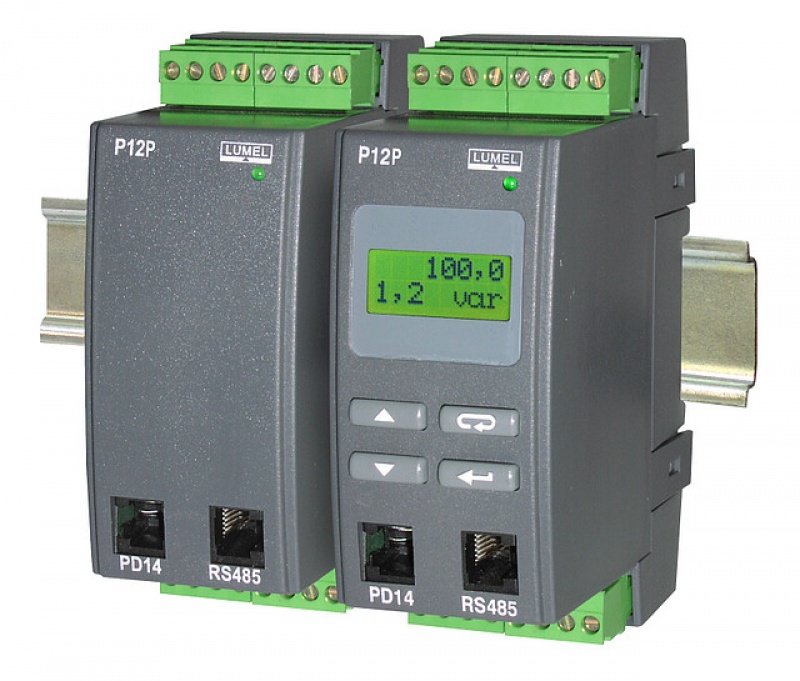

Programowalny przetwornik pomiarowy z interfejsem typu P12P przeznaczony jest do przetwarzania napięcia i prądu przemiennego oraz częstotliwości w sieciach energetycznych 1-fazowych na standardowy sygnał analogowy i cyfrowy.

Na podstawie zmierzonych wielkości przetwornik wylicza: moc czynną, bierną i pozorną, energię czynną, bierną i pozorną, współczynniki mocy cosj i tgj, kąt przesunięcia fazowego, moc czynną 15-to minutową, napięcie 10-cio minutowe i częstotliwość 1-cio sekundową.
Sygnał wyjściowy przetwornika jest izolowany galwanicznie od sygnału wejściowego oraz zasilania.
Przetwornik typu P12P ma programowalne funkcje pomiarowe i pomocnicze.

Programowanie parametrów może być realizowane za pomocą przycisków, interfejsu RS-485 lub poprzez programator typu PD14.
Przetwornik dzięki standardowemu protokołowi transmisji MODBUS jest powszechnie stosowany w komputerowych systemach zbierania danych.

Charakterystyka:

• wejście: programowalne 1 A (X/1 A), 5 A (X/5A), 57,7…690 V, X/100 V,
• wyjście: programowalne – cyfrowe RS-485 protokół MODBUS, analogowe, 2 wyjścia przekaźnikowe,
• wyświetlacz: LCD 2 x 8 znaków,
• zasilanie: 85..253 V a.c./d.c. lub 20…50 V a.c./d.c.,
• dostępne wykonania przetwornika: z wyświetlaczem LCD, bez wyświetlacza.

Obok programowalnych funkcji pomiarowych przetwornik ma szereg programowalnych funkcji pomocniczych ułatwiających pomiar i obsługę m.in.:

• przetwarzanie wielkości mierzonej na dowolny sygnał wyjściowy w oparciu o indywidualną liniową charakterystykę,
• pamięć wartości maksymalnych i minimalnych,
• programowanie czasu uśredniania pomiaru,
• wyświetlanie wielkości mierzonej na wyświetlaczu LCD
• sygnalizacja przekroczenia nastawionych wartości alarmowych,
• programowalne wyjścia alarmowe (2 przekaźniki)
• rejestracja sygnału wejściowego w zaprogramowanych odcinkach czasu,
• podgląd nastawionych wartości parametrów,
• programowalny symbol jednostki wyświetlany na wyświetlaczu LCD,
• obsługa interfejsu RS-485 w protokole MODBUS ASCII i RTU.

 Wymiary zewnętrzne: 45 x 120 x 100mm
