Opis
Programowalny przetwornik pomiarowy z interfejsem typu P12H przeznaczony jest do przetwarzania napięcia i prądu stałego na standardowy sygnał analogowy i cyfrowy.
Sygnał wyjściowy przetwornika jest izolowany galwanicznie od sygnału wejściowego oraz zasilania.
Przetwornik typu P12H ma programowalne funkcje pomiarowe i pomocnicze. Programowanie parametrów może być realizowane za pomocą przycisków, interfejsu RS-485 lub poprzez programator typu PD14.
Przetwornik dzięki standardowemu protokołowi transmisji MODBUS jest powszechnie stosowany w komputerowych systemach zbierania danych.
Charakterystyka:
- wejście: programowalne – -100…0…100V, -600…0…600V, -1…0…1A, -5…0…5A,
- wyjście: programowalne – cyfrowe RS-485 protokół MODBUS, analogowe, 2 wyjścia przekaźnikowe,
- wyświetlacz: LCD 2 x 8 znaków,
- zasilanie: 85..253 V a.c./d.c. lub 20…50 V a.c./d.c.,

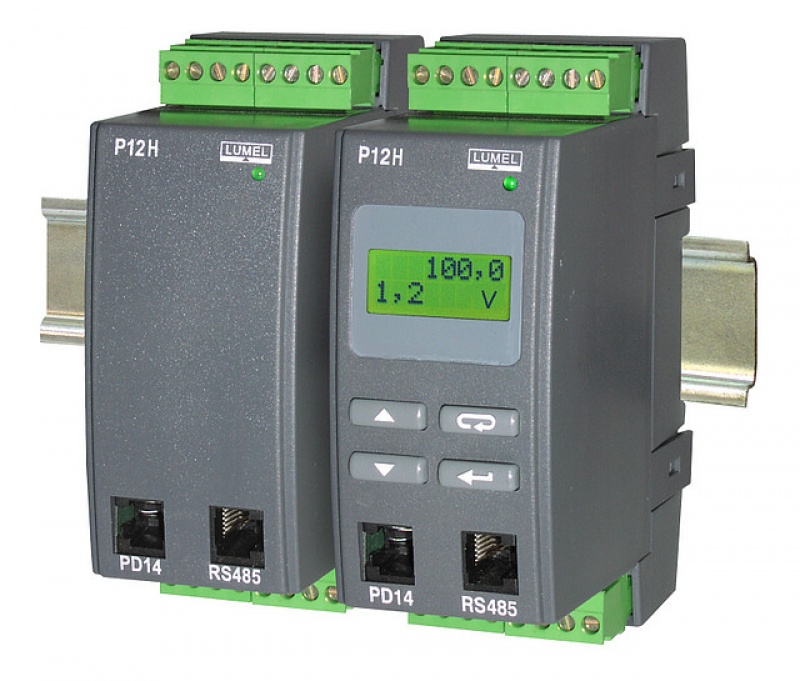

- dostępne wykonania przetwornika: z wyświetlaczem LCD, bez wyświetlacza.
Obok programowalnych funkcji pomiarowych przetwornik ma szereg programowalnych funkcji pomocniczych ułatwiających pomiar i obsługę m.in.:
- przetwarzanie wielkości mierzonej na dowolny sygnał wyjściowy w oparciu o indywidualną liniową charakterystykę,
- pamięć wartości maksymalnych i minimalnych,
- programowanie czasu uśredniania pomiaru,
- wyświetlanie wielkości mierzonej na wyświetlaczu LCD,
- sygnalizacja przekroczenia nastawionych wartości alarmowych,
- programowalne wyjścia alarmowe (2 przekaźniki),
- rejestracja sygnału wejściowego w zaprogramowanych odcinkach czasu, 20 odcinkowa charakterystyka,
- funkcje matematyczne,
- podgląd nastawionych wartości parametrów,
- programowalny symbol jednostki wyświetlany na wyświetlaczu LCD,
- obsługa interfejsu RS-485 w protokole MODBUS ASCII i RTU.
Wymiary zewnętrzne: 45 x 120 x 100mm
