Name: Projektowanie i montaż chłodniczego systemu szkoleniowego
Brand: Bedo

Opis produktu – Projektowanie i montaż chłodniczego systemu szkoleniowego

Projektowanie i montaż chłodniczego systemu szkoleniowego (AR-027) wprowadza stażystów w typ lodówek używanych do przechowywania owoców i warzyw. Ten trenażer pozwala uczestnikom na montaż tego typu lodówki, począwszy od zaprojektowania cyklu chłodniczego, aż do zbudowania całego układu chłodniczego lodówki i pozwala im zdobyć praktyczne umiejętności, takie jak gięcie rur, rozszerzanie i lutowanie. System szkoleniowy obejmuje wszystkie komponenty chłodnicze, sprzęt i narzędzia niezbędne do montażu lodówki, takie jak kompletny zestaw narzędzi warsztatowych i sprzętu potrzebnego do gięcia rur, kielichowania i lutowania.

Dane techniczne

Kod zestawu głównego: (AR – 027.1)

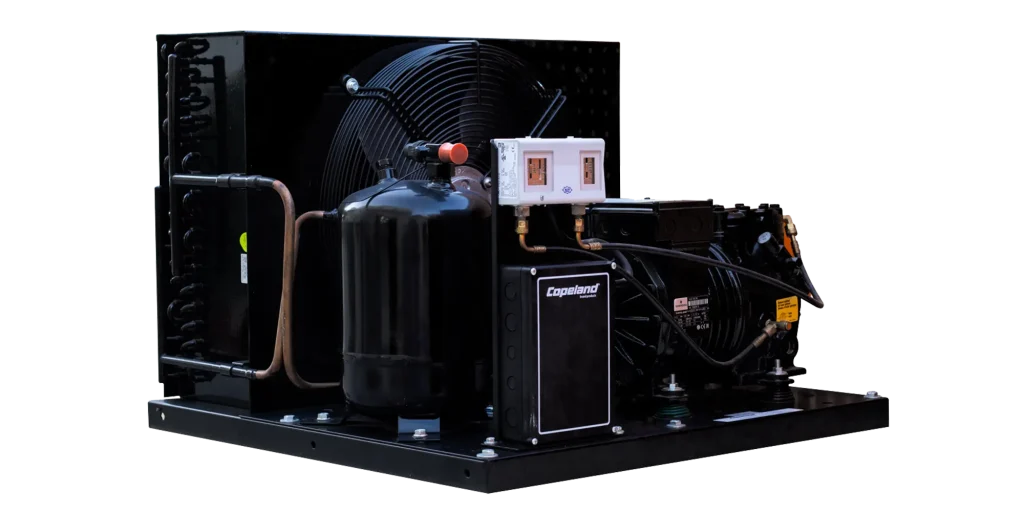

- Urządzenie skraplające
  - Częstotliwość: 50 Hz (Standard)
  - Nominalna wydajność chłodnicza: 1412 watów (Standard)
  - Prąd:
    - Prąd znamionowy RLA: 4,2 A
    - Prąd maksymalny: 5,8 A
    - Prąd rozruchowy LRA: 18 A
  - Sprężarka
  - Typ: Sprężarki tłokowe
  - Zastosowanie: HBP/CBP – wysokie/komercyjne ciśnienie wsteczne
  - Opis produktu: R-134a
  - Napięcie/Częstotliwość: 220-240V ~ 50Hz
- Silnik wentylatora
  - R.P.M: 1300 tr/min
  - Moc wału: 25 W
  - Średnica łopatek wentylatora: Ø 250 mm
  - Zabezpieczenia: Przeciążenie
- Odbiornik
  - Pojemność /Capacity: 0.75 L
  - PMS / Max. service pressure: 32 Bars

Zestaw narzędzi do regeneracji (brak w zestawie) Kod: (AR – 027.2)
- Cyfrowy kolektor czynnika chłodniczego (AR – 027.2.1)
  - Wyświetlacz: LCD (przekątna 5 cali)
  - Podświetlenie: Niebieskie (regulowany czas trwania)
  - Wskazanie niskiego poziomu baterii: jest wyświetlane, gdy napięcie baterii spadnie poniżej poziomu roboczego.
  - Wskaźnik przekroczenia zakresu: OL dla ciśnienia,
  - Auto Power Off: 30 minut bezczynności (regulowane)
  - Maximum Manifold Pressure: 800 Psig (5500 kPa)
  - Battery Type: 6 x alkaliczne AA
  - Żywotność baterii: typowo 350 godzin (bez próżni, podświetlenia i łączności bezprzewodowej)
  - Częstotliwość radiowa: 2,4 GHz
  - Zasięg łączności bezprzewodowej: 1000 stóp (305 metrów) w linii wzroku – odległość zmniejsza się przez przeszkody
  - Port danych: Micro USB (do pobierania dzienników danych lub aktualizacji oprogramowania sprzętowego)
  - Środowisko pracy: 32°F do 122°F (0°C do 50°C) przy wilgotności względnej 75%
  - Środowisko przechowywania: -4°F do 140°F (-20°C do 60°C) przy wilgotności względnej 80% (z wyjętą baterią)
  - Współczynnik temperatury: 0,1 x (określona dokładność) na °C (0°C do 18°C, 28°C do 50°C), na 1,8°F (32°F do 64°F, 82°F do 122°F)
  - ” Waga: 4,03 funta (1,83 kg)
  - Odporność na wodę: Zaprojektowany zgodnie z IP54
- Detektor wycieku czynnika chłodniczego (AR – 027.2.2)
  - Typ czujnika: Podczerwień (IR)
  - Żywotność czujnika: Typowo 10 lat
  - Poziomy czułości: Wysoki, średni, niski, turbo (do wyboru)
  - Maksymalna czułość: 0,03 uncji/rok (1g/a), nieruchomo; 0,1 uncji/rok (3g/a), w ruchu
  - Informacja zwrotna o wykryciu: Czerwona wskazówka LED, wykres słupkowy LCD, cyfry LCD, sygnał dźwiękowy
  - Czynniki chłodnicze: HFC, HCFC, CFC, HFO i mieszanki
  - Czas reakcji: <1 sekunda typowo
  - Czas odzyskiwania: <5 sekund typowo
  - Typ baterii: 3,7 VDC (nominalnie) 2550 mAh, niewymienna
  - Czas ładowania: typowo 6 godzin z dołączoną ładowarką.
  - Żywotność baterii: typowo 10 godzin, podświetlenie wyłączone
  - Auto Power Off: 10 minut bez wykrycia lub naciśnięcia przycisku
  - Środowisko pracy: 32°F do 104°F (0°C do 40°C); < 75% wilgotności względnej (bez kondensacji)
  - Temperatura przechowywania: -4°F do 140°F (-20°C do 60°C); < 80% wilgotności względnej
  - Odporność na wodę: Zaprojektowany zgodnie z IP54
- Urządzenie do odzyskiwania czynnika chłodniczego (AR – 027.2.3)
  - Wyświetlacz: 2 x 10000 zliczający wyświetlacz LCD z komunikatami o stanie
  - Podświetlenie: Kolor niebieski
  - Częstotliwość pomiaru: 3,3 razy na sekundę, nominalnie
  - Zakres czujnika ciśnienia portu wejściowego: -30″ Hg do 600 psig
  - Zakres czujnika ciśnienia portu wyjściowego: -30″ Hg do 600 psig
  - Odcięcie wysokiego ciśnienia: 558 psig, nominalnie
  - Rozdzielczość i jednostki: 1 psig (1″ Hg), 0. 05 bar (2 cmHg), 0,01 Mpa (2 cmHg), 5 Kpa (2 cmHg)
  - Dokładność czujnika ciśnienia: ± 0,5 ” Hg (próżnia) ± (0,6% odczytu +2 psig)
  - Próżnia końcowa: 14,9″ Hg
  - Sprężarka: Dwucylindrowy tłokowy (bezolejowy)
  - SilnikDC: 1 HP (zmienna inteligentna prędkość)
  - Maks. pobór prądu: 12,0 AAC
  - Zawór: Pojedynczy dwuprzewodowy zawór kulowy
- Pompa próżniowa (AR – 027.2.4)
  - Przepływ nominalny: 8 CFM (VP85), 5 CFM (VP55)
  - Pojemność oleju: 8 uncji (237 ml)
  - Kompatybilność oleju: Olej do pomp próżniowych
  - Podświetlenie oleju: Niebieska dioda LED
  - Spust oleju: Zawór kulowy
  - Rozmiary portów: (1) 1/4″ (8 mm), (2) 3/8″ (10 mm), (1) 1/2″ (15 mm)
  - Sprężarka: Obrotowa łopatka, dwustopniowa
  - Silnik: 3/4 HP bezszczotkowy DC
  - RPM: 2500 (VP85)
  - Źródło zasilania: 207 do 253 VAC @ 50/60 Hz (VP85),)
  - Środowisko pracy: 30°F do 122°F (-1,1°C do 50°C)
- Bezprzewodowa skala czynnika chłodniczego (AR – 027.2.5)
  - Przekroczenie zakresu: Wyświetlany jest komunikat „OL”
  - Maksymalne obciążenie: 252 funty (114 kg)
  - Automatyczne wyłączenie zasilania: 30 minut bezczynności (brak zmiany wagi lub naciśniętych przycisków)
  - Podświetlenie: Niebieskie, wyłącza się po 60 sekundach, jeśli nie zostanie naciśnięty żaden przycisk
  - Dokładność:
    - ±0,03%rdg + 0,25 oz (10 g), od 0 do 66 lbs (od 0 do 30 kg)
    - ±0,05%rdg + 0,25 oz (10 g), od 66 do 252 lbs (od 30 do 114 kg)
  - Rozdzielczość i jednostki:
    - lb oz (0. 25 oz), lb (0,1 lb), oz (0,1 oz), kg g (10 g), kg (0,1 kg), g (10 g)
  - Współczynnik temperatury: 0,1 x (określona dokładność) na °F
  - Zasięg bezprzewodowy: 100 stóp (30 metrów)
  - Częstotliwość radiowa: 2400 MHz
- Cyfrowe mierniki cęgowe (AR – 027.2.6)
  - Prąd AC (A):600A ±(2%+10)
  - Prąd DC (A):600A
  - Częstotliwość napięcia AC(Hz):10Hz~10kHz±(1%+5)
  - Rezystancja (Ω): 60MΩ ±(0,8%+2)
  - Częstotliwość (Hz):10Hz~10MHz ±(0,1%+4)
  - Częstotliwość prądu AC (Hz): 50Hz~100Hz±(1%+5)
  - Napięcie AC (V): 600V ±(0.8%+5)
  - Napięcie DC (A): 600V ±(0.5%+2)
  - Pojemność (F): 60mF ±(4%+5)
- Butla z azotem (AR – 026.2.7)
  - Objętość: 20 L
  - Ciśnienie: 200 bar
- Butla z czynnikiem chłodniczym (AR – 027.2. 8)
  - W zależności od typu czynnika chłodniczego

Zakres dostawy

Projektowanie i montaż szkoleniowego systemu chłodniczego (AR – 027)
- Zestaw główny (AR – 027. 1)
Hard Copy User manual.

Opcje

Zawartość cyfrowa (BI-01)
Cyfrowy kolektor czynnika chłodniczego (AR – 027.2.1)
Wykrywacz wycieków czynnika chłodniczego (AR – 027.2.2)
Urządzenie do odzyskiwania czynnika chłodniczego (AR – 027.2. 3)
Pompa próżniowa (AR – 027.2.4)
Bezprzewodowa waga czynnika chłodniczego (AR – 027.2.5)
Cyfrowe mierniki cęgowe (AR – 027.2.6)
Butla z azotem (AR – 027.2.7)
Butla z czynnikiem chłodniczym (AR – 027.2. 8)

Szczegóły techniczne

System szkoleniowy demonstruje komercyjny typ lodówek, który jest używany do przechowywania owoców i warzyw, które mają być w pełni zmontowane przez uczestników szkolenia w celu zdobycia praktycznych umiejętności montażu i konserwacji tego typu lodówek.
– Trenażer składa się z szafy chłodniczej, agregatu skraplającego, wózka z komponentami cyklu chłodniczego oraz innego wózka na narzędzia i sprzęt niezbędny do montażu systemu chłodniczego.

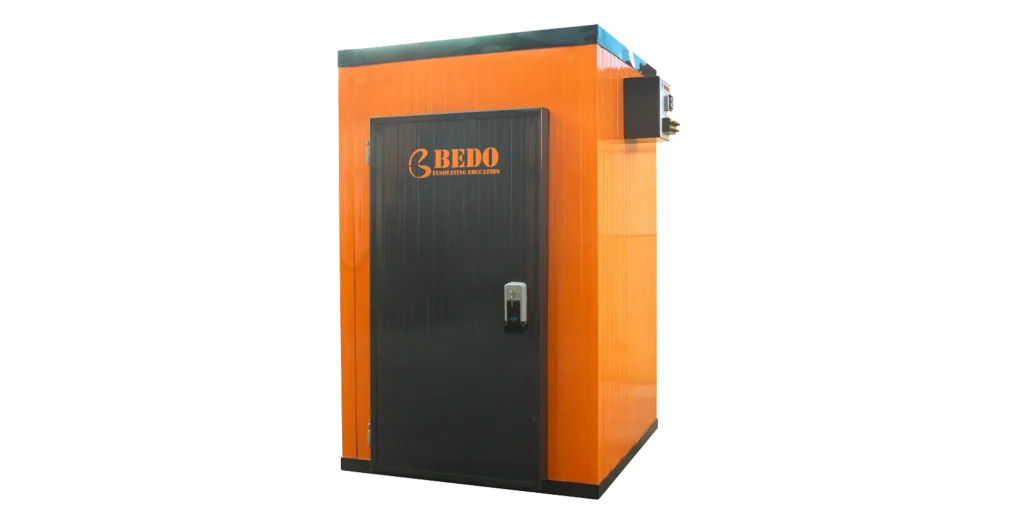

– Szafa chłodnicza ma drzwi izolujące niską temperaturę spowodowaną przez wężownicę parownika wewnątrz lodówki i zawiera dwa parowniki, każdy parownik ma grzałkę zapobiegającą tworzeniu się lodu na wentylatorze parownika i dwa czujniki, jeden z nich do wykrywania temperatury parownika, a drugi do wykrywania temperatury grzałki odszraniania. </Jednostka skraplająca składa się ze sprężarki, skraplacza i zbiornika cieczy, a także głównego panelu zasilania urządzenia, który zawiera główny włącznik/wyłącznik urządzenia, wyłącznik awaryjny, trzy przełączniki wyboru, cyfrowe wyświetlacze do wyświetlania temperatury szafy chłodniczej, temperatury parownika i temperatury grzałki odszraniania parownika oraz 24-godzinny zegar do obsługi grzałek odszraniania wewnątrz urządzenia przez całą dobę.
– Agregat chłodniczy jest wyposażony w panel, który zawiera gniazda do przesyłania danych i dwie linie połączeń węży czynnika chłodniczego do mechanicznego i elektrycznego połączenia komponentów agregatu chłodniczego z agregatem skraplającym.
Wózek z komponentami chłodniczymi jest podzielony na szuflady, które zawierają:
- Zestaw termostatycznych zaworów rozprężnych
- Zestaw wymiennych dysz
- Regulator rozruchowy: 0,2 bara-6,0 barów
- Regulator ciśnienia parownika: 5-17,5 barów
- Regulator mocy: 0,2 bar-6,0 bar
- Regulator ciśnienia kolektora z dyszą manometru: 3-20 bar
- Regulator ciśnienia parownika z dyszą manometru: 0-5. 5 barów
- Przełącznik niskiego ciśnienia i ogranicznik niskiego ciśnienia
- Termostat, przełącznik, przełącznik
- Termostat wentylatora, przełącznik, przełącznik
- Termostat wentylatora, przełącznik, przełącznik
- Termostat odszraniania, przełącznik, przełącznik
- Zestaw zaworów elektromagnetycznych
- Okienko inspekcyjne
- Monitor wysokiego ciśnienia
- Monitor niskiego ciśnienia
- Osuszacz filtra
- Zawór zwrotny 0. 56 m³/h
- Zawór zwrotny: 1,43 m³/h
- 4-drożny układ manometrów z walizką do przechowywania
- Butla z azotem, 5 l z regulatorem
- Butla ciśnieniowa 12,5 l
- Stół warsztatowy z panelem z otworami
- Zestaw kabli
- Zestaw rur miedzianych.
- Złączki miedziane redukcyjne
- Złączka redukcyjna
- Złączka z walcowanym ogranicznikiem rury
- Kolanko 90° – zamknięte szorstkie
- Kolanko 90° – Długi promień
- Tee
- Kolanko 90° DWV
- Kolanko powrotne DWV
- Wymiennik ciepła
- Pułapka cieczy
- Pułapka oleju ze złączkami
- 4- zawór drogowy
- Zawór rozprężny
- Regulator zimnokomorowy
- Regulator ogrzewania
- Regulator ciśnienia cieczy
- Zawór rozprężny
- Czujnik powietrza, Czujnik rurowy, Czujnik odszraniania
- Tuleja czujnika Danfoss
- Wyświetlacz
- Zmontowany i przylutowany
- Zestaw dysz Jet
- Zaciski śrubowe, Wężownica
- Przetwornik ciśnienia
- Nakrętka kołpakowa, Kołpak uszczelniający
- Zestaw zacisków
- Rurki miedziane 16 mm
- Regulator chłodni
- Regulator chłodzenia i ogrzewania
- Odszranianie w regularnych cyklach lub w czasie rzeczywistym, zdalny start
Wózek narzędzi montażowych i wyposażenia jest podzielony na szuflady, które zawierają:
- Zestaw szczypiec
- Zestaw wkrętaków.
- Set of ball Head L Allen Key
- 9 Piece Foldup Hexagon Key Set
- 1/4″ Drive 6-Point Sockets (12 pieces)
- 1/4″ Drive 6- (11 sztuk)
- Nasadki płaskie 1/4″ (3 sztuki)
- Nasadki krzyżakowe 1/4″ (2 sztuki)
- Nasadki krzyżakowe 1/4″ (2 sztuki)
- Nasadki krzyżakowe 1/4″ (2 sztuki)
- Nasadki krzyżakowe 1/4″ (2 sztuki)
- Bity nasadowe TORX z napędem 1/4″ (8 sztuk)
- Bity nasadowe sześciokątne z napędem 1/4″ (5 sztuk)
- Szybko zwalniana grzechotka odwracalna z napędem 1/4″
- Rękojeści obrotowe z napędem 1/4″
- Rękojeść przesuwna T z napędem 1/4″ Uchwyt
- Przedłużacze z napędem 1/4″
- Giętki przedłużacz z napędem 1/4″
- Przegub uniwersalny z napędem 1/4″
- Adapter nasadek z napędem 1/4″
- Uchwyt bitów z napędem 1/4″
- Bity antysabotażowe TORX (7 sztuk)
- Nasadki z napędem 1/2″ 6-cio (18 sztuk)
- Nasadki 6-punktowe z napędem 1/2″
- Grzechotka dwustronna z szybkim zwalnianiem
- Przesuwne uchwyty teowe z napędem 1/2″
- Przedłużki z napędem 1/2″
- Przegub uniwersalny z napędem 1/2″
- Adapter nasadek z napędem 1/2″ – F: 1/2″ M:3/8″
- 1/2 Adapter nasadek – F:1/2″ M: 3/4″
- Nasadki z uchwytem na bity 1/2″
- Bity z rowkiem (klasa udarowa)
- Bity Phillips (klasa udarowa)
- Bity TORX (klasa udarowa)
- Bity sześciokątne (klasa udarowa)
- 16-częściowy zestaw kluczy uniwersalnych (z EVA)
- 12-częściowy zestaw podwójnych kluczy płasko-oczkowych Zestaw kluczy płasko-oczkowych
- 11-częściowy zestaw pilników do pił i pilników zegarmistrzowskich
- Klucze dynamometryczne (2 szt.)
- Grzechotka dwustronna z wkładką napędową (2 szt.)
- Grzechotka dwustronna z wkładką napędową (18 szt.)
- Młotek kulowy
- Młotek z miękkim czołem
- Zapasowa głowica z tworzywa sztucznego – Ø 40 mm (pojedyncza)
- 3 szt: Ø3×110, Ø4×120, Ø5×150 mm Dziurkacz centrujący
- 2 PC: Ø (2, 5) x150 mm Dziurkacz równoległy
- Taśma miernicza C-Pro (calowa/metryczna) 5M-16 FT x 25 mm
- Reguła ze stali nierdzewnej – 30 cm
- Szerokość noniusza – 150 mmv
- Klucz dynamometryczny
- Cyfrowy tester ciągłości napięcia LCD
- Profesjonalna latarka LED
- Magnetyczne narzędzie podnosząceMagnetyczne narzędzie podnoszące Magnetyczne narzędzie podnoszące
- Magnetyczne narzędzie podnoszące i pazurowe
- Teleskopowe lusterko inspekcyjne
- Skrobak dwukońcowy
- Składany nóż do przycinania
- Klucz dynamometryczny
- Cyfrowy tester ciągłości napięcia LCD
- Nożyk do dziurkaczy
- Reguła ze stali nierdzewnej- 30 cm
- Klucz typu L z otworem
- Obcinak do rur stalowych
- Składana linijka drewniana
- Wiertło stopniowe
- Nóż do zdejmowania izolacji z kabli
- 180 stopni 3-in- 1 Giętarka do rur
- Rękojeść z regulowanym ramieniem piły
- Giętarka do rur miedzianych
- Mini obcinak do rur miedzianych
- Młotek do wyrównywania
- Okulary ochronne
- Szczotka druciana z plastikową rączką
- Liniijka w kształcie litery L zakrzywiona pod kątem 90 stopni.
- Automatyczny ściągacz izolacji z uchwytem
- Obcinak do rur
- Narzędzie do roztłaczania
- Smarownica
- Poziomica aluminiowa
- 2x120mm Przebijak stożkowy
- Wyłącznik szafy sterowniczej z 8 ostrzami
Trener jest również dostarczany z butlą czynnika chłodniczego z rozdzielaczem, aby nauczyć uczestników szkolenia, jak ładować i odprowadzać czynnik chłodniczy do obwodów chłodniczych.
Trener pozwala uczestnikom szkolenia nauczyć się sekwencji tworzenia i konserwacji cykli chłodniczych, tak jak są one wykonywane w prawdziwym życiu i cyfrowym rozdzielaczu. Uczestnik szkolenia powinien najpierw wykonać mechaniczną konfigurację komponentów chłodniczych potrzebnych do wymaganego cyklu chłodniczego.
Następnie uczestnicy szkolenia powinni wykonać połączenia rurowe i sprawdzić je, a następnie usunąć wilgoć z rur za pomocą butli z azotem i cyfrowego rozdzielacza, a następnie odkurzyć system za pomocą pompy próżniowej i cyfrowego rozdzielacza.
Następnie stażyści muszą naładować cykl chłodniczy czynnikiem chłodniczym z butli z czynnikiem chłodniczym za pomocą maszyny do odzyskiwania, bezprzewodowej wagi do identyfikacji ilości czynnika chłodniczego pobranego z butli z czynnikiem chłodniczym do cyklu, amperomierza zaciskowego używanego również do sprawdzania ładowania czynnika chłodniczego oraz wziernika do wizualnego przepuszczania czynnika chłodniczego przez rury i upewnienia się, że w cyklu nie ma pęcherzyków powietrza.
Uczestnicy szkolenia muszą wykonać test szczelności za pomocą detektora wycieku i wykonać konfigurację elektryczną komponentów chłodniczych.
Po przeprowadzeniu eksperymentu uczestnik szkolenia powinien nauczyć się, jak rozładować cykl z czynnika chłodniczego.
Jednostka edukacyjna pozwala uczestnikom szkolenia zdobyć te umiejętności i wiele więcej poprzez bezpieczne eksperymentowanie.

Eksperymenty

Instalacja i planowanie technicznie poprawnego orurowania dla systemu chłodniczego przy użyciu rur miedzianych (gięcie, wieszanie, mierzenie)
Obsługa czynnika chłodniczego, napełnianie, usuwanie i bezpieczeństwo
Rozruch, sprawdzanie szczelności, testowanie szczelności i konserwacja
Demontaż lub wyłączenie
Szafa chłodnicza na warzywa
Komora zamrażarki
Komora lodówki z zasilaniem kontrolowanym przez obejście gorącego gazu
System chłodzenia z trybem zimowym
2 komory lodówki w różnych temperaturach za pomocą zaworu regulującego ciśnienie parownika
Montaż i demontaż orurowania i elementów orurowania
Testy ciśnieniowe, testy wytrzymałości ciśnieniowej, testy elektryczne
Kalibracja przełączników ciśnieniowych
Uruchomienie, sprawdzenie szczelności, testy szczelności
Projektowanie systemów sterowania
Napełnianie czynnikiem chłodniczym
Syfonowanie czynnika chłodniczego do odpowiednich pojemników utylizacyjnych

Aparatura Laboratoryjna

Automatyka i elektryczna aparatura łączeniowa

Elektryczna aparatura pomiarowa

Drogownictwo, budownictwo i geotechnika

Zestawy edukacyjne – stoły elektrotechniczne

Projektowanie i montaż chłodniczego systemu szkoleniowego

Opis produktu – Projektowanie i montaż chłodniczego systemu szkoleniowego

Specyfikacja – Projektowanie i montaż chłodniczego systemu szkoleniowego

Dane techniczne

Zakres dostawy

Opcje

Szczegóły techniczne

Wyposażenie opcjonalne – Projektowanie i montaż chłodniczego systemu szkoleniowego

Eksperymenty

Formularz kontaktowy

Miernik wielofunkcyjny Sonel MPI-530 + certyfikat kalibracji WMPLMPI530

Oscyloskop cyfrowy GDS-1072A-U 2x70MHz 1GSa/s, pamięć 2M – rejestrator

Tester bezpieczeństwa elektrycznego GPT-9804 GW Instek

Przenośny oscyloskop HandScope 2x20MHZ OX5022-CK

Analizator jakości energii elektrycznej C.A 8335 Chauvin Arnoux

Komory klimatyczne Binder MKF z kontrolą temperatury (-40°C do 180°C) i wilgotnością

PosiTector 6000 | Mierniki grubości powłok, DeFelsko

Mikroskopy odwrócone serii AE2000
