Opis

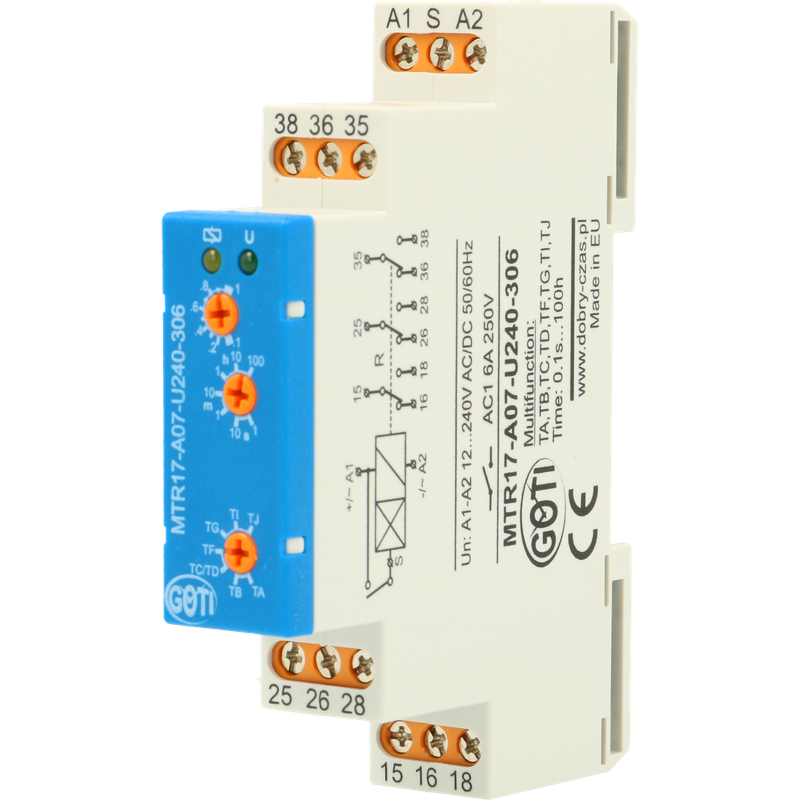

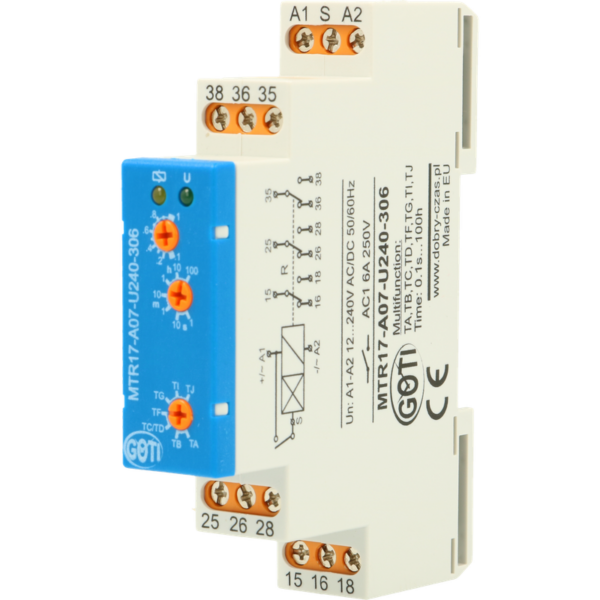

Przekaźnik czasowy MTR17-A07-U240-306 przeznaczony jest do zastosowań w układach automatyki i sterowania w układach wentylacji , ogrzewania, oświetlenia oraz napędach elektrycznych.
Uniwersalny zasilacz pozwala na podłączenie układu do dowolnego źródła zasilania AC lub DC o napięciu od 9,6 V do 264 V.
Na wyjściu styki 3 NO/NC (3P – przełączany) o obciążalności 3 x 6 A.
Stan pracy przekaźnika oraz informacja o odmierzaniu czasu wskazywana jest przy pomocy dwóch diod LED. Jest to przekaźnik 7 funkcyjny.
| Wykres graficzny funkcji | Opis funkcji |
 |
TA – Opóźnione zadziałanie – po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik R zostaje na stałe załączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego. |
 |
TB – Odmierzanie czasu zadziałania – po załączeniu zasilania U przekaźnik wykonawczy R zostaje załączony i pozostaje w tym stanie przez czas T. Po upływie czasu T przekaźnik R zostaje na stałe wyłączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego. |
 |
TC – Praca cykliczna rozpoczynająca się od przerwy – po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu wyłączonego. |
 |
TD – Praca cykliczna rozpoczynająca się od zadziałania – po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu załączonego. |
 |
TF – Opóźnione odpadanie z przedłużaniem wyzwalane zboczem opadającym na styku S – po podaniu stanu wysokiego na wejście sterujące S przekaźnik wykonawczy R zostaje załączony. Ujemne zbocze na styku S rozpoczyna odmierzania czasu T, po którym przekaźnik R zostaje wyłączony. W trakcie odmierzania czasu T podanie stanu wysokiego na styk S powoduje skasowanie licznika czasu i oczekiwanie na kolejne zbocze opadające. |
 |
TG – Generacja impulsu bez przedłużania wyzwalana zboczem narastającym na styku S – w momencie wystąpienia narastającego zbocza na styku S przekaźnik wykonawczy R zostaje załączony na czas T. W trakcie odmierzania czasu przekaźnik nie reaguje na ewentualne impulsy na styku S. |
 |
TI – Generacja impulsu bez przedłużania wyzwalana zboczem opadającym na styku S – w momencie wystąpienia opadającego zbocza na styku S przekaźnik wykonawczy R zostaje załączony na nastawiony czas T. W trakcie odmierzania czasu przekaźnik nie reaguje na ewentualne impulsy na styku S. |
 |
TJ – Opóźnione załączenie i wyłączenie sterowane stykiem S – podanie stanu wysokiego na styk S spowoduje załączenie przekaźnika wykonawczego R po upływie czasu T. Po dezaktywacji styku sterującego, przekaźnik R wyłączy się po czasie T. Podanie impulsu sterującego krótszego od T spowoduje załączenie przekaźnika R na czas T z opóźnieniem T. |
Schemat podłączenia:
