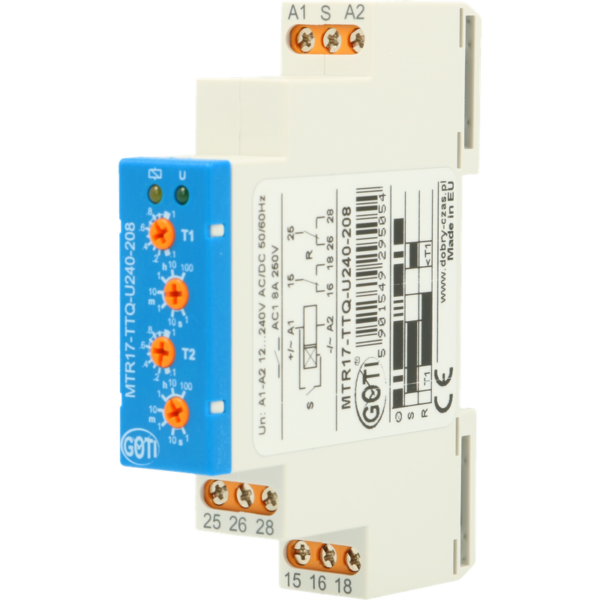

Przekaźnik czasowy MTR17-TTQ-U240-208 przeznaczony jest do zastosowań w układach automatyki i sterowania w układach wentylacji , ogrzewania, oświetlenia oraz napędach elektrycznych.
Uniwersalny zasilacz pozwala na podłączenie układu do dowolnego źródła zasilania AC lub DC o napięciu od 9,6 V do 264 V. Na wyjściu styk 2 NO/NC (2P – przełączany) o obciążalności 2 x 8 A.
Stan pracy przekaźnika oraz informacja o odmierzaniu czasu wskazywana jest przy pomocy dwóch diod LED. W przekaźniku są niezalenie regulowane dwa czasy T1 i T2.
Funkcja TQ – opóźnione załączenie i opóźnione wyłączenie.
Odbiornik może być załączany z określonym opóźnieniem czasowym T1 i wyłączany z opóźnieniem T2. Czas T1 i T2 są niezależnie nastawiane.
Czas opóźnienia załączenia jest liczony od momentu podania sygnału na styk S. Czas opóźnienia wyłączenia jest liczony od momentu zaniku sygnału na styku S.
| Wykres graficzny funkcji | Opis funkcji |
 |
Opóźnione załączenie i wyłączenie wyzwalane stykiem S (TQ) – po podaniu stanu wysokiego na styk S rozpoczyna się odmierzanie czasu T1, po upływie którego przekaźnik wykonawczy zostaje załączony. Odłączenie zasilania od styku S spowoduje wyłączenie przekaźnika R po czasie T2. Podanie na styk S impulsu krótszego od czasu T1 nie spowoduje zmiany stanu przekaźnika R. |
Schemat podłączenia przekaźnika:
| Napięcie zasilania | UNI 12VAC/DC – 240VAC/DC |
| Prad obciążenia | 2 x 8A |
| Styki | 2 NO/NC |
| Zakres nastawy czasów | od 0,05 s do 100 godz. |
| Kategoria przepięciowa | III |
| Sygnalizacja zasilania | LED zielony |
| Sygnalizacja pracy | LED żółty |
| Przyłącze | Zaciski śrubowe 2,5 mm2 |
| Montaż | Na szynie TH 35 |
| Wymiary | 1 moduł 17,5 mm |
| Stopień ochrony | IP 20 |
