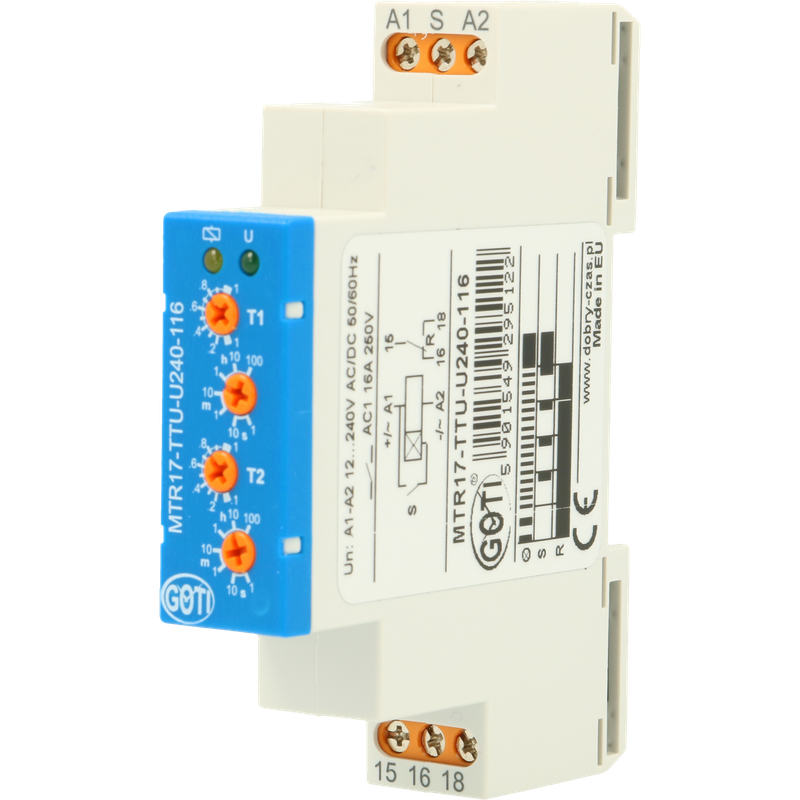

Przekaźnik czasowy MTR17-TTU-U240-116 umożliwia sprawdzanie czy w określonych odstępach czasu (czas T2) pojawiają się na styku S impulsy. Przekaźnik załącza się po podłączeniu zasilania.
Kontrola impulsów zaczyna się po upływie czasu T1.
Jeżeli w czasie T2 pojawi się impuls przekaźnik pozostaje w stanie załączenia.
Jeżeli impuls nie pojawi się przekaźnik zostaje wyłączony. Funkcja ta umożliwia kontrolę obrotów wału, przesuwu taśmy itp.
| Wykres graficzny funkcji | Opis funkcji |
 |
Nadzór kolejności impulsów (TU) – po podaniu nap. zasilającego przekaźnik wykonawczy pozostaje zał. i rozpoczyna się odmierzanie czasu T1, podczas którego impulsy S są ignorowane. Po zakończeniu odmierzania czasu T1, rozpoczyna się odliczanie czasu T2, po którym przekaźnik R może zostać wyłączony. Każde zbocze opadające na styku S powoduje zerowanie licznika czasu T2, co pozwala uniknąć wyłączenia przekaźnika. Po wył. układu rozpoczęcie nowego cyklu możliwe jest jedynie po wył. i ponownym podaniu napięcia. |
Schemat podłączenia przekaźnika
| Napięcie zasilania | UNI 12VAC/DC – 240VAC/DC |
| Prad obciążenia | 1 x 16A |
| Styki | 2 NO/NC |
| Zakres nastawy czasów | od 0,05 s do 100 godz. |
| Kategoria przepięciowa | III |
| Sygnalizacja zasilania | LED zielony |
| Sygnalizacja pracy | LED żółty |
| Przyłącze | Zaciski śrubowe 2,5 mm2 |
| Montaż | Na szynie TH 35 |
| Wymiary | 1 moduł 17,5 mm |
| Stopień ochrony | IP 20 |
