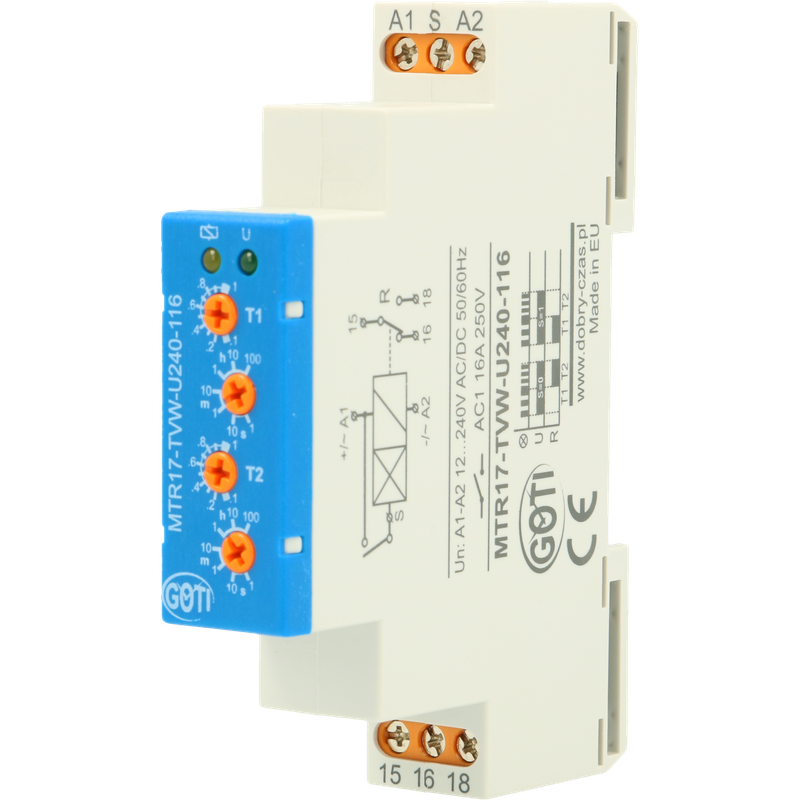

Opis produktu – Przekaźnik czasowy jednofunkcyjny MTR17-TVW-U240-116 (MPC-A07-U240-208)
Przekaźnik czasowy MTR17-TVW-U240-116 – funkcja praca cykliczna z jednym cyklem zał/ wył.
Jeżeli styk S zostanie zwarty ze stykiem A1 cykl zacznie się od załączenia (czas T1).
Jeżeli pozostanie rozwarty cykl zacznie się od wyłączenia (czas T2). Układ realizuje jeden cykl zał/ wył.
Jeżeli potrzebujemy ciągłą pracę cykliczną od załączenia zasilania do jego wyłączenia oferujemy przekaźnik MTR17-TXY-U240-…
| Wykres graficzny funkcji | Opis funkcji |
 |
Opóźnione załączenie i odmierzanie czasu zadziałania (TV) – po podaniu zasilania przekaźnik wykonawczy R pozostaje wyłączony i rozpoczyna się odmierzanie czasu T1. Po zakończeniu odmierzania czasu T1 przekaźnik R zostaje załączony na czas T2. Rozpoczęcie nowego cyklu pracy możliwe jest jedynie po odłączeniu i ponownym podaniu napięcia zasilającego. |
 |
Odmierzanie pojedynczego cyklu pracy i przerwy (TW) – po podaniu zasilania przekaźnik wykonawczy R zostaje załączony i rozpoczyna się odmierzanie czasu T1. Po zakończeniu odmierzania czasu T1 przekaźnik R wyłącza się na czas T2, po upływie którego załącza się na stałe. Rozpoczęcie nowego cyklu pracy możliwe jest jedynie po odłączeniu i ponownym podaniu napięcia zasilającego. |
Schemat podłączenia przekaźnika:
| Napięcie zasilania | UNI 12VAC/DC – 240VAC/DC |
| Prad obciążenia | 1 x 16A |
| Styki | 1 NO/NC |
| Zakres nastawy czasów | od 0,05 s do 100 godz. |
| Kategoria przepięciowa | III |
| Sygnalizacja zasilania | LED zielony |
| Sygnalizacja pracy | LED żółty |
| Przyłącze | Zaciski śrubowe 2,5 mm2 |
| Montaż | Na szynie TH 35 |
| Wymiary | 1 moduł 17,5 mm |
| Stopień ochrony | IP 20 |
