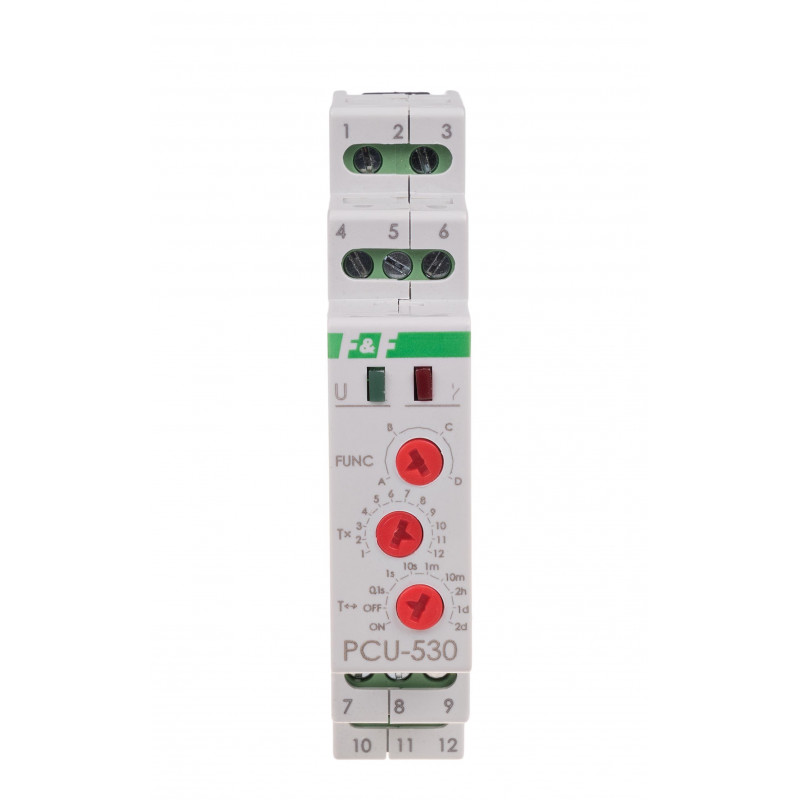

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 5-4/8-7/11-10. Po podaniu napięcia zasilającego (świeci LED zielona U) styki zostają przełączone w pozycję 5-6/8-9/11-12 i następuje odmierzanie nastawionego czasu pracy t (świeci LED czerwona). Po odmierzeniu czasu t styki powracają do pozycji 5-4/8-7/11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego (świeci LED zielona U) styki pozostają w pozycji 5-4/8-7/11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 5-6/8-9/11-12 (świeci LED czerwona).
*OPÓŹNIONE WYŁĄCZENIE – CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE – CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
| 0,1s: | 0,1÷1,2 s |
| 1s: | 1÷12 s |
| 10s: | 10÷120 s |
| 1m: | 1÷12 min. |
| 10m: | 10÷120 min. |
| 2h: | 2÷24 godz. |
| 1d: | 1÷12 dni (24÷288 godz.) |
| 2d: | 2÷24 dni (48÷576 godz.) |
ON – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji
5-6/8-9/11-12.
OFF – przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji
5-4/8-7/11-10.
| Napięcie zasilania | 100÷264 V AC/DC |
| Tryb pracy | opóźnione wyłączenie, opóźnione załączenie, praca cykliczna |
| Element wykonawczy | przekaźnik |
| Maksymalny prąd obciążenia | 3 × 8 A |
| Konfiguracja styków | 3 × NO/NC |
| Separacja styku | TAK |
| Opóźnienie zadziałania | 50 ms |
| Sygnalizacja stanu styku | LED czerwona |
| Czas działania – regulowany | 0,1 s ÷ 576 godz. |
| Sygnalizacja zasilania | LED zielona |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,15 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
