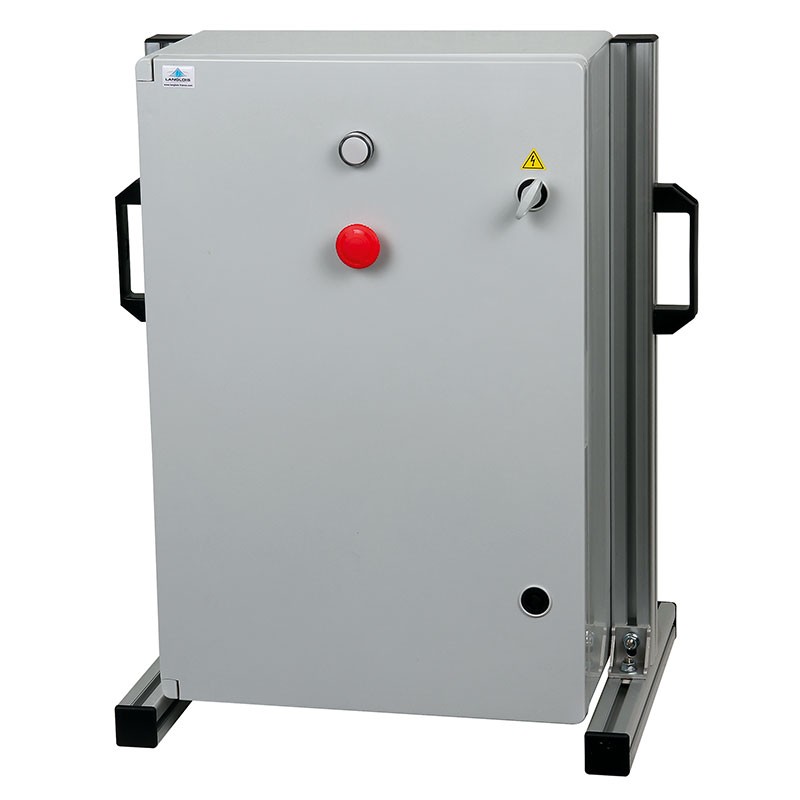

Przemysłowa szafa rozdzielcza do szkolenia z uprawnień elektrycznych – HABILIT-IAC-230

Szafa umożliwia praktyczne zastosowanie wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień w zakresie zagrożeń elektrycznych (BC / B1 / B1V / B2 / B2V / BE / BN) w środowisku PRZEMYSŁOWYM. Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym.

Ogólne zabezpieczenie za pomocą wyłącznika automatycznego oraz robocze napięcie bardzo niskie (SELV/TBT 24V AC lub DC, w zależności od wersji) sprawiają, że użytkowanie modelu jest całkowicie bezpieczne. Kompaktowy model, przeznaczony do umieszczenia na stole, reprezentuje przemysłową szafę rozdzielczą i dostępny jest w dwóch wersjach: 24V AC oraz 24V DC. Niniejsza wersja zasilana jest z jednofazowego gniazda 230 VAC.

Cele edukacyjne

• Wykorzystanie wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień w zakresie zagrożeń elektrycznych
• Wykonywanie prac praktycznych i zadań okablowania związanych z uprawnieniami elektrycznymi
• Wykonywanie czynności konserwacyjnych i utrzymaniowych w szafie przemysłowej
• Wykonywanie operacji konsygnacji (wyłączania spod napięcia) urządzeń elektrycznych
• Analiza przemysłowej instalacji elektrycznej
• Tworzenie schematów elektrycznych
• Sporządzanie zestawienia materiałowego (wykazu elementów)
• Analiza kart katalogowych producentów

Prace praktyczne dostarczone w zestawie

• Przypomnienie zasad dotyczących uprawnień elektrycznych
• Identyfikacja elementów na podstawie schematu elektrycznego
• Zabezpieczenie do celów konserwacji
• Wyłączenie spod napięcia (konsygnacja) rozłącznika w celu wymiany elementu
• Konsygnacja rozłącznika / podstawy bezpiecznikowej / wyłącznika automatycznego
• Uzupełnianie dokumentów konsygnacji i uprawnień
• Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
• Pomiary napięcia / prądu
• Wymiana akcesorium
• Wymiana bezpiecznika

Wyposażenie (skład zestawu)

Panel przedni:

• 1 przycisk awaryjny (grzybek bezpieczeństwa)
• 1 biała lampka „obecność napięcia”
• 1 zielona lampka „zasilanie włączone”

Panel tylny:

• 1 wyłącznik automatyczny trójfazowy lub jednofazowy (w zależności od wersji)
• 1 cewka wyzwalacza podnapięciowego (zanikowego)
• 1 przycisk awaryjny (grzybek bezpieczeństwa)
• 1 zielona lampka „zasilanie włączone”

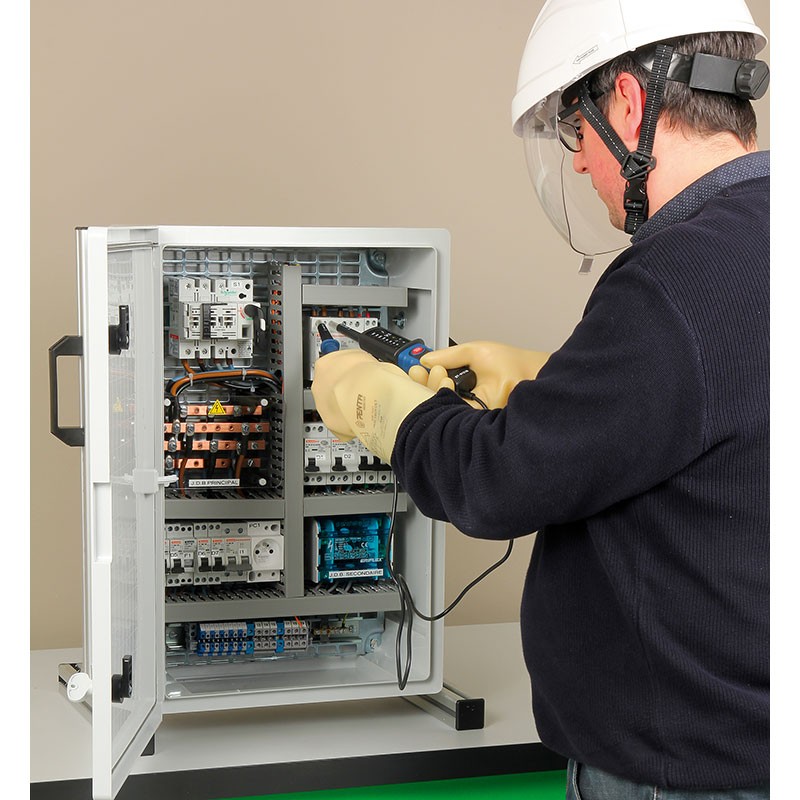

Płyta montażowa (siatka okablowania):

• 1 rozłącznik z podstawą bezpiecznikową, z możliwością blokady kłódką
• 1 miedziana szyna rozdzielcza z osłoną ochronną
• 1 wyłącznik różnicowoprądowy 300 mA z cewką wyzwalacza podnapięciowego 24V AC/DC
• 2 jednobiegunowe wyłączniki różnicowoprądowe 30 mA
• 3 wyłączniki nadmiarowo-prądowe (magnetotermiczne) 1P+N
• 1 wyłącznik nadmiarowo-prądowy (magnetotermiczny) czterobiegunowy
• 1 rozłącznik modułowy
• 1 podstawa bezpiecznikowa 1P+N
• 1 gniazdo modułowe
• 1 rozdzielacz czterobiegunowy
• 1 zestaw zacisków umożliwiających podłączenie różnych linii

Akcesoria w zestawie

• 2 kłódki z różnymi kluczami
• 4 zamki (blokady) podstaw bezpiecznikowych zamykane na kłódkę

Cechy techniczne

• Zasilanie: 230 VAC + N + T (jednofazowe)
• Napięcie robocze: 24V AC (SELV/TBT)
• Wymiary: dł. 550 x gł. 400 x wys. 650 mm
• Waga: 25 kg
• Gwarancja: 2 lata
