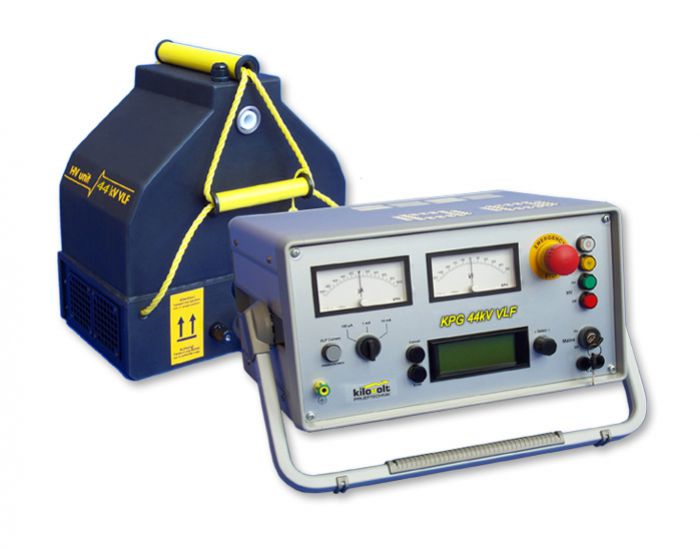

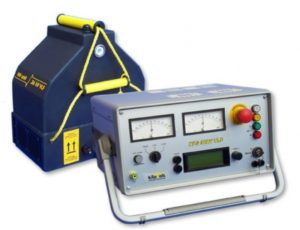

Przyrząd do testowania izolacji kabli SN KPG 44kV VLF Kilovolt

Dodaj do zapytania

Opis produktu – Przyrząd do testowania izolacji kabli SN KPG 44kV VLF Kilovolt

VLF (Very Low Frequency)

VLF jest najskuteczniejszą metodą testową kabli SN z wyciskaną izolacją. Napięcie testowe VLF przy częstotliwości 0,1 Hz umożliwia wykrywanie słabych miejsc w kablach XPLE,PE i PILC bez narażenia kabla na uszkodzenie lub starzenie pozostałej izolacji kabla.

KPG 44kV –przenośny system do diagnostyki kabli VLF  – 0,1 Hz

Przenośny zestaw KPG44kV VLF do badania kabli średniego napięcia zgodnie z normami IEC 60502-2, PN-HD 620, PN-HD 621, DIN VDE 0276-620 i 621 oraz IEEE 400.

Możliwe jest również badania płaszcza kabla napięciem stałym.

VLF (Very Low Frequency)

VLF jest najskuteczniejszą metodą testową kabli SN z wyciskaną izolacją . Napięcie testowe VLF przy częstotliwości 0,1 Hz umożliwia wykrywanie słabych miejsc w kablach XPLE,PE i PILC bez narażenia kabla na uszkodzenie lub starzenie pozostałej izolacji kabla.

Charakterystyka

  • Kompaktowe, wydajne urządzenie VLF
  • Przenośne oraz łatwe w obsłudze (obsługa w języku polskim)
  • Wyświetlacz OLED
  • Automatyczna sekwencja testu
  • Zintegrowany timer 1-300min z automatycznym wyzwoleniem
  • Zintegrowana detekcja przebicia
  • Zintegrowana detekcja czasu uszkodzenia
  • Bezpośredni pomiar na wyjściu WN
  • Ochronny obwód uziemienia
  • Zero start interlocking
  • Obwód ochronny / wskazania zgodnie VDE 0104
  • Pomiar prądu upływu w czasie trwania testu VLF
Zasilanie
Napięcie zasilania 230V±10% 50/60Hz
Napięcie wyjściowe
VLF 0…44kVrms / 0..62kVpeak VLF 0,1Hz ( opcja 0,05Hz + 0,02Hz)

±0…62kV DC

Kształt napięcia VLF : zbliżony do sygnału sinusoidalnego, symetryczny, z pomiarem true R.M.S.

DC: napięcie stałe, polaryzacja dodatnia lub ujemna

Maksymalne obciążenie (VLF)
4,1µF dla 19kV rms 0,1 Hz ( około 16km)*
14,6µF dla 19kV rms, 0,02Hz ( około 58km)*
1,6µF dla 44kV rms 0,1 Hz ( około 6,4km)*
6,3µF dla 44kV rms, 0,02Hz ( około 25km)*
Prąd wyzwalający (DC) 10mA
Rozładowanie Wbudowane automatyczne urządzenie rozładowujące, max. 12500J
Zakres pomiaru napięcia -70…0…+70kV, dokładność ± 1%
Zakresy pomiaru prądu ±100µA / 1mA/ 10mA
Temperatura pracy -20°C … +45°C
Temperatura przechowywania -25°C … +70°C
Interfejs PC pendrive
Konstrukcja 2 częściowa, jednostka sterująca oraz transformator WN
Waga i wymiary
Jednostka sterująca 17kg (37 x 34 x 20) cm
Jednostka wysokiego napięcia 49kg (40 x 44 x 24) cm



Opcje / Akcesoria

  • Rejestrowanie danych (USB) dla zestawów testowych VLF
  • Rozszerzenie częstotliwości: 0,05 Hz + 0,02 Hz
  • Kable testowe dostosowane do potrzeb klienta
  • Walizka transportowa



Wyposażenie

  • Jednostka sterująca z torbą
  • Urządzenie wysokiego napięcia
  • Ekranowane kable WN o długości 5m
  • Kable do podłączenia z jednostką sterującą, o długości 3m
  • Kable uziemiające
  • Instrukcja obsługi

Opcje

  • Rejestracji na zewnętrznej pamięci USB podczas testu VLF
  • Rozszerzenie częstotliwość: 0,05Hz+ 0,02Hz
  • Przewody pomiarowe według specyfikacji klienta
  • Walizka transportowa
