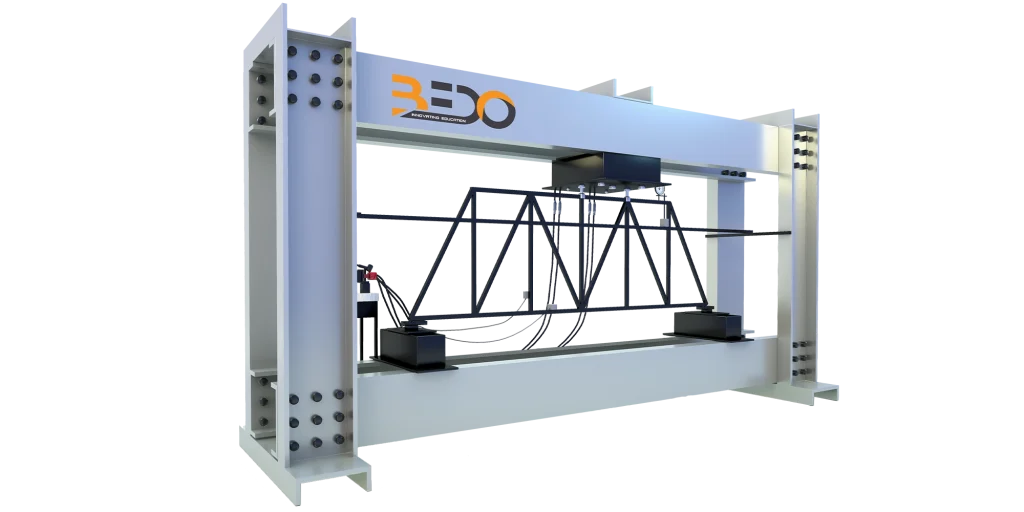

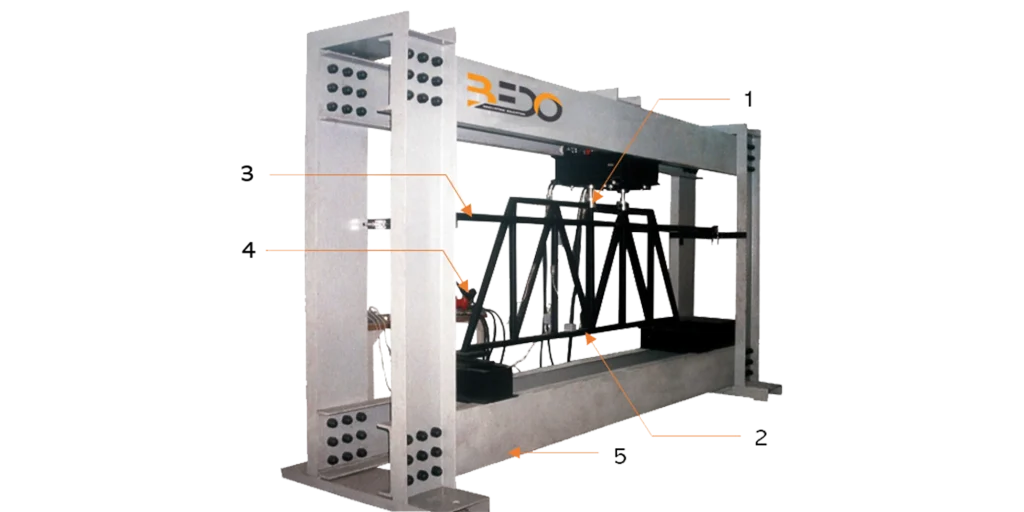

Rama do testów obciążeniowych – 400KN

• Trener składa się z bardzo wytrzymałej dużej dwustronnej ramy, która jest dostarczana jako zdemontowane części do ponownego złożenia w laboratorium w celu ułatwienia przenoszenia, oprócz pięciu zestawów do zainstalowania na ramie.
• Rama jest dostarczana z czterema regulowanymi i tłumiącymi drgania podporami w celu wyeliminowania wszelkich czynników zewnętrznych, które mogą negatywnie wpływać na testy.
• Dwustronna cecha ramy umożliwia instalację dużych elementów, takich jak belki żelbetowe, dźwigary i ramy stalowe, które są dostarczane wraz z ramą, w celu poddania ich obciążeniom i zbadania eksperymentalnego.
• Rama jest zaprojektowana w taki sposób, aby umożliwić szybką i łatwą instalację komponentów.
• Standardowe akcesoria do testowania obciążeń Kod: (ST113.01)
• Załącznik ten zawiera wszystkie elementy wymagane do montażu łożysk stałych i ruchomych oraz wsporników do czujników zegarowych o dwóch różnych długościach.
• Załącznik zawiera wsporniki do umieszczenia w ramie, na których umieszczane są duże elementy poddawane obciążeniom.
• Łożysko ruchome jest również zawarte w zestawie, aby umożliwić ruch kątowy i wzdłużny o niskim tarciu, podczas gdy łożyska stałe są zawarte tylko w celu umożliwienia ruchu kątowego o niskim tarciu
• Otwarte (do 50 kN) i zamknięte (do 200 kN) bloki łożysk są dołączone do różnych obciążeń.

Hydrauliczne urządzenie obciążające, 2x200kN Kod : (ST113.02)

• Niniejszy osprzęt obejmuje dwa hydraulicznie sterowane urządzenia obciążające, z których każde składa się z hydraulicznego cylindra dwustronnego działania i ręcznie obsługiwanej pompy.
• Cylinder dwustronnego działania każdego urządzenia obciążającego działa jak cylinder dociskowy, generując zarówno siły ściskające, jak i rozciągające lub dwie równe siły o wielkości i przeciwnym kierunku w celu wygenerowania momentu.
• Zginanie jest wskazywane za pomocą czujników zegarowych.
• Urządzenia ładujące są zamontowane na rolkach, dzięki czemu można je łatwo przestawić w dowolnym miejscu na górnej poprzecznicy ramy.
• Ręcznie obsługiwane pompy urządzeń ładujących powinny być ustawione na stole i połączone z cylindrami prasującymi za pomocą węży wysokociśnieniowych i szybkozłączek.

Hydrauliczne urządzenie ładujące, 1x200kN Kod : (ST113. 03)

• Osprzęt ten zawiera hydraulicznie sterowane urządzenie załadowcze, które składa się z hydraulicznego siłownika dwustronnego działania i ręcznie obsługiwanej pompy.
• Siłownik dwustronnego działania działa jak siłownik prasy, generując zarówno siły ściskające, jak i rozciągające.
• Urządzenie załadowcze jest zamontowane na rolkach, dzięki czemu można je łatwo przestawić w dowolne miejsce na górnej poprzeczce ramy.
• Ręcznie obsługiwana pompa urządzenia ładującego powinna być ustawiona na stole i jest połączona z siłownikiem prasy za pomocą węży wysokociśnieniowych i szybkozłączek.

Pomiary tarczowe Kod : (ST113. 04)

• Załącznik ten zawiera zestaw sześciu mechanicznych czujników zegarowych do precyzyjnego pomiaru odkształceń mechanicznych, przemieszczeń i odległości wynikających z obciążenia lub reakcji obciążeń.
• Mierniki zegarowe można zamocować w dowolnym punkcie ramy za pomocą sześciu stojaków magnetycznych.

Kratownica płaska z tensometrem do pomiaru sił prętów Kod: (ST113.05)

• Załącznik ten zawiera zmontowaną kratownicę płaską, dwie stopy obciążeniowe, dwie płyty ściskające i skrzynkę przyłączeniową tensometru.
• Kratownica płaska może być poddawana obciążeniu rozciągającemu lub ściskającemu za pomocą hydraulicznego urządzenia obciążającego, 2x200kN lub
• hydraulicznego urządzenia obciążającego, 1x200kN w zależności od konfiguracji eksperymentalnej za pomocą specjalnie zaprojektowanego buta obciążającego.
• Punkty podparcia kratownicy są wyposażone w hartowane płyty podstawy dla statycznie wyznaczalnych łożysk standardowych akcesoriów do testowania obciążenia.
• Różne przypadki obciążenia mogą być wykonywane poprzez eksperymenty, a reakcja na obciążenie może być rejestrowana i analizowana w celu wykazania nośności konstrukcji.
• Siły działające na pręty kratownicy są mierzone za pomocą wstępnie zrównoważonych tensometrów.
• Odchylenie jest wskazywane za pomocą czujników zegarowych zawartych w czujnikach zegarowych.
• W skrzynce połączeniowej wszystkie punkty pomiarowe są gromadzone i podłączane do wzmacniacza pomiarowego.
• Wzmacniacz pomiarowy jest dostarczany z oprogramowaniem do zarządzania danymi pomiarowymi i graficznego wyświetlania sił prętów.
