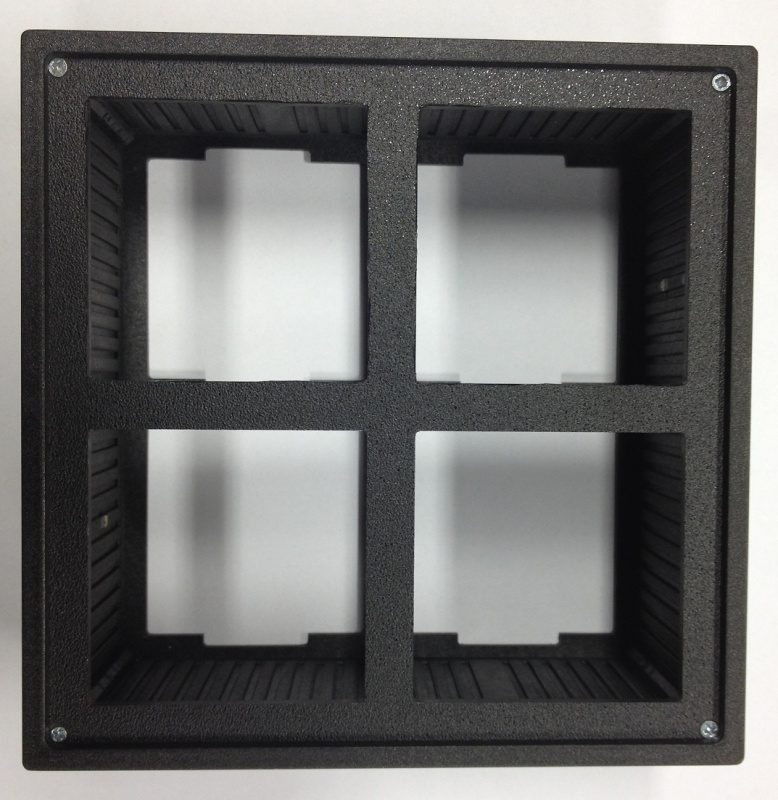

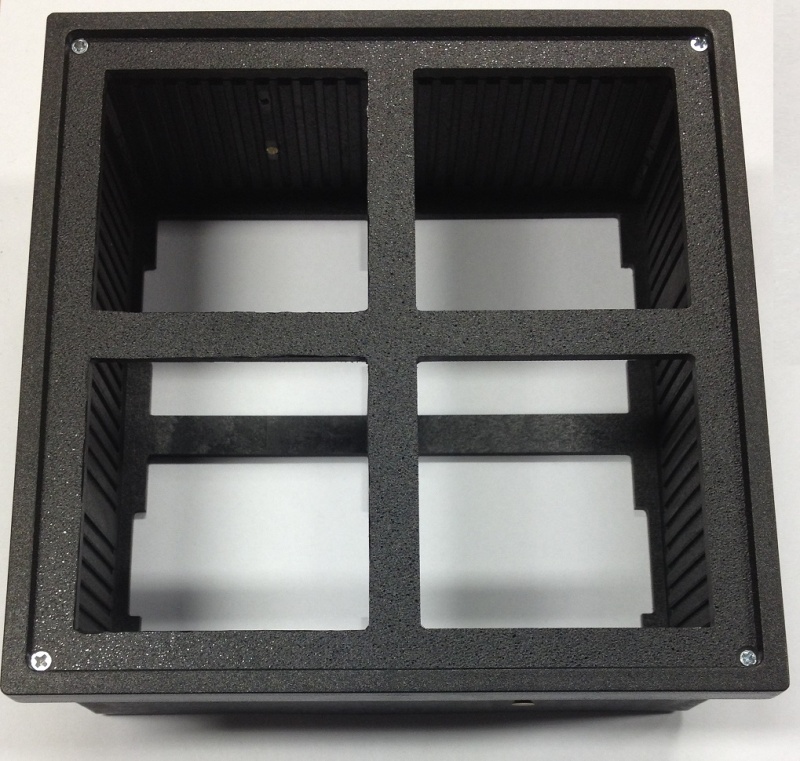

Ramka do przekaźnika sygnalizacyjnego RA70 na 4 sztuki

Ramka na 4 sztuki przekaźnika sygnalizacyjnego RA70.

UWAGA: do ramki należy zamówić przekaźniki RA70 ze starym sprężynowym systemem montażu (jak na jednym ze zdjęć).

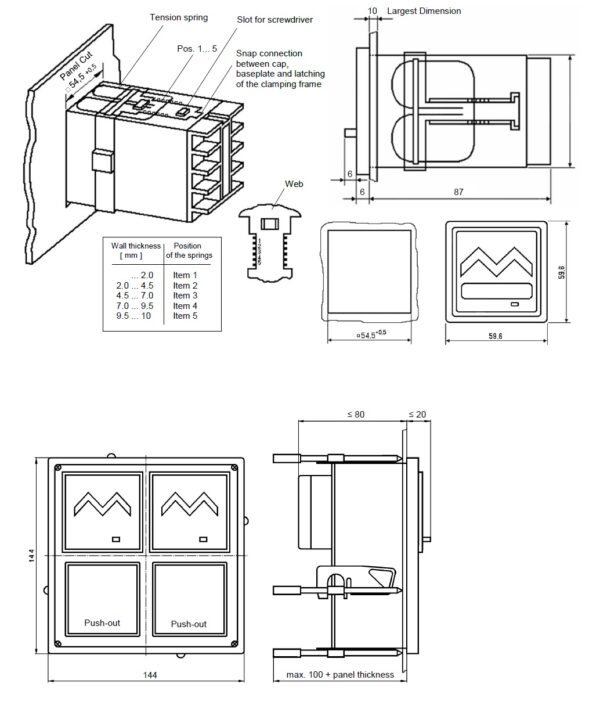

Przekaźnik montuje się w wycięciach panelu 54,5+0,5 mm x 54,5+0,5 mm.
Pozycja montażowa przekaźnika sygnalizacyjnego (ściana przednia) może być pionowa lub pozioma skierowana do góry.
Mocowanie w typie urządzenia z ramą zaciskową odbywa się za pomocą dostarczonych elementów sprężynowych. Ramę zaciskową wciska się na obudowę od tyłu i zatrzaskuje się w rowkach obudowy. Mocowanie ramki zaciskowej jest zaprojektowane tak, aby przekaźniki sygnalizacyjne mogły być montowane z przodu, poziomo i pionowo, blisko siebie.
