Opis
WYCOFANY Z PRODUKCJI
Zastąpiony przez Megger TDR2000/3

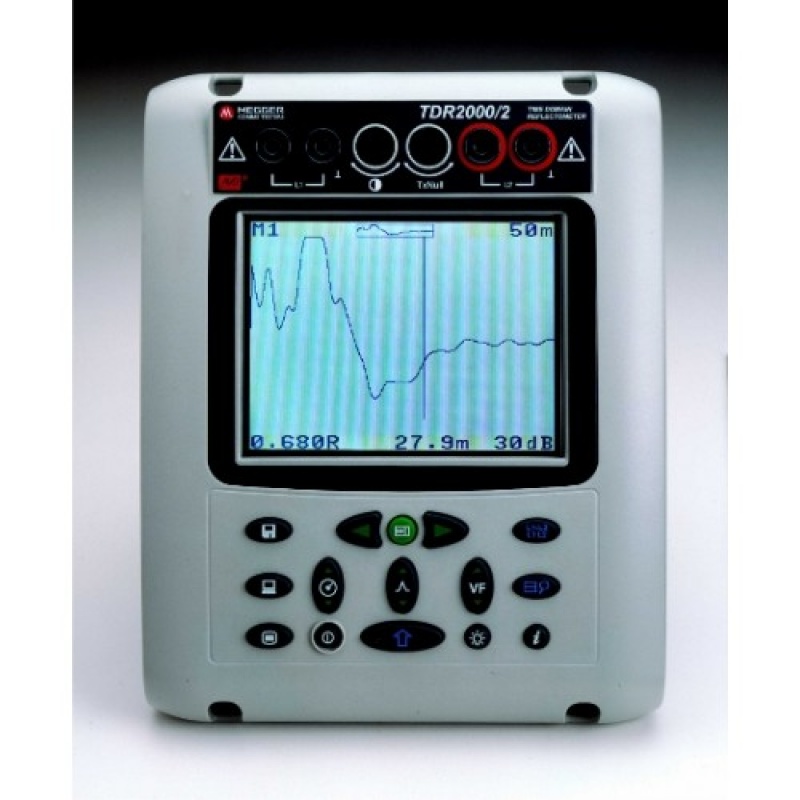

Megger® TDR2000/2 to najnowocześniejszy, profesjonalny dwukanałowy reflektometr, przeznaczony do lokalizacji wszystkich typów kabli metalowych teletechnicznych,
energetycznych, CATV, LAN itp. Posiada minimalną rozdzielczość 0.1m i maksymalny zakres pomiarowy do 20 km przy VF=0,9 0 i 16 km przy VF=0,65. Dwa wejścia
umożliwiają wykonywanie szerokiego zakresu pomiarów porównawczych pomiędzy aktualnie badanymi parami lub jednym z 15 wcześniej zapamiętanych przebiegów, pomiary różnicowe identyfikują różnice między dobrą a złą parą w czasie rzeczywistym. Duży wyświetlacz LCD typu QVGA (monochromatyczny lub kolorowy) z płynną regulacją
kontrastu zapewnia optymalny obraz wyświetlanych przebiegów i ich interpretację w każdych warunkach terenowych i pogodowych, niezależnie od natężenia otaczającego światła.
3 opcje konfiguracji
TDR2000/2 występuje w trzech konfiguracjach:
- TDR2000/2 – monochromatyczny, baterie
Duży, czytelny wyświetlacz monochromatyczny z podświetleniem, o wysokiej rozdzielczości 320×240 pikseli. Zasilany z baterii ( 8 x 1,5V AA/LR6). - TDR2000/2RM – monochromatyczny, akumulatory
Podobnie jak TDR2000/2 lecz z zasilaniem akumulatorowym NiMH i ładowaniem zewnętrznym. - TDR2000/2R – kolorowy, akumulatory
Podobnie jak TDR2000/2RM lecz z kolorowym wyświetlaczem LCD o wysokiej rozdzielczości 320×240 pikseli, zapewniającym doskonałą analizę wykresów (szczególnie w trybie porównawczym dwóch linii, uszkodzeń chwilowych IFL, przesłuchu X-Talk itp)
Tryb lokalizacji uszkodzeń chwilowych IFL
W trybie lokalizacji uszkodzeń chwilowych wykrywane są uszkodzenia przemijające w czasie. Po aktywacji tego trybu pracy pomiary są nieustannie przeprowadzane i wyświetlane na tle innych zmierzonych i naniesionych wcześniej na ekran, a
wszystkie zmiany są zapamiętywane.
Dwa kursory
TDR2000/2 może wyświetlać jeden lub dwa kursory. Przy pracy z jednym kursorem, wyświetlana jest odległość od początku kabla do miejsca jego uszkodzenia (tj. pozycji
kursora). W trybie pracy z dwoma kursorami możemy wyznaczać odległość między dowolnymi punktami na kablu.
Funkcja Fast Find (szybkie szukanie)
Jedno naciśnięcie przycisku Fast Find rozpoczyna samoczynną lokalizację miejsca uszkodzenie kabla (automatycznie dostosowując zakres pomiarowy, szerokość i
wzmocnienie impulsu oraz pozycję kursora w miejscu uszkodzenia).
Tx Null
Tx Null pomaga wyeliminawać zjawisko “martwej strefy”na początku wyświetlanego wykresu (normalnie zasłoniętego przez impuls wyjściowy). Poprzez regulację TxNull
użytkownik może dokładniej zaobserwować usterki na początku bliskiego końca kabla.
Regulacja szerokości impulsu wyjściowego
Zarówno amplituda jak i szerokość impulsu wyjściowego może być regulowana w celu zapewnienia najlepszego odbicia się impulsu od miejsca uszkodzenia, dzięki czemu
możemy wykrywać nawet bardzo „trudne” uszkodzenia.
Interaktywna pomoc
Po naciśnięciu przycisku ”i” mamy dostęp do ineraktywnej pomocy, wyjaśniającej znaczenie funkcji pomiarowych oraz opis przycisków funkcyjnych
Wewnętrzna pamięć
TDR2000/2 umożliwia zapisanie do 15 różnych pomiarów i przeniesienie ich do pamięci komputera poprzez złącze RS232. Funkcja pamięci umożliwia również porównanie bieżącego przebiegu linii L1 z każdym z piętnastu przebiegów zapisanych w pamięci reflektometru.
Oprogramowanie TraceMaster™
Dzięki dołączonemu w komplecie oprogramowaniu na PC TraceMaster™, możliwe jest nie tylko archiwizowanie i raportowanie uzyskanych danych, ale również późniejsze ich
przerzucenie z powrotem do reflektometru w celu porównania bieżących pomiarów danego kabla z przebiegiem historycznym. Oprogramowanie jest także idealnym
narzędziem do dokumentowania pomiarów kabli. Wyniki z pomiarów możemy dowolnie opisać, wydrukować i dołączyć jako załączniki do dokumentacji.
Zasilanie
Model TDR2000/2 zasilany jest z pakietu 8 baterii 1,5V LR6/AA Natomiast modele TDR2000/2RM i TDR2000/R wyposażone są w doładowywalny akumulator NiMH (w
komplecie z ładowarką sieciową 230V AC).
