Opis

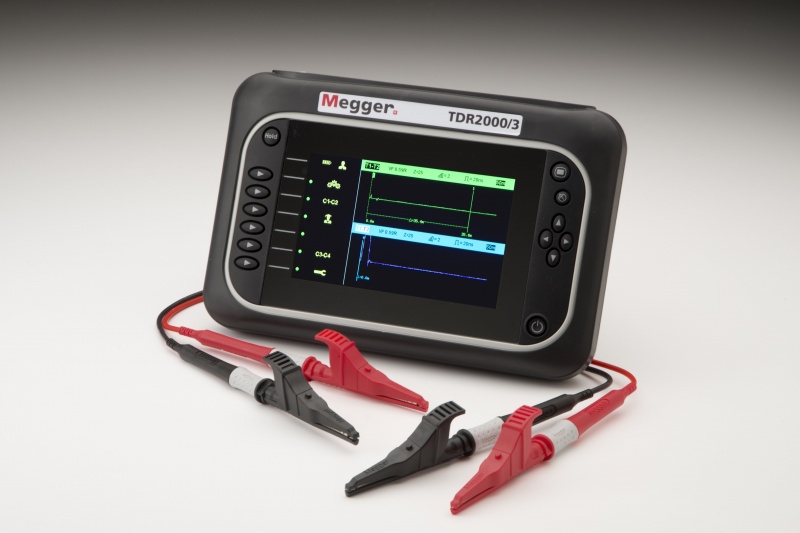

Megger® TDR2000/3 to najnowocześniejszy, zaawansowany technologicznie, profesjonalny dwukanałowy reflektometr, przeznaczony do lokalizacji uszkodzeń we wszystkich typach kabli metalowych, tj teletechnicznych, energetycznych, CATV, LAN itp. Posiada rozdzielczość od 0,1m oraz maksymalny zasięg pomiaru do 20km (zależny od wybranego współczynnika prędkości VF /Velocity Factor/ oraz typu kabla). Dwa wejścia
umożliwiają wykonywanie szerokiego zakresu pomiarów porównawczych pomiędzy aktualnie badanymi parami lub jednym z 100 wcześniej zapamiętanych przebiegów, pomiary różnicowe identyfikują różnice między dobrą a złą parą w czasie rzeczywistym. Duży kolorowy wyświetlacz LCD o wysokiej rozdzielczości typu WVGA (800×480) z białym podświetleniem i płynną regulacją kontrastu zapewnia optymalny obraz wyświetlanych przebiegów i ich interpretację w każdych warunkach terenowych i pogodowych, niezależnie od natężenia otaczającego światła. W Menu urządzenia operator ma także
możliwość definiowania kolorów i dźwięków wg własnych preferencji i upodobań.
Do wyboru jest 5 wartości impedancji wyjściowych (25, 50, 75,100 i 125 Ω) wybieranych ręcznie lub funkcja automatycznego dopasowania impedancji do badanego kabla. Współczynnik prędkości przemieszczania się impulsów w kablu można ustawiać od 0.2 ÷ 0.99, co pozwala na badanie dowolnego typu kabla.
Auto Set
Wybór funkcji AUTO SET gwarantuje dobór najbardziej odpowiednich parametrów pomiarowych (np. szerokość impulsu, wzmocnienie, impedancję itp.) w celu uzyskania
optymalnie czytelnego reflektogramu badanego kabla. Praca w trybie ręcznym umożliwia operatorowi na doprecyzowanie miejsca uszkodzenia poprzez funkcje ZOOM lub przesuwaniu pozycji kursorów w celu określenia odległości między dowolnymi punktami na wykresie.
W urządzeniu mamy także możliwość wyświetlenia dwóch wykresów kabli podłączonych do wejść L1 i L2 na oddzielnych obrazach. Pozwala to operatorowi na pełną kontrolę i
elastyczność w lokalizację nawet bardzo trudnych uszkodzeń.
Tryb lokalizacji uszkodzeń chwilowych IFL
W trybie lokalizacji uszkodzeń chwilowych wykrywane są uszkodzenia przemijające w czasie. Po aktywacji tego trybu pracy pomiary są nieustannie przeprowadzane i wyświetlane na tle innych zmierzonych i naniesionych wcześniej na ekran, a wszystkie zmiany są zapamiętywane.
Dwa kursory
TDR2000/3 może wyświetlać jeden lub dwa kursory. Przy pracy z jednym kursorem, wyświetlana jest odległość od początku kabla do miejsca jego uszkodzenia (tj. pozycji kursora). W trybie pracy z dwoma kursorami możemy wyznaczać odległość między
dowolnymi punktami na kablu.
Funkcja Xpert (automatyczna lokalizacja uszkodzenia)
Pierwsze naciśnięcie przycisku Xpert rozpoczyna samoczynną lokalizację miejsca uszkodzenie kabla (automatycznie dostosowując parametry pomiarowe) ustawiając kurs pomiarowy w miejscu pierwszego uszkodzenia (największej nieciągłości impedancji falowej Zf). Kolejne naciśnięcia przycisku Xpert lokalizują następne uszkodzenia na tym kablu.
Tx Null
Tx Null pomaga wyeliminawać zjawisko “martwej strefy”na początku wyświetlanego wykresu (normalnie zasłoniętego przez impuls wyjściowy). Dzięki funkcji TxNull użytkownik może dokładniej zaobserwować usterki na początku bliskiego końca kabla.
Regulacja szerokości impulsu wyjściowego
Zarówno amplituda jak i szerokość impulsu wyjściowego może być regulowana w celu zapewnienia najlepszego odbicia się impulsu od miejsca uszkodzenia, dzięki czemu możemy wykrywać nawet bardzo „trudne” uszkodzenia.
Interaktywna pomoc
Po naciśnięciu przycisku ”i” mamy dostęp do ineraktywnej pomocy, wyjaśniającej znaczenie funkcji pomiarowych oraz opis przycisków funkcyjnych.
Wewnętrzna pamięć
TDR2000/3 umożliwia zapisanie do 100 różnych pomiarów i przeniesienie ich do pamięci komputera poprzez złącze USB.
Funkcja pamięci umożliwia również porównanie bieżącego przebiegu linii L1/L2 z każdym ze stu przebiegów zapisanych w pamięci reflektometru.
Oprogramowanie TraceXpert™
Dzięki dołączonemu w komplecie oprogramowaniu na PC TraceXpert™, możliwe jest nie tylko archiwizowanie i raportowanie uzyskanych danych, ale również późniejsze ich
przerzucenie z powrotem do reflektometru w celu porównania bieżących pomiarów danego kabla z przebiegiem historycznym.
Oprogramowanie jest także idealnym narzędziem do dokumentowania pomiarów kabli. Wyniki z pomiarów możemy dowolnie opisać, wydrukować i dołączyć jako załączniki do
dokumentacji. Funkcja wymiany informacji z PC odbywa się w obu kierunkach, zapewnia to możliwość przeniesienia danych historycznych z poprzednio dokonanych pomiarów ponownie na reflektometr w celu bezpośredniego porównania wyników testów i błyskawicznego zlokalizowania uszkodzenia w terenie.
Zasilanie
Model TDR2000/3 zasilany jest z doładowywalnego akumulatora Li-Ion (w komp. z ładowarką sieciową 230V AC).
