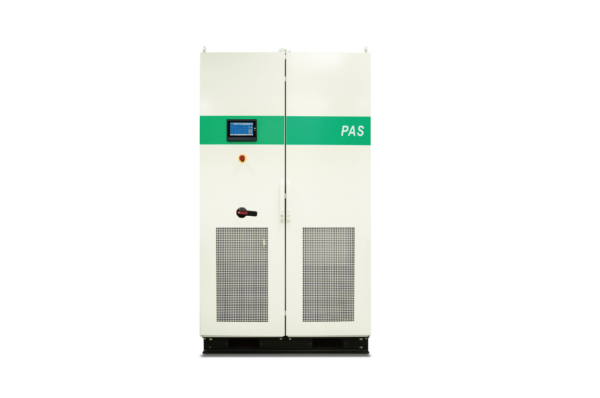

Opis

Produkt z serii PAS został opracowany do zastosowań związanych z energią odnawialną. Może symulować różne warunki sieciowe i powiązane standardy testowe. W szczególności funkcja testu symulacji stanów nieustalonych napięcia lub częstotliwości jest odpowiednia do produkcji, weryfikacji jakości, badań i rozwoju. Posiada również funkcję testu LVRT (Low Voltage Ride Through Test), tryb krokowy i możliwość programowania w trybie stopniowym.

• PAS ma wbudowany tryb LVRT (Low Voltage Ride Through), który można łatwo wykorzystać do symulacji testu spadku napięcia zgodnie z różnymi standardami testowymi.
• PAS/PFV wyposażono w funkcję sprzężenia zwrotnego energii, która dostarcza energię z powrotem do systemu sieciowego w celu oszczędzania energii i pozyskiwania energii z urządzeń podłączonych do sieci.
• Seria PAS nadaje się do standardowej weryfikacji. Na przykład: UL1741, IEEE 1547, BDEW i CEI0-16 itp.
• Trójfazowa niezależna regulacja napięcia jest odpowiednia do testowania trójfazowego niezrównoważonego lub wielu jednofazowych jednostek testowych. Wyposażony jest również w regulację kąta fazowego.
• Standardowy interfejs komunikacyjny RS-232, RS-485, opcjonalnie GPIB, Ethernet i USB.
• Dzięki 7-calowemu ekranowi dotykowemu LCD może wyświetlać napięcie wyjściowe, prąd, częstotliwość, moc czynną / pozorną, współczynnik mocy, informacje testowe w tym samym czasie.
• Więcej mechanizmów ochrony, wykrywanie podnapięcia wyjściowego, przepięcia, przetężenia, przeciążenia, podnapięcia / przepięcia wejściowego, nadmiernej temperatury … itp. 20 stanów awarii i zapis 255 informacji o działaniu i alarmach w celu rozwiązywania problemów i analizy.
• Programowalne pamięci w trybie STEP lub GRADUAL mogą być używane do symulacji nieprawidłowych warunków zasilania i uruchamiane w automatycznych sekwencjach, co pozwala na ustawienie innego napięcia i częstotliwości w każdym kroku dla wymagań symulacji zasilania.

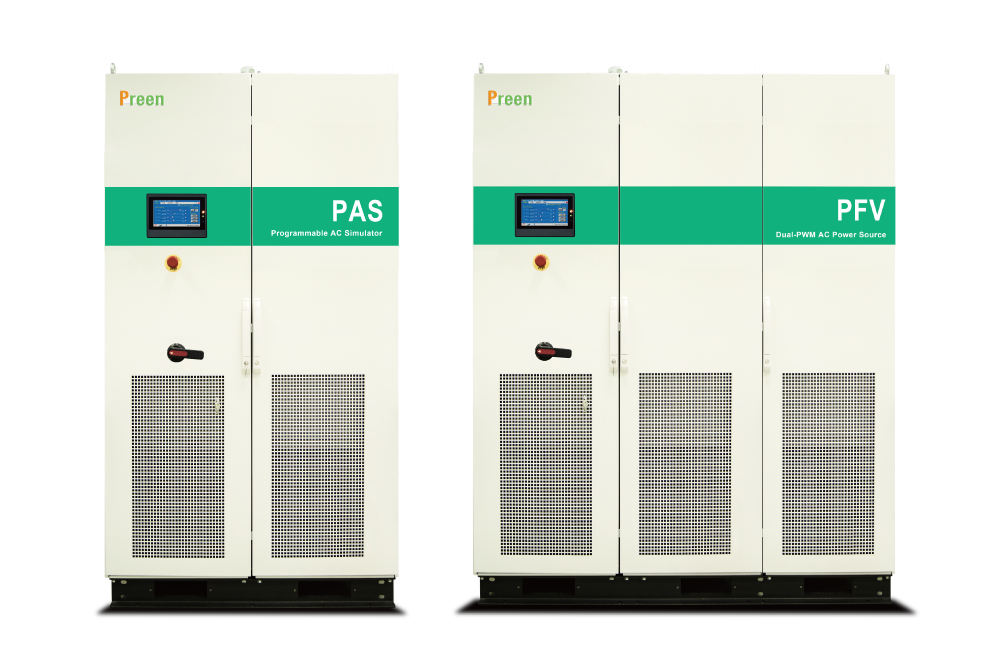

Seria PAS/PFV

Produkt z serii PAS został opracowany do zastosowań związanych z energią odnawialną. Może symulować różne warunki sieciowe i powiązane standardy testowe. W szczególności funkcja testu symulacji stanów nieustalonych napięcia lub częstotliwości jest odpowiednia do produkcji, weryfikacji jakości, badań i rozwoju. Posiada również funkcję testu LVRT (Low Voltage Ride Through Test), tryb krokowy i możliwość programowania w trybie stopniowym.

Seria PFV to nowa generacja programowalnych zasilaczy AC z czterokwadrantową funkcją sprzężenia zwrotnego energii. Urządzenie to nie tylko dostarcza energię do EUT, ale także odprowadza ją z powrotem do systemu sieciowego, co jest przydatne w testowaniu urządzeń podłączonych do sieci. Maksymalna moc wyjściowa serii PAS wynosi do 2000 kVA, a serii PFV do 200 kVA. Zakres napięcia wyjściowego wynosi 0~300V (L-N), a standardowa częstotliwość wyjściowa to 45~65Hz regulowana bezstopniowo (opcjonalnie 40~70Hz).

• Funkcja regeneracji Idealna dla EUT z funkcją łączenia z siecią
• Regulacja kąta fazowego Możliwość symulacji kąta fazowego między każdą fazą
• Funkcje STEP i RAMP Dla łatwego programowania napięcia i częstotliwości
• Przebieg niskiego napięcia Idealny do testów zgodności wstępnej IEEE-1547
• Kompleksowa ochrona, w tym OVP, OCP, OTP, zatrzymanie awaryjne itp.
• Intuicyjny ekran dotykowy Łatwe monitorowanie i sterowanie

Funkcja regeneracyjna

Seria PAS to czterokwadrantowe źródło zasilania prądem przemiennym, które może być źródłem zasilania lub odprowadzać energię z EUT z powrotem do systemu sieciowego z 90% wydajnością. Nadaje się do testowania inwerterów fotowoltaicznych, ładowarek EV lub innych urządzeń sieciowych. Wbudowany wykres testowy LVRT (Low Voltage Ride Through) doskonale nadaje się do testów zgodności z normami IEEE-1547 lub BDEW.

Funkcja HVRT i LVRT

Wbudowana funkcja HVRT/LVRT PAS może symulować sytuację, w której nieprawidłowość jest wykluczona z głównej sieci prądu przemiennego. Można zaprogramować takie symulacje, jak spadek napięcia, czas przywrócenia lub wzrostu napięcia oraz pozostały czas.

Niezależne ustawienie trójfazowego napięcia wyjściowego

Niezależne ustawienie dla trójfazowego przejścia wysokiego/niskiego napięcia w celu symulacji spadku napięcia i przepięcia.

Idealny do zastosowań związanych z symulacją sieci

Seria PAS to symulator sieci zaprojektowany i opracowany specjalnie do zastosowań związanych z energią odnawialną. Jest szeroko stosowany do testowania inteligentnych falowników, ładowania / rozładowywania akumulatorów, systemu kondycjonowania energii (PCS) i Vehicle-to-Grid (V2G). Seria PAS nie tylko dostarcza moc do EUT, ale także odprowadza moc z powrotem do systemu sieciowego, co jest odpowiednie do testowania sieci.

Funkcja syntezy przebiegów harmonicznych (opcja)

Funkcja syntezy kształtu fali harmonicznej serii PAS umożliwia użytkownikowi zaprogramowanie multipleksowego zniekształconego kształtu fali harmonicznej do 25 kroków. Można po prostu ustawić napięcie i dostosować fazę początkową każdego kroku w oparciu o częstotliwość podstawową 50 Hz lub 60 Hz.

Funkcja GRADUAL i STEP

Seria PAS / PFV posiada wiele programowalnych funkcji do precyzyjnej i skutecznej symulacji różnych zakłóceń linii energetycznej, takich jak wzrost lub spadek napięcia lub częstotliwości, zmiany przejściowe i skokowe.
