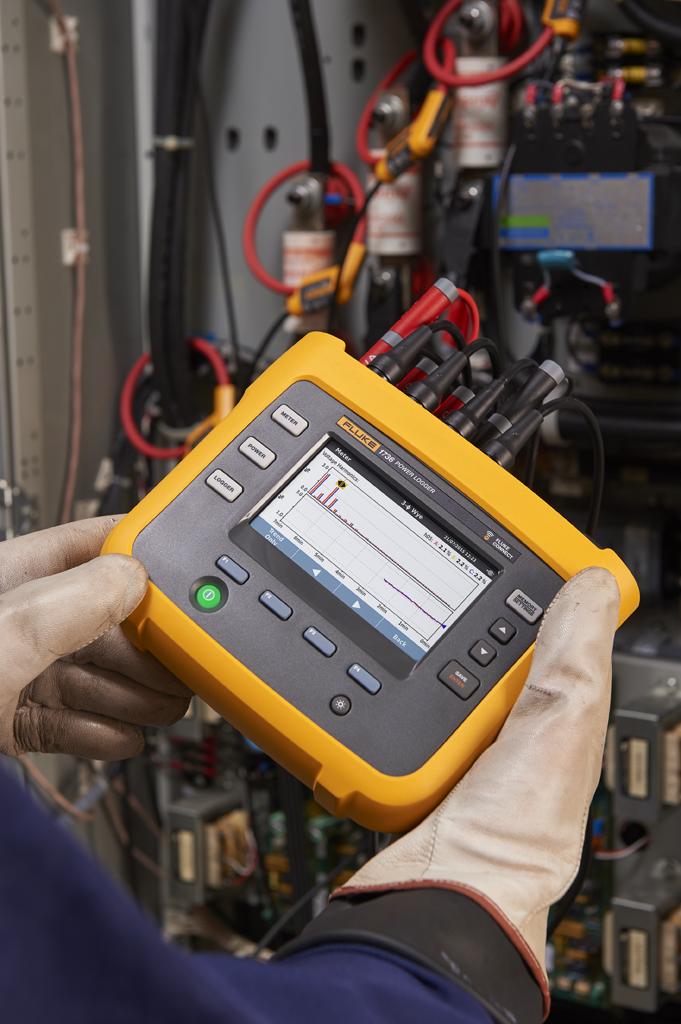

| Specyfikacja elektryczna |
| Zasilanie |
| Zakres napięć |
Od 100 V do 500 V z zastosowaniem wtyczki bezpieczeństwa w przypadku zasilania z obwodu pomiarowego |
| Od 100 V do 240 V z zastosowaniem standardowego przewodu zasilającego (IEC 60320 C7) |
| Zużycie energii |
Maksymalnie 50 VA (maks. 15 VA w przypadku zasilania przez złącze IEC 60320) |
| Sprawność |
≥ 68,2% (zgodnie z przepisami dotyczącymi sprawności energetycznej) |
| Maksymalne zużycie energii bez obciążenia |
< 0,3 W — tylko w przypadku zasilania przez złącze IEC 60320 |
| Częstotliwość zasilania sieciowego |
50/60 Hz ±15% |
| Akumulator |
Litowo-jonowy, 3,7 V, 9,25 Wh, możliwość wymiany przez użytkownika |
| Czas pracy przy zasilaniu akumulatorowym |
Cztery godziny w przypadku standardowego trybu pracy, do 5,5 godziny w trybie oszczędzania energii |
| Czas ładowania |
< 6 godzin |
| Zbieranie danych |
| Rozdzielczość |
16-bitowe próbkowanie synchroniczne |
| Częstotliwość próbkowania |
10,24 kHz przy 50/60 Hz, zsynchronizowane do częstotliwości sieci |
| Częstotliwość sygnału wejściowego |
50/60 Hz (od 42,5 do 69 Hz) |
| Typy obwodów |
1-φ, 1-φ IT, zrównoważone, 3-φ deltatrójkąt, 3-φ trójnikgwiazda, 3-φ trójnikgwiazda IT, 3-φ trójnik gwiazda, zrównoważone, 3-φ
Aron/Blondel (trójkąt 2 elementowy danych), 3-φ deltatrójkąt, otwarte odgałęzienie, tylko natężenia (badania obciążenia) |
| Przechowywanie danych |
Wewnętrzna pamięć flash (niewymienna przez użytkownika) |
| Ilość pamięci |
Typowo dziesięć 8-tygodniowych sesji rejestrowania z 1-minutowymi interwałami i 500 zdarzeniami¹ |
| ¹Liczba możliwych sesji rejestrowania i okres rejestrowania zależy od wymagań użytkownika. |
| Interwał podstawowy |
| Mierzone parametry |
Napięcie, natężenie, Aux, częstotliwość, THD napięcia, THD natężenia, moc, współczynnik mocy, moc podstawowa, DPF, energia |
| Interwał uśredniający |
Wybór użytkownika: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min |
| Czas uśrednienia wartości min/max |
Napięcie, natężenie: pełen cykl RMS aktualizowany co każde pół cyklu (URMS1/2 zgodnie z normą IEC61000-4-30 Aux, moc: 200 ms |
| Interwał pomiaru zapotrzebowania (tryb miernika energii) |
| Mierzone parametry |
Energia (Wh, varh, VAh), PF, maksymalne zapotrzebowanie, koszt energii |
| Interwał |
Wybór użytkownika: 5 min, 10 min, 15 min, 20 min, 30 min, off |
| Pomiary jakości energii |
| Mierzony parametr |
Napięcie, częstotliwość, asymetria, harmoniczne napięcia, THD napięcia, prąd, harmoniczne, THD natężenia, TDD |
| Interwał uśredniający |
10 min |
| Poszczególne harmoniczne |
2 … 50 harmoniczna |
| Całkowite zniekształcenia harmoniczne |
Obliczone z 50 harmonicznych |
| Zdarzenia |
Napięcie: spadki, skoki, przerwy, prąd: prąd rozruchowy |
| Wyzwalanie procesu rejestracji |
Pełen cykl RMS aktualizowany co każde pół cyklu napięcia i prądu (URMS1/2 zgodnie z normą IEC61000-4-30) |
| Przebieg napięcia i prądu |
| Zgodność z normami |
| Harmoniczne |
IEC 61000-4-7: Klasa 1 |
| IEEE 519 (harmoniczne krótkoterminowe) |
| Jakość zasilania |
IEC 61000-4-30 klasa S, IEC62586-1 (urządzenie PQI-S) |
| Zasilanie |
IEEE 1459 |
| Zgodność jakości energii |
EN50160 (dla mierzonych parametrów) |
| Interfejsy |
| USB-A |
Transfer plików przez pamięć USB, aktualizacje oprogramowania sprzętowego
Maks. natężenie: 120 mA |
| Wi-Fi |
Transfer plików oraz zdalne sterowanie poprzez bezpośrednie połączenie lub infrastrukturę Wi-Fi |
| Bluetooth |
Odczyt pomocniczych danych pomiarowych z modułów Fluke Connect® z serii 3000 (wymaga 1738 lub opcji aktualizacji 1736) |
| USB mini |
Pobieranie danych do komputera PC |
| Wejścia napięcia |
| Liczba wejść |
4 (3 fazy i przewód zerowy) |
| Maksymalne napięcie wejściowe |
1000 Vrms, współczynnik szczytu CF 1,7 |
| Impedancja wejściowa |
10 MΩ |
| Szerokość pasma (-3 dB) |
42,5 Hz – 3,5 kHz |
| Skalowanie |
1:1 i zmienne |
| Kategoria pomiarowa |
1000 V, kat. III/600 V, kat. IV |
| Wejścia natężenia |
| Liczba wejść |
4, zakres wybierany automatycznie stosownie do podłączonego czujnika |
| Napięcie wejściowe |
Wejście szczęk: 500 mVrms/50 mVrms; CF 2,8 |
| Wejście — cewka Rogowskiego |
150 mVrms / 15 mVrms przy 50 Hz, 180 mVrms / 18 mVrms przy 60 Hz; CF 4; przy nominalnym zakresie sondy |
| Zakres |
Od 1 A do 150 A / od 10 A do 1500 A z wąskimi, elastycznymi sondami prądowymi i17XX-flex1500, 12 cali |
| Od 3 A do 300 A / od 30 A do 3000 A z wąskimi, elastycznymi sondami prądowymi i17XX-flex3000, 24 cale |
| Od 6 A do 600 A / od 60 A do 6000 A z wąskimi, elastycznymi sondami prądowymi i17XX-flex6000, 36 cali |
| Od 40 mA do 4 A / od 0,4 A do 40 A z cęgami i40s-EL (40 A) |
| Szerokość pasma (-3 dB) |
42,5 Hz – 3,5 kHz |
| Skalowanie |
1:1 i zmienne |
| Wejścia dodatkowe |
| Liczba wejść |
2 |
| Zakres sygnału wejściowego |
Od 0 do ± 10 V prądu stałego, 1 odczyt/s |
| Współczynnik skalowania (dostępne od 2014 roku) |
Format: mx + b (wzmocnienie i przesunięcie) możliwość konfiguracji |
| Wyświetlane jednostki (dostępne od 2014 roku) |
Konfigurowane przez użytkownika (7 znaków, na przykład: °C, psi lub m/s) |
| Połączenie bezprzewodowe |
| Liczba wejść |
2 |
| Obsługiwane moduły |
Seria Fluke Connect® 3000 |
| Pomiary |
1 odczyt/s |
| Parametry otoczenia |
| Temperatura pracy |
Od –10°C do +50°C |
| Temperatura przechowywania |
Od -20°C do +60°C, z akumulatorem: od -20°C do +50°C |
| Wilgotność podczas pracy |
Od 10° C do 30° C maks. wilgotność względna 95% |
| Od 30° C do 40° C maks. wilgotność względna 75% |
| Od 40° C do 50° C maks. wilgotność względna 45% |
| Wysokość eksploatacji n.p.m. podczas pracy |
2000 m (do 4000 m — obniżenie wartości znamionowych do 1000 V, CAT II / 600 V, CAT III / 300 V, CAT IV) |
| Wysokość przechowywania |
12,000 m |
| Obudowa |
Stopień ochrony IP50 zgodnie z normą EN 60529 |
| Wibracje |
MIL-T-28800E, typ 3, klasa III, styl B |
| Bezpieczeństwo |
IEC 61010-1 |
| Wyjście sieci IEC: kategoria przepięciowa II, stopień zanieczyszczenia 2 |
| Zaciski napięciowe: kategoria przepięciowa IV, stopień zanieczyszczenia 2 |
| IEC 61010-2-031: KAT IV 600 V / KAT III 1000 V |
| Kompatybilność elektromagnetyczna |
EN 61326-1: Industrial CISPR 11: grupa 1, klasa A |
| Korea (KCC): Sprzęt klasy A (przemysłowy sprzęt nadawczy i komunikacyjny) |
| USA (FCC): 47 CFR 15 subpart B. To urządzenie jest uznawane za zwolnione z klauzuli 15.103. |
| Współczynnik temperaturowy |
0,1 x specyfikacja dokładności/°C |

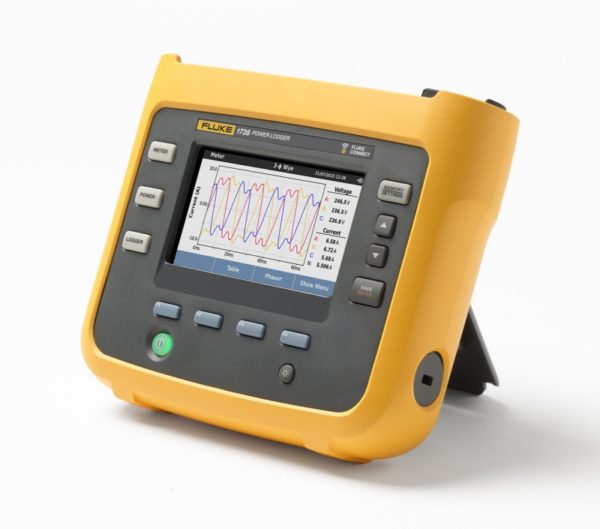

| Specyfikacja ogólna |
| Kolorowy wyświetlacz LCD |
Aktywna matryca TFT o przekątnej 4,3 cala, rozdzielczość: 480 x 272 pikseli, rezystancyjny panel dotykowy |
| Gwarancja |
Przyrząd i zasilacz: Dwa lata (nie obejmuje akumulatora) |
| Akcesoria: rok |
| Cykl kalibracji: dwa lata |
| Wymiary |
Urządzenie: 19,8 cm x 16,7 cm x 5,5 cm |
| Zasilacz: 13,0 x 13,0 x 4,5 cm |
| Urządzenie z podłączonym zasilaczem: 19,8 cm x 16,7 cm x 9 cm |
| Masa |
Urządzenie: 1,1 kg |
| Zasilacz: 400 g |
| Ochrona przed naruszeniem integralności |
Gniazdo Kensington Lock |

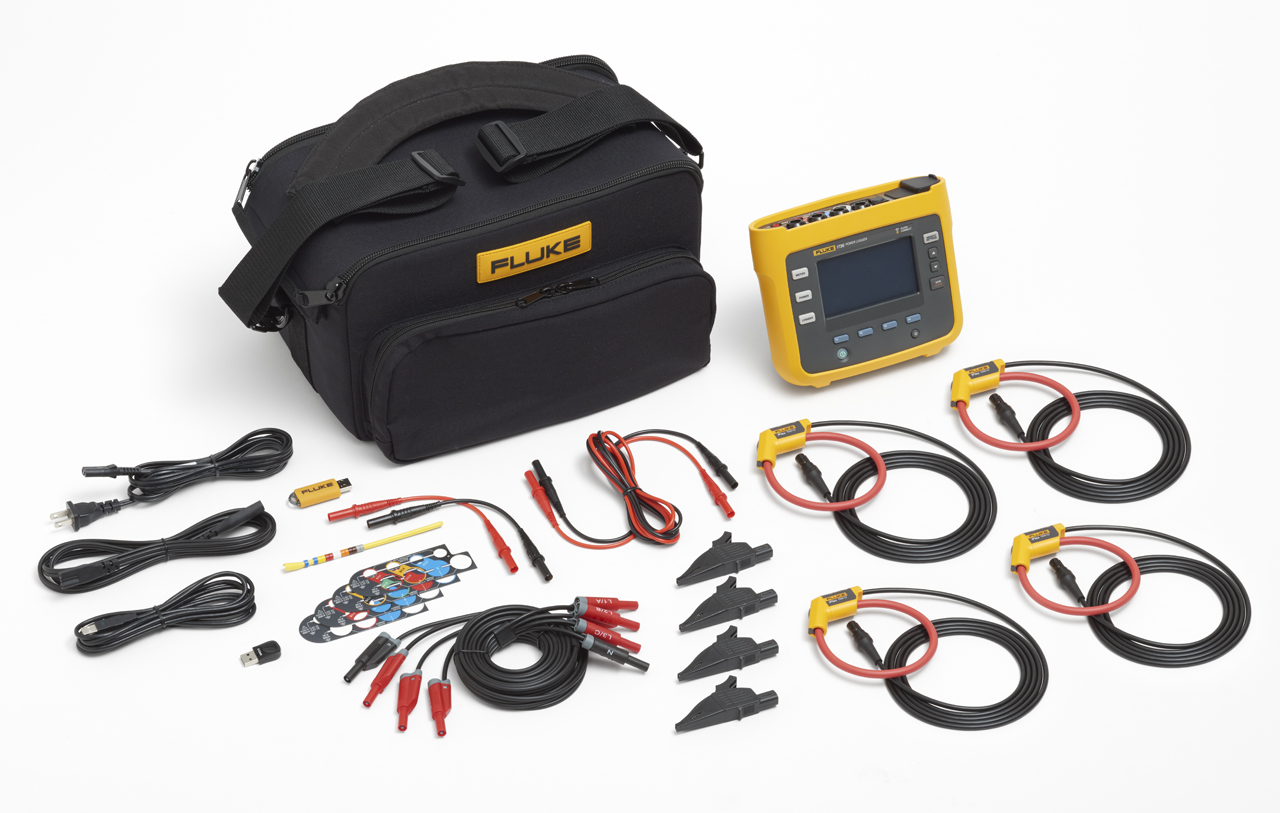

| Parametry elastycznej sondy prądowej i17xx-flex 1500, 12 cali |
| Zakres pomiaru |
Od 1 do 150 A AC / od 10 do 1500 A AC |
| Prąd niedestrukcyjny |
100 kA (50/60 Hz) |
| Błąd wewnętrzny w warunkach odniesienia* |
± 0,7% odczytu |
| Dokładność 173x + iFlex |
±(1% odczytu + 0,02% zakresu) |
| Współczynnik temperaturowy w zakresie temperatur eksploatacji |
0,05% odczytu w °C, 0,09% odczytu w °F |
| Napięcie robocze |
1000 V, CAT III/600 V, CAT IV |
| Długość kabla sondy |
305 mm |
| Średnica kabla sondy |
7,5 mm |
| Minimalny promień gięcia |
38 mm |
| Długość przewodu wyjściowego |
2 m |
| Masa |
115 g |
| Materiały użyte do wykonania przewodu sondy |
TPR |
