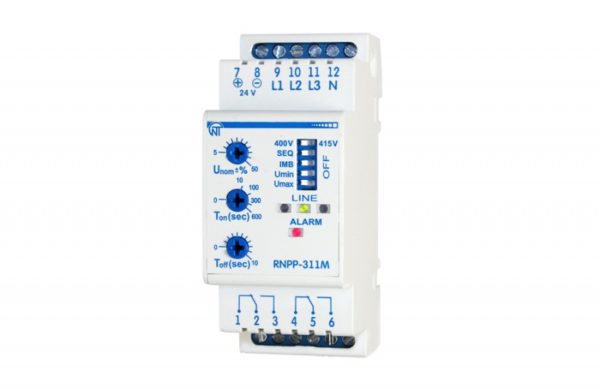

RNPP-311M Przekaźnik napięciowy 3-fazowy

Opis produktu – RNPP-311M Przekaźnik napięciowy 3-fazowy

służy do zabezpieczenia trójfazowej instalacji elektrycznej przed skutkami awarii sieci elektrycznej, takich jak:

• przekroczenie dopuszczalnych progów wartości skutecznej napięcia;
• nieprawidłowa kolejność faz i załączenie dwóch faz jednocześnie;
• zakłócenie obecności wszystkich faz i asymetria napięcia sieciowego.

Przekaźnik kontroluje podstawowe parametry sieci elektrycznej i w przypadku ich odchylenia odłącza obciążenie.

Diody LED na panelu przednim sygnalizują:

• obecność napięcia w sieci;
• stan obciążenia (on/off);
• rodzaj powstałej awarii.

Za pomocą potencjometrów regulacyjnych użytkownik może dokonać ustawień:

• progu minimalnej/maksymalnej dopuszczalnej wartości napięcia (w procentach napięcia znamionowego);
• opóźnienia czasu załączenia obciążenia po przywróceniu właściwych parametrów sieci.
• czasu odłączenia obciążenia w przypadku wystąpienia jakiejkolwiek awarii napięcia sieciowego.

Za pomocą przełączników na panelu przednim użytkownik może wybrać typ kontrolowanej sieci 380/400 V oraz włączyć lub wyłączyć kontrolę parametrów sieci, takich jak:

• kolejność i wystąpienie zwarcia międzyfazowego
• obecność wszystkich faz i symetria napięcia sieciowego;
• spadek napięcia;
• wzrost napięcia;

Odpowiednie kombinacje położenia przełączników umożliwiają pracę przekaźnika RNPP-311M w różnych trybach, takich jak:

• tryb pełnej kontroli napięcia sieci;
• tryb kontroli minimalnego/maksymalnego napięcia;
• tryb kontroli minimalnego napięcia;
• tryb kontroli maksymalnego napięcia;
• tryb kontroli obecności faz;
• tryb kontroli nieprawidłowej kolejności izwarcia międzyfazowego ;
• tryb kontroli asymetrii faz oraz inne tryby.

Kontrola obecności faz utrzymuje się we wszystkich położeniach przełączników, miedzy innymi, gdy znajdują się w położeniu OFF.

Przewidziana możliwość podłączenia zasilania  zewnętrznego24V (na indywidualne zamówienie).

Dodatkowe informacje:

1. ten przekaźnik jest urządzeniem mikroprocesorowym – próbkuje napięcia/prądy do 200 razy na okres sieci, w związku z tym nie ma błędnych zadziałań = ŚWIETNA PRACA Z AGREGATEM PRĄDOTWÓRCZYM, NIE POWODUJE NIEPOTRZEBNYCH WYŁĄCZEŃ – oto film jak współpracuje z agregatem: https://www.youtube.com/watch?v=sugWYJGmqS0

2. inteligentne działanie (niewielki „przysiad” napięcia – czeka na odłączenie do 12s, zanik fazy – wyłącza natychmiast bez względu na nastawione opóźnienie)
3. diody LED odpowiednim świeceniem pokazują typ awarii występującej w danej chwili – można rozstrzygnąć o awarii „na telefon”, bez potrzeby wyjeżdżania do klienta!
4. możliwość odłączenia kontroli, na które ma „nie reagować” – czyli można „dopasować” działanie do naszej aplikacji
