Jednostka przepływu wód gruntowych – S11

Opis produktu – Jednostka przepływu wód gruntowych – S11

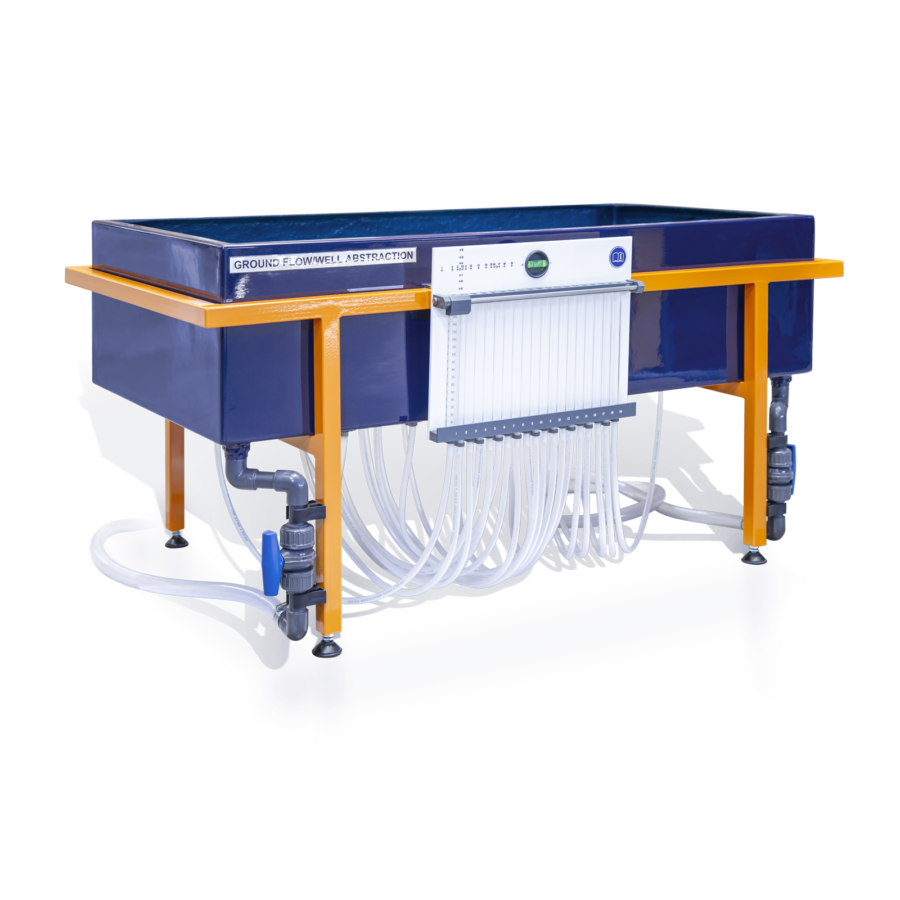

Jednostka przepływu wód gruntowych S11 jest urządzeniem stacjonarnym, które jest w stanie zademonstrować w małej skali hydrologiczne zasady przepływu wód gruntowych i ich zastosowania w niektórych konstrukcjach inżynierskich. Pokazy są interesujące dla geologów i geografów zajmujących się podpowierzchniowymi przepływami wód.

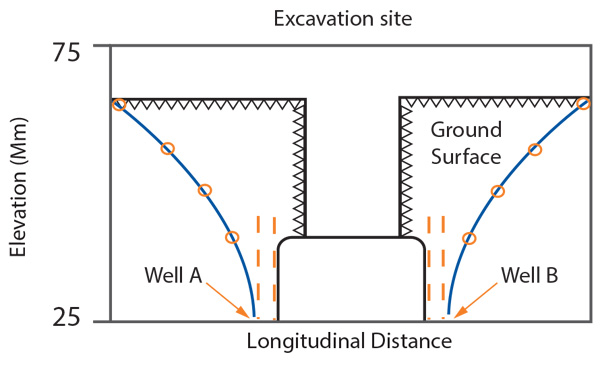

Sprzęt jest cenny podczas wszelkich zajęć praktycznych związanych z inżynierią zasobów wodnych. Chętnie przeprowadza się demonstracje zagrożenia powodziowego związanego z pracami melioracyjnymi, wykorzystaniem studni do poboru wody, odwadniania i osuszania jezior i polderów.

Jednostka Armfield do pomiaru przepływu wód gruntowych umożliwia szybkie tworzenie prostych trójwymiarowych sytuacji przepływu i wykonywanie pomiarów poziomów piezometrycznych w odpowiednich pozycjach w modelu.

Ponadto dostarczane są odpowiednie informacje instruktażowe i akcesoria, dzięki czemu instruktorzy i studenci inżynierii hydrologicznej mogą z łatwością tworzyć kolejne modele sytuacji do nauki.

Zbiornik na piasek jest wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym w celu zapewnienia trwałości podczas użytkowania i jest umieszczony w pomalowanej ramie ze stali miękkiej, która jest przeznaczona do postawienia na stole laboratoryjnym.

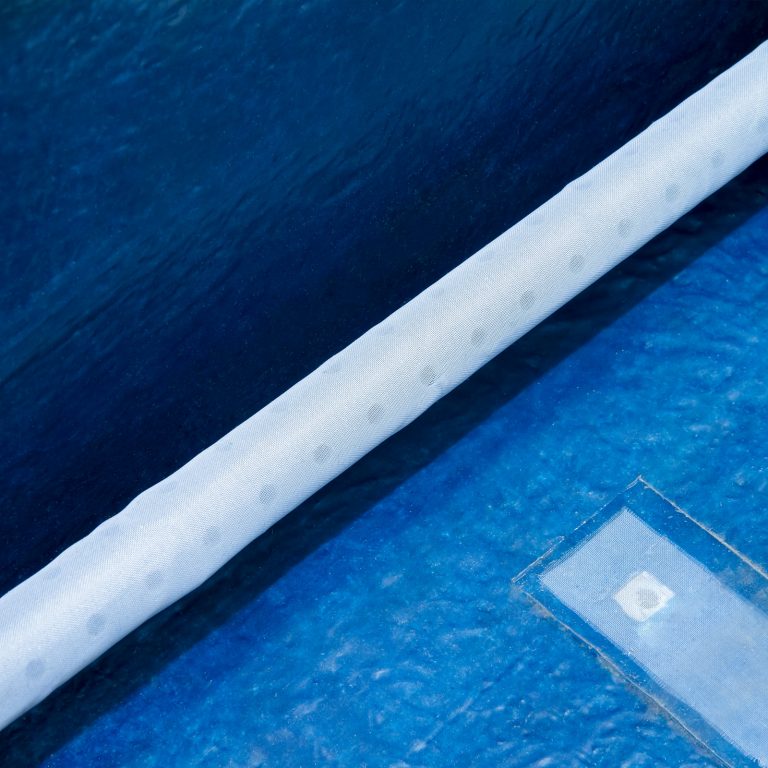

Wlot/wylot wody rozproszonej z powiązanym zaworem sterującym przepływem jest zainstalowany na każdym końcu zbiornika piasku. Urządzenie to pozwala na ustalenie pożądanego poziomu wód gruntowych dla różnych demonstracji przepływu wód gruntowych.

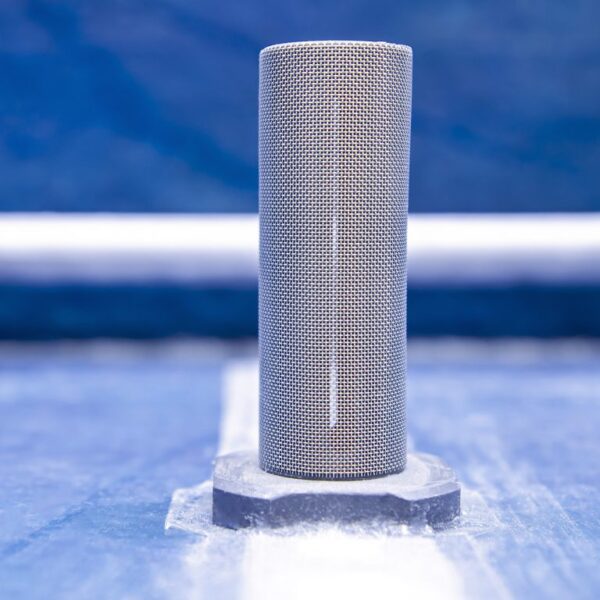

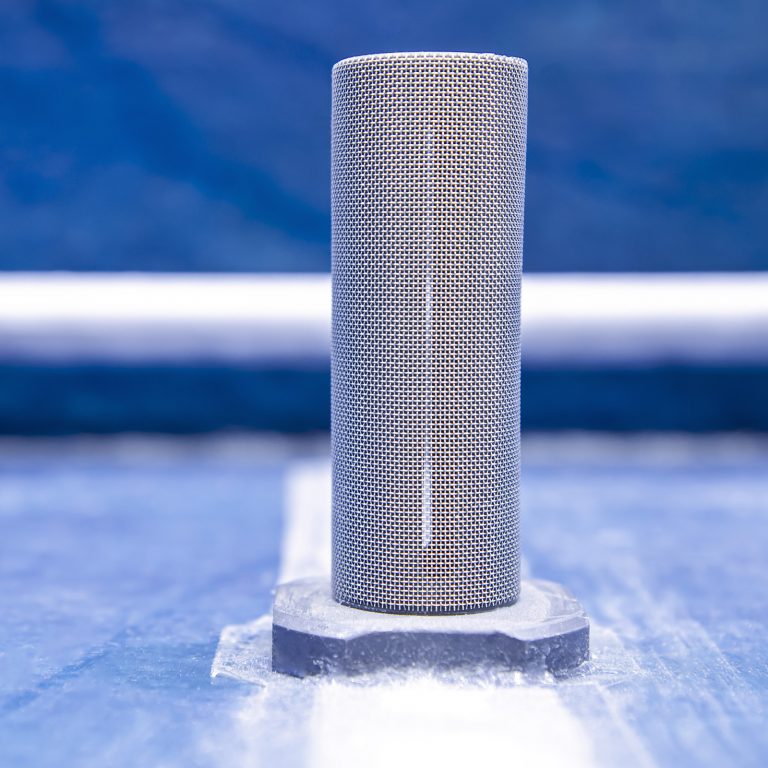

Dwie studnie z kurkami kontrolnymi w podstawie zbiornika umożliwiają badania poboru.

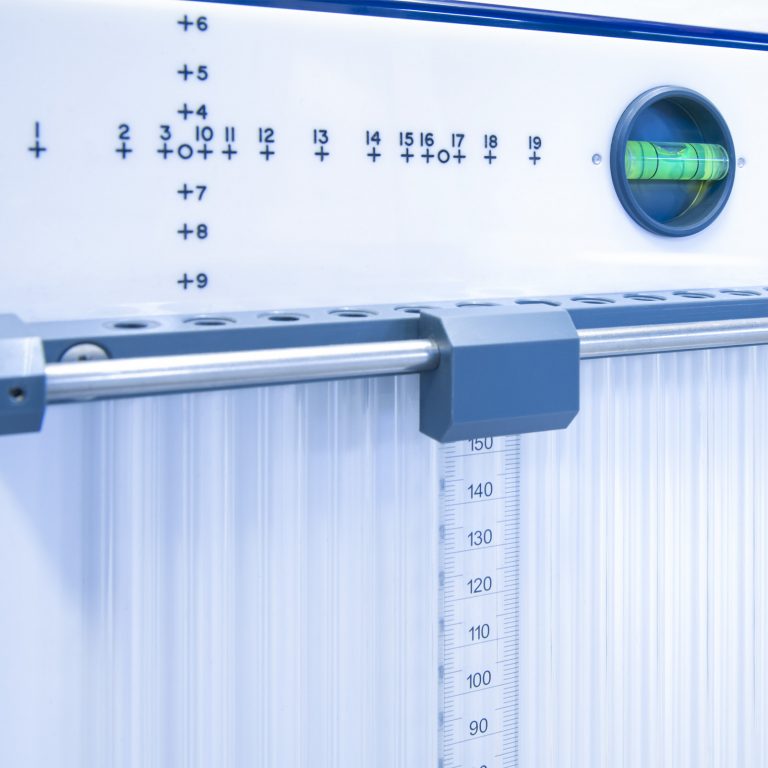

Do wielorurowego piezometru umieszczonego z boku zbiornika podłączonych jest dziewiętnaście odgałęzień w podstawie zbiornika, ułożonych w kształt krzyża. Wskazują one na profil zwierciadła wody w piasku.

Przesuwany kursor umożliwia pomiar dowolnego poziomu.

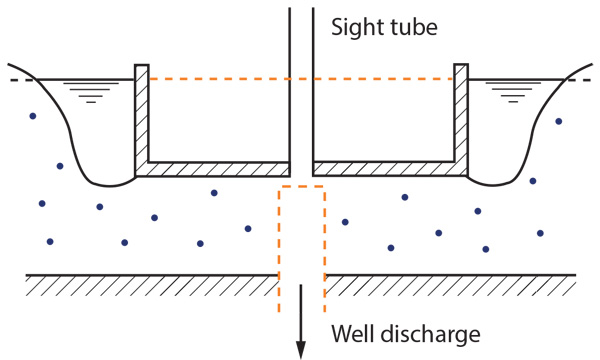

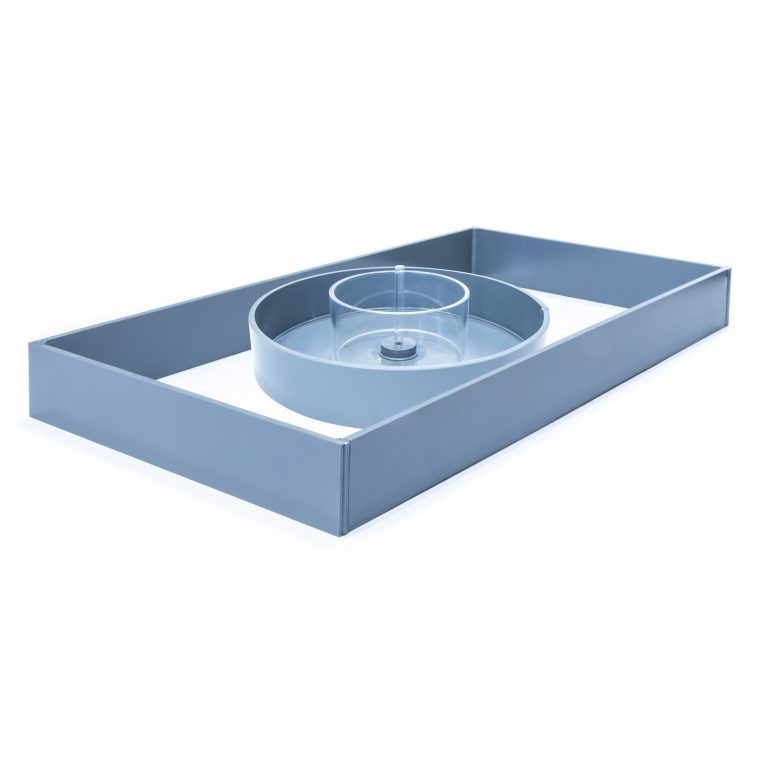

Odpowiednio zwymiarowane pierścienie cylindryczne są dostarczane jako akcesoria do niektórych demonstracji opisanych powyżej.

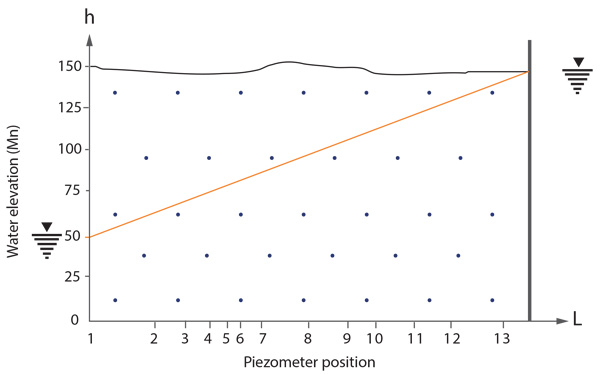

S11 Typowy wykres uzyskany dla gradientu hydraulicznego
