Zaawansowany system hydrologii środowiskowej – S12

Opis produktu – Zaawansowany system hydrologii środowiskowej – S12

Zaawansowany system hydrologii środowiskowej S12 jest wyjątkowy pod względem swoich możliwości, z funkcjami odpowiednimi do badania geomorfologii rzecznej, które obejmują: hydrogramy opadów/odpływów dla obszarów zlewni o różnej przepuszczalności; pobór wód gruntowych przez studnie, zarówno z zasilaniem powierzchniowym, jak i bez zasilania deszczowego; kształtowanie się cech rzecznych i unikalna dla tego aparatu mechanika rzeczna. Realistyczne wyniki można uzyskać dzięki temu niewielkiemu, wolnostojącemu urządzeniu, które można wygodnie zlokalizować i nie wymaga specjalnych usług.

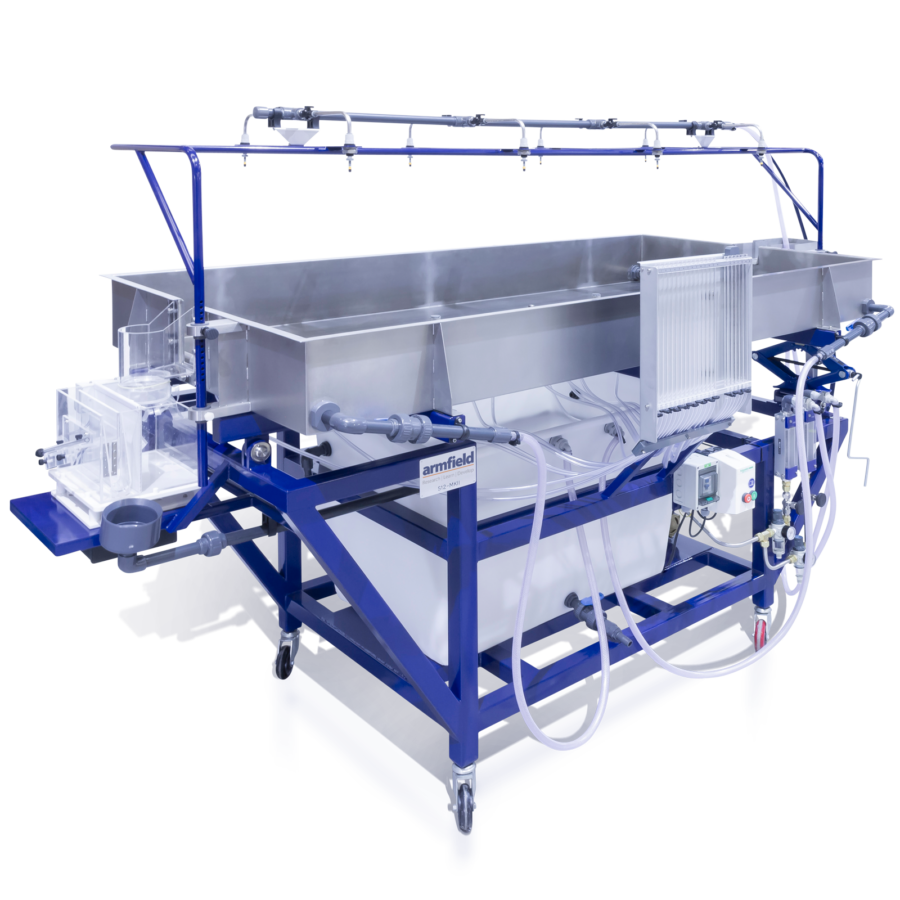

Urządzenie składa się ze zbiornika piasku wykonanego ze stali nierdzewnej o wymiarach 2 x 1 metr. Woda może być wprowadzana do zbiornika piasku z dysz rozpylających umieszczonych nad zbiornikiem (symulacja opadów) ze zbiornika wlotowego symulującego przepływ rzeki lub z dwóch drenów francuskich zakopanych w piasku na obu końcach zbiornika. Woda jest wyprowadzana ze zbiornika wylotowego i systemu pomiaru przepływu znajdującego się na końcu głównego zbiornika piasku, z jednej lub obu studni znajdujących się w zbiorniku lub z jednego lub obu francuskich drenów. Pod zbiornikiem piasku znajduje się duży, plastikowy zbiornik ściekowy.

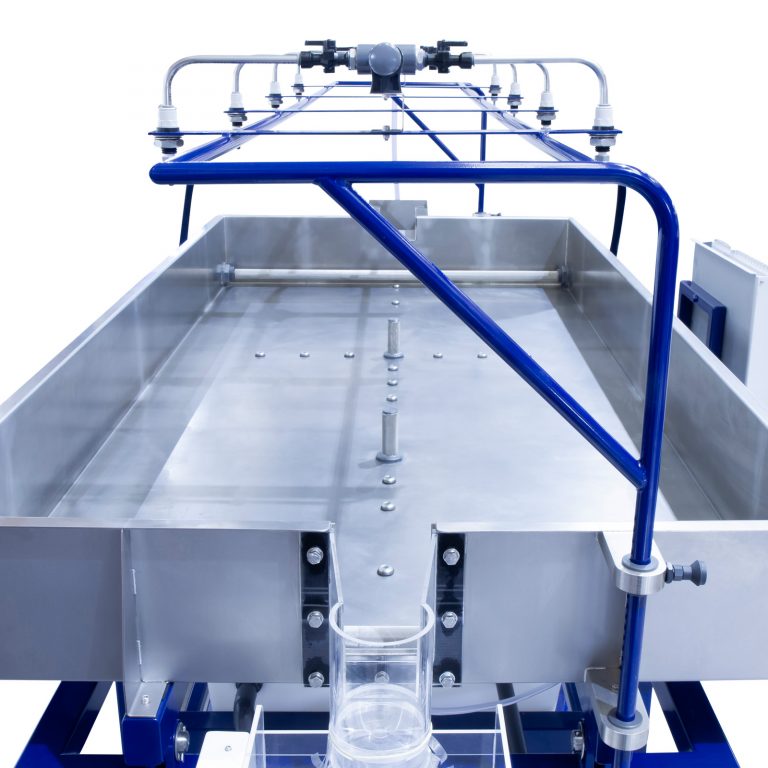

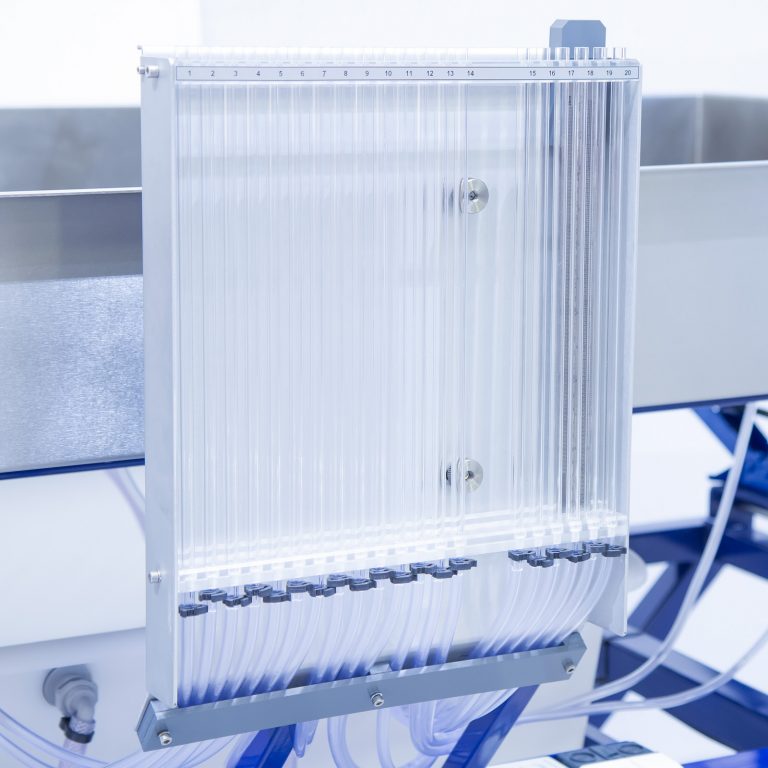

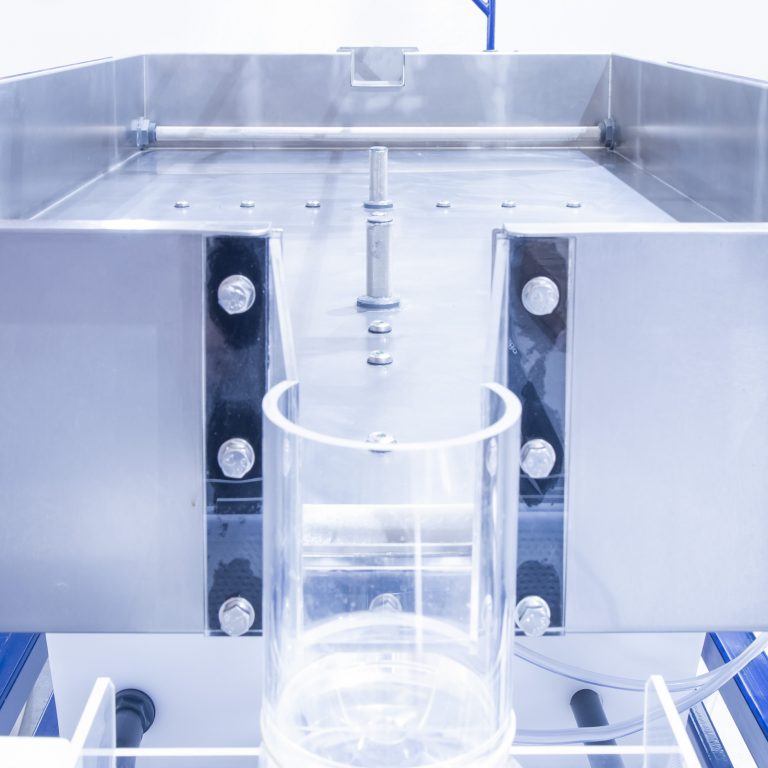

Poziomy zwierciadła wód gruntowych (powierzchnia freatyczna) są mierzone za pomocą 20 punktów poboru w zbiorniku z piaskiem, skonfigurowanych we wzór krzyża i wyświetlanych na pasku manometrów.

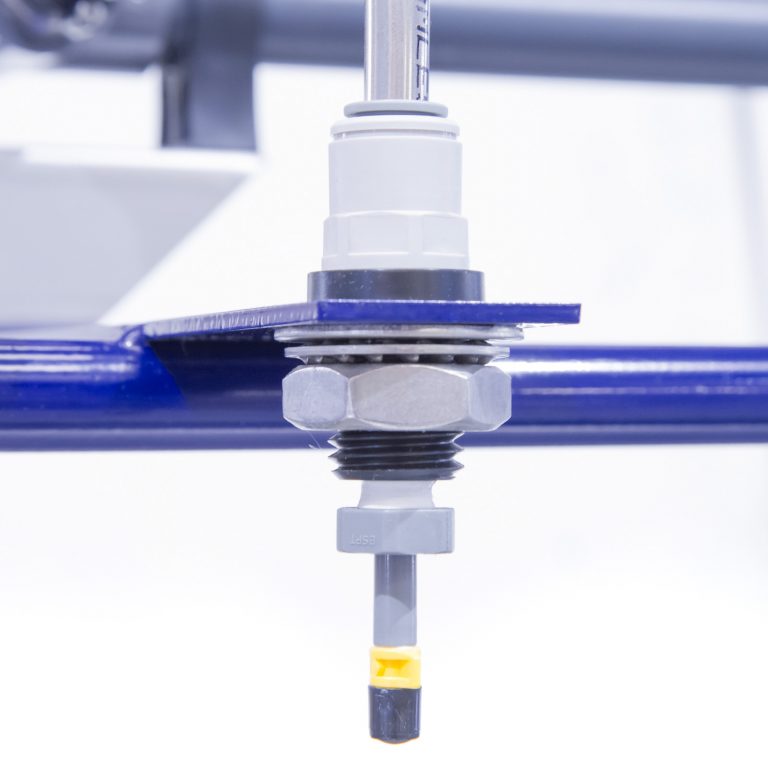

Osiem dysz rozpylających jest zamontowanych na suwnicy nad zbiornikiem z piaskiem, rozmieszczonych tak, aby zapewnić równomierne rozprowadzanie na powierzchni zbiornika. Wysokość suwnicy można łatwo regulować. Każda dysza ma powiązany zawór włączania/wyłączania, co pozwala na symulację szerokiej gamy ruchomych wzorców opadów.

Zbiornik wlotowy rzeki wykorzystuje szklane kulki do zatrzymania przepływu i ukształtowany odcinek kanału, aby zapewnić uformowane warunki przepływu do zbiornika z piaskiem. Wloty przepływu podpowierzchniowego są przez dwa francuskie dreny, zakopane w piasku na obu końcach zbiornika. Te francuskie odpływy rozciągają się na całą szerokość zbiornika. Każdy odpływ może być skonfigurowany jako wlot lub wylot, aby umożliwić szeroką gamę demonstracji hydrologicznych.

Dwa przepływomierze o zmiennej powierzchni ze zintegrowanymi zaworami regulacyjnymi służą do kontroli i pomiaru różnych przepływów do zbiornika. Zastosowanie samouszczelniających szybkozłączy umożliwia konfigurowanie systemu na wiele różnych sposobów, umożliwiając szeroką gamę demonstracji. Dwa przepływomierze mają różne zakresy, co dodatkowo zwiększa elastyczność całego systemu. W przewodach wodociągowych wbudowane są regulatory ciśnienia i filtry, co minimalizuje zakłócenia systemu.

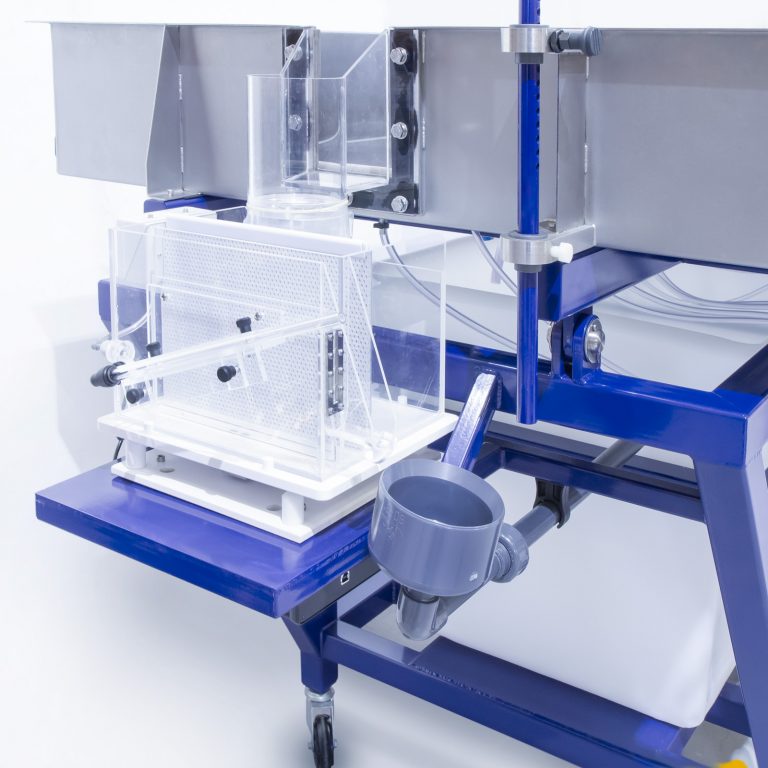

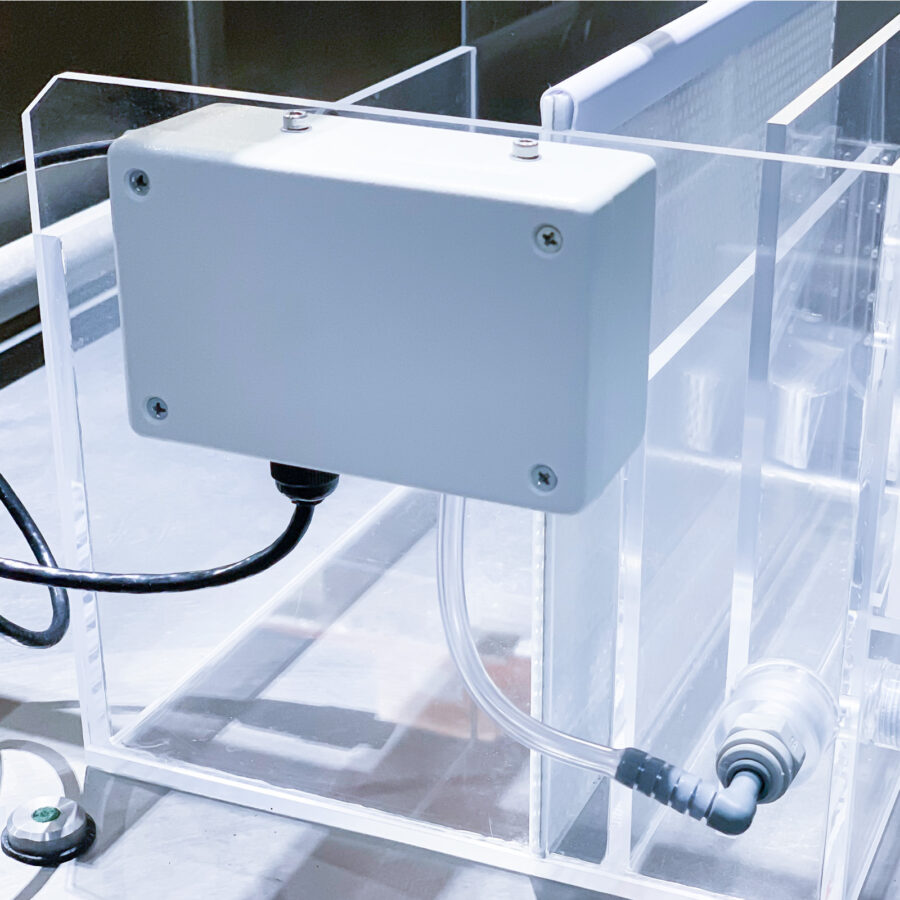

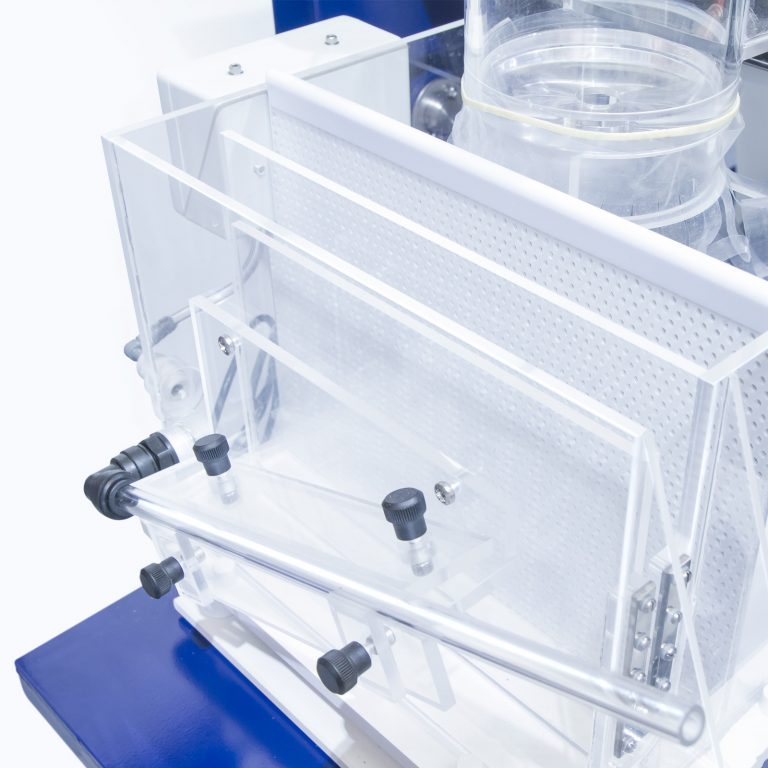

Zbiornik wylotowy znajduje się na końcu zbiornika piasku i służy do hydrogramów, demonstracji spływu i tworzenia rzeki. Do regulacji warunków wylotowych służy jaz schodkowy. Podczas demonstracji zwierciadła wody ten schodkowy jaz jest zastępowany płytą uszczelniającą. Zbiornik wylotowy składa się z piaskownika, systemu destylacyjnego i urządzenia do pomiaru przepływu. Pomiaru przepływu dokonuje się poprzez pomiar wysokości wody przepływającej przez jaz odpływowy za pomocą bezpośredniego odczytu pochyłego manometru.

Piaskownica jest skonfigurowana tak, aby umożliwić zbieranie osadu na sicie. W ten sposób można zmierzyć ilość osadów zebranych przez pewien czas.

Cechy i zalety:

• Nieruchomy zbiornik wlotowy zapewnia rozwinięte warunki przepływu rzeki, umożliwiając wykorzystanie pełnej długości zbiornika do symulacji rzeki
• Nowatorska konstrukcja zbiornika wylotowego do pomiaru przepływu wody i osadów
• Zbiornik na piasek ze stali nierdzewnej
• Podwójne gniazda zapewniają regulację nachylenia
• Regulowana wysokość dyszy natryskowej
• Użycie drobnoziarnistego piasku umożliwia szczegółowe opracowanie funkcji
• Jeden gatunek piasku dla wszystkich zdefiniowanych demonstracji, bez konieczności zmiany piasku
• Kontrola i pomiar przepływów wlotowych
• Elastyczna konfiguracja umożliwia szeroki zakres symulacji

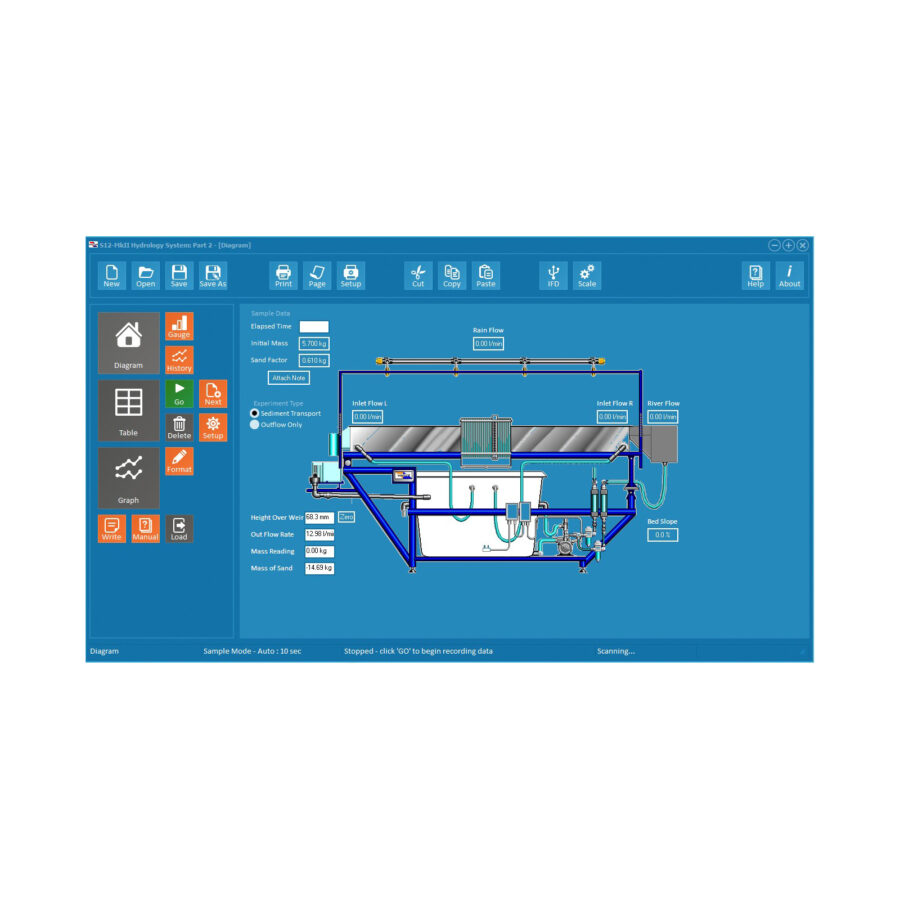

• Możliwość komputerowej rejestracji danych do pomiaru przepływu osadu i wody na wylocie
