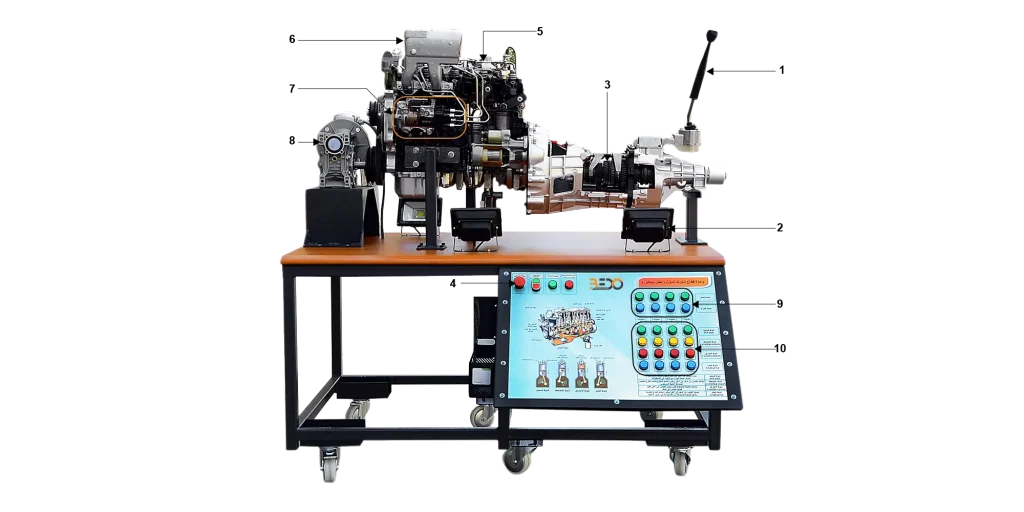

Silnik wysokoprężny typu VE + ręczna skrzynia biegów Cutaway

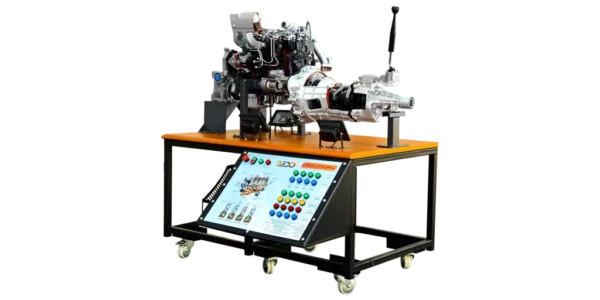

Silnik wysokoprężny typu VE + ręczna skrzynia biegów Cutaway - obrazek 2

Silnik wysokoprężny typu VE + ręczna skrzynia biegów Cutaway

Bedo
Kategorie:

Dodaj do zapytania

Opis

Jednostka szkoleniowa zawiera prawdziwy silnik wysokoprężny typu VE i ręczną skrzynię biegów (EDE101) połączoną ze sobą za pomocą tarczy sprzęgła, dokładnie tak, jak ma to miejsce w prawdziwych samochodach. Zarówno silnik wysokoprężny typu VE, jak i manualna skrzynia biegów są podzielone na sekcje i prezentowane w celach edukacyjnych. Trenażer został zaprojektowany tak, aby umożliwić obserwację wewnętrznej struktury i komponentów silnika i skrzyni biegów, aby pomóc zrozumieć ich działanie i położyć podwaliny pod naukę konserwacji obu systemów. Dodatkowo, silnik elektryczny jest dołączony do konfiguracji systemu, aby zapewnić ruch wymagany do zbadania wzajemnego połączenia silnika i skrzyni biegów oraz sposobu, w jaki moc jest przenoszona z silnika przez sprzęgło na wał wejściowy skrzyni biegów, a następnie na wał napędowy.

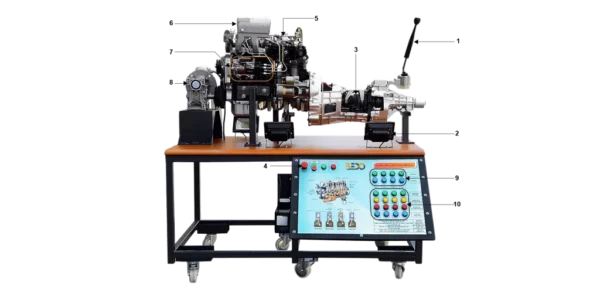

1 Drążek zmiany biegów 2 świecące diody LED 3 Przekrój skrzyni biegów 4 Panel sterowania 5 Przekrój VE – silnik wysokoprężny 6 Przekrój kolektora dolotowego 7 Pompa paliwa 8 Silnik elektryczny 9 Diody LED zaworów cylindrów 10 Diody LED suwów cylindrów

Zakres dostawy

  • Silnik wysokoprężny typu VE + ręczna skrzynia biegów – (EDE101)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie edukacyjne wyposażone w czterocylindrowy silnik wysokoprężny typu VE z manualną skrzynią biegów zamontowany na solidnej ramie.
  • Trener pozwala uczestnikowi szkolenia obserwować kolejność wtrysku silnika, sekwencję 4 głównych suwów silnika, sposób, w jaki ruch wzdłużny jest przekształcany w ruch obrotowy przez tłoki, korbowody i wał korbowy.
  • Trener pozwala uczestnikowi szkolenia obserwować działanie układu rozrządu i zespołu rozrządu, budowę bloku silnika, głowicy cylindrów, skrzyni korbowej, układu dolotowego i wydechowego, a także kształt i profil większości elementów silnika wysokoprężnego.
  • Trener jest wyposażony w silnik elektryczny do generowania oczekiwanych obrotów pochodzących z silnika, oprócz wycięcia ręcznej skrzyni biegów o pięciu prędkościach i prędkości wstecznej.
  • Drążek zmiany biegów skrzyni biegów został dodany, aby umożliwić kursantom kontrolowanie prędkości wyjściowej skrzyni biegów.
  • Trener jest wyposażony w przełącznik ON / OFF dla silnika elektrycznego, wyłącznik awaryjny, diodę LED wskazującą błąd sekwencji faz i diodę LED wskazującą zasilanie.
  • Jednostka sterująca jest również wyposażona w cztery rzędy diod LED wskazujących, każdy rząd ma określony kolor, aby wskazać określony skok każdego cylindra w zależności od pozycji cylindra w danym momencie.
  • Kolejne dwa rzędy wskaźników LED, które świecą się, aby wskazać stan zaworu wlotowego i wylotowego każdego cylindra.
  • Trener jest wyposażony w schemat pokazujący wewnętrzną strukturę silnika.
  • Koło zamachowe i alternator są również dostarczane w celu zapoznania uczestników szkolenia z ich funkcjami i zademonstrowania, w jaki sposób energia generowana z suwu mocy jest przechowywana w celu przekazania jej do kolejnych suwów.

Eksperymenty

  • Obserwacja wewnętrznej struktury i komponentów silnika wysokoprężnego typu VE i manualnej skrzyni biegów (5 F + 1 R).
  • Dolna grupa diod sygnalizacyjnych: Demonstracja sekwencji zdarzeń (wlot, sprężanie, moc i wydech) podczas czterech suwów w każdym cylindrze silnika wysokoprężnego typu VE.
  • Górna grupa wskaźników LED: obserwacja symulacji wtrysku paliwa wewnątrz cylindrów z udziałem wtryskiwaczy, zaworu wlotowego, dyszy wtrysku paliwa i zaworu wydechowego w każdym cylindrze.
  • Demonstracja działania silnika wysokoprężnego i ręcznej skrzyni biegów oraz sposobu przekazywania mocy z silnika przez sprzęgło na wał wejściowy skrzyni biegów, a następnie na wał napędowy.
  • Obserwowanie procesu włączania i wyłączania każdego biegu w każdej pozycji zmiany biegów za pomocą dostarczonego drążka zmiany biegów.
