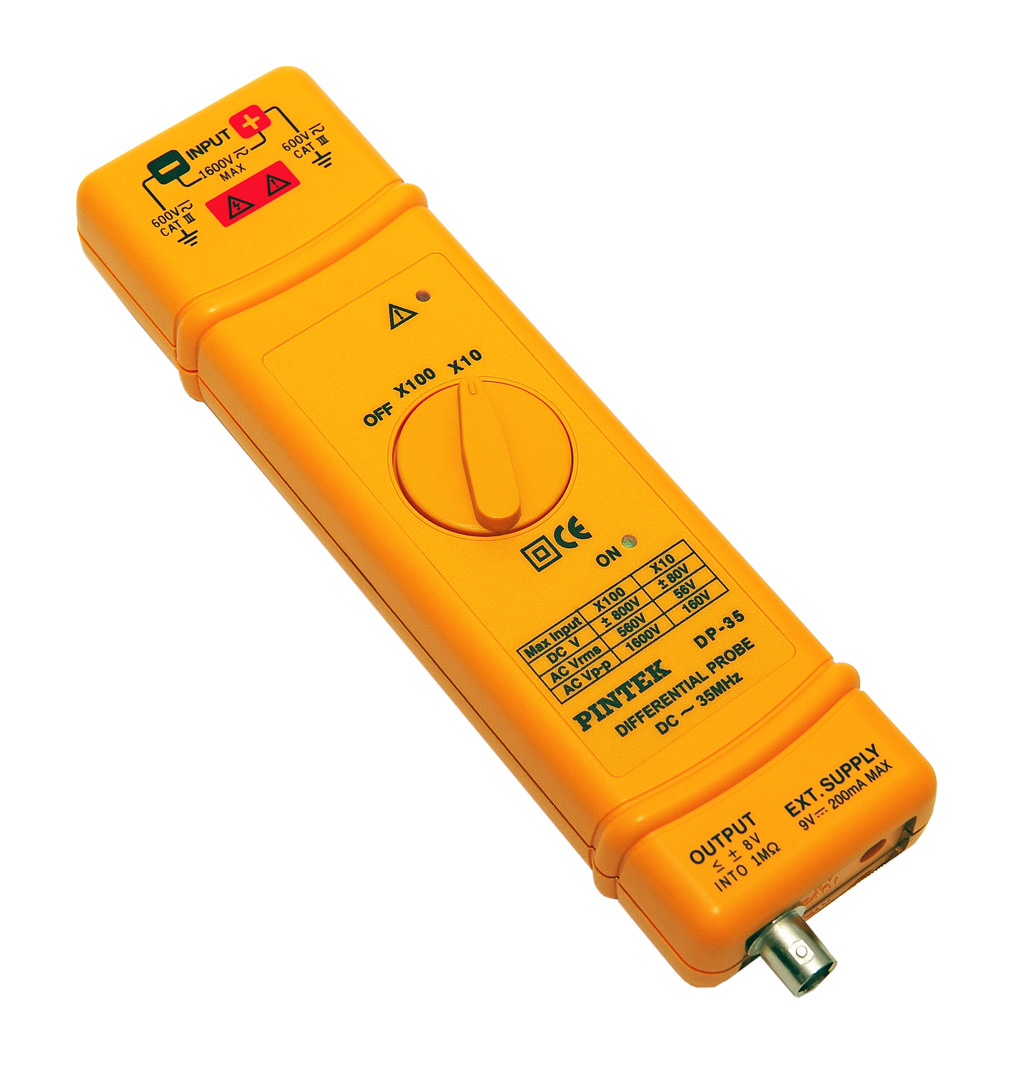

Sonda różnicowa DP-35 ( 35MHz /1600 Vp-p / ≧10mV )

Opis produktu – Sonda różnicowa DP-35 ( 35MHz /1600 Vp-p / ≧10mV )

• Szerokość pasma: DC – do 35 MHz
• Tłumienie: x 10 lub x 100
• Dokładność: ± 2%
• Zakresy wejściowego napięcia (DC + AC peak to peak):
  • ≦ 160 Vp-p dla x 10, (tj. około 56 V RMS lub ± 80 V DC)
  • ≦ 1600 Vp-p dla x 100, (tj. około 560 V RMS lub ± 800 V DC)
• Dopuszczalne maksymalne napięcie wejściowe
  • Maksymalne napięcie różnicowe: 1600 V (DC + AC międzyszczytowo)
  • Maksymalne napięcie między każdym zaciskiem wejściowym a masą: 600 V RMS
• Impedancja wejściowa:
  • Różnicowa: 8 MΩ // 2,5 pF
  • Między zaciskami a masą: 4 MΩ // 5 pF
• Wyjście: ≦ ± 8.0 V
• Impedancja wyjściowa: 50 Ω
• Czas narastania: 10 ns
• Współczynnik odrzucenia w trybie wspólnym:
  • 60 Hz: ＞80 dB ; 100 Hz: ＞60 dB ; 1 MHz: ＞50 dB
• Zasilanie:
  • Zewnętrzny zasilacz 5 V DC.
• Pobór prądu: 300 mA około [ 5 V / 2 A DC(100~240V : ASW-01) ]
